TASCAM DA-3000
13
2 – Nomi e funzioni delle parti

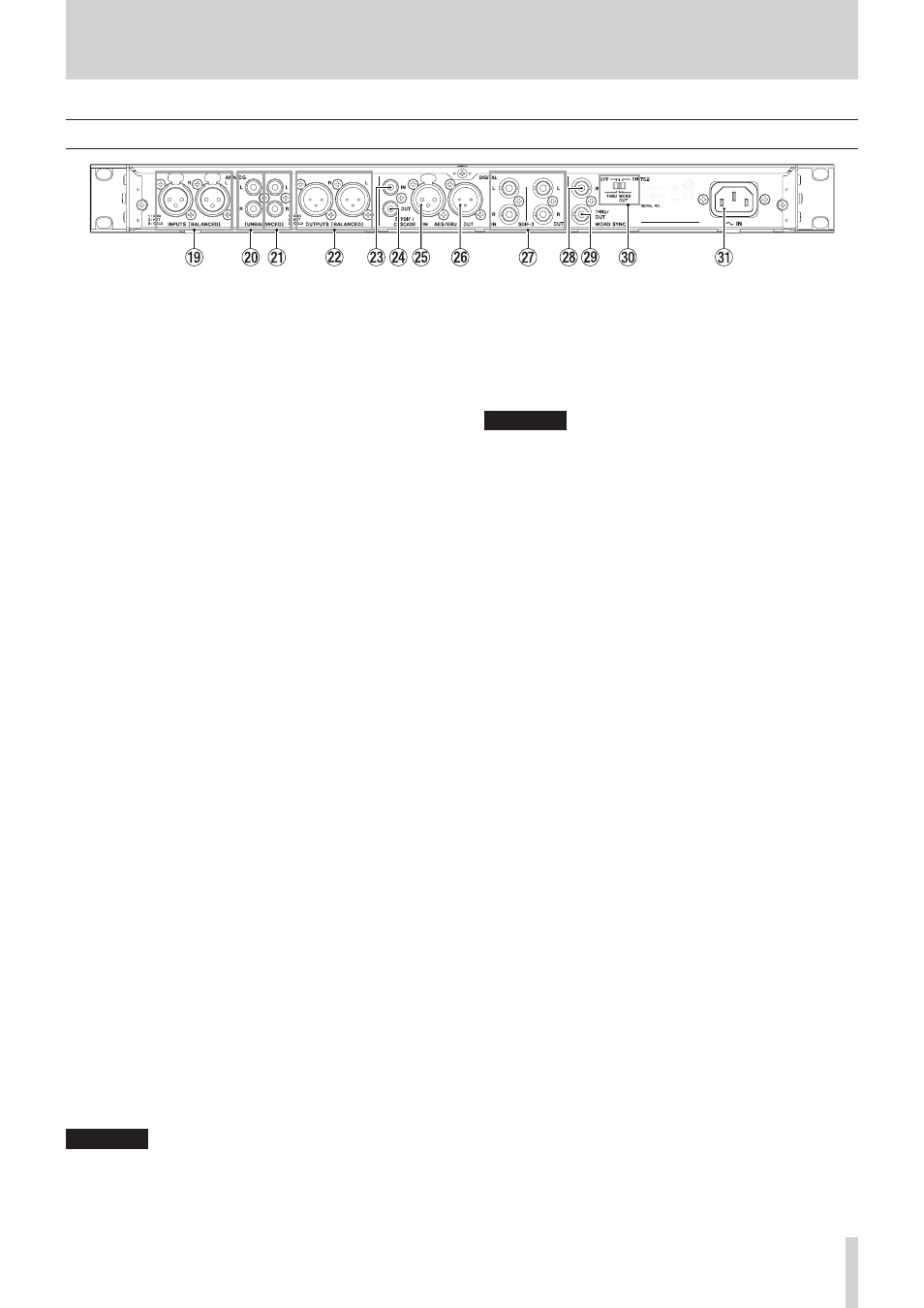

Pannello posteriore
o L/R ANALOG INPUTS (BALANCED)
Questi connettori di ingresso analogico bilanciato XLR
hanno un livello di ingresso nominale predefinito di +4 dBu,
ma possono essere impostati anche a +6 dBu.
(1: GND, 2: HOT, 3: COLD)
(Vedere “Impostazione del livello di riferimento” a pagina
25).
p L/R ANALOG INPUTS (UNBALANCED)
Queste prese di ingresso analogico pin RCA hanno un livello
di ingresso nominale di −10 dBV.
a L/R ANALOG OUTPUTS (UNBALANCED)
Queste prese di uscita analogiche pin RCA hanno un livello
di uscita nominale di −10 dBV.
s L/R ANALOG OUTPUTS (BALANCED)
Queste prese di uscita analogiche bilanciate XLR hanno
un livello di uscita nominale di +4 dBu, ma possono essere
impostato anche a +6 dBu.
(1: GND, 2: HOT, 3: COLD)
(Vedere “Impostazione del livello di riferimento” a pagina
25).
d DIGITAL IN(S/PDIF / CASCADE)
Si tratta di connettori di ingresso audio digitale.
Questa presa di ingresso digitale dispone di un convertitore
della frequenza di campionamento che supporta 32-192 kHz
(vedere “Uso del convertitore della frequenza di campiona-
mento” a pagina 23).
Quando si collega l'unità a più unità in cascata, collegare la
presa DIGITAL OUT(S/PDIF / CASCADE) di un'altra unità a
questa presa (vedere “Collegamenti e preparativi” a pagina
42).
f DIGITAL OUT(S/PDIF / CASCADE)
Questa presa di uscita digitale può produrre audio digitale in
formato IEC60958-3 (S/PDIF).
Per collegare più unità DA-3000, collegare la presa DIGITAL
IN (S/PDIF / CASCADE) di un'altra unità a questa presa
(vedere “Collegamenti e preparativi” a pagina 42).
g DIGITAL IN (AES/EBU)
Questa presa di ingresso audio digitale XLR bilanciata
supporta l'ingresso di audio digitale in formato AES3-2003/
IEC60958-4 (AES/EBU).
Questa presa di ingresso digitale dispone di un convertitore
della frequenza di campionamento che supporta 32-192 kHz
(vedere “Impostazione del livello di riferimento” a pagina
25).
h DIGITAL OUT (AES/EBU)
Questa presa di uscita audio digitale XLR bilanciata è in
grado di trasmettere audio digitale in formato AES3-2003/
IEC60958-4 (AES/EBU).
CAUTELA
Quando i connettori DIGITAL IN/OUT (SDIF-3) sono
collegati, i connettori DIGITAL IN/OUT (S/PDIF / CASCADE)
e DIGITAL IN/OUT (AES/EBU) non possono essere utilizzati
per l'ingresso e l'uscita di segnali audio digitali.
j Connettori DIGITAL IN/OUT(SDIF-3)
Si tratta di connettori di ingresso e uscita audio digitale per i
segnali DSD.
Sono connettori di ingresso e uscita audio digitale per il
formato SDIF-3 (DSD-raw).
Ciascun connettore trasporta sia il canale sinistro che il
destro del segnale stereo.
CAUTELA
Quando i connettori DIGITAL IN/OUT (SDIF-3) sono
collegati, tutti i dispositivi audio digitali del sistema
(compresa questa unità) devono essere sincronizzati alla
stessa sorgente di clock. Per sincronizzare l'unità a un clock
esterno, immettere un segnale di clock 44.1 kHz attraverso il
suo connettore WORD SYNC IN.
Se il master clock all'interno del sistema è impostato a
44.1kHz, le sorgenti audio DSD diventeranno Slave del
clock. Per i dettagli vedere “Impostazione del Master clock”
a pagina 25.
k Connettore WORD SYNC IN
Utilizzare per immettere un segnale di Word Clock.
Quando si sincronizza l'unità a un segnale di clock esterno,
viene utilizzato il segnale di clock di ingresso tramite questo
connettore.
l Connettore WORD SYNC THRU/OUT
Questo è un connettore BNC di Word Clock thru/output
che può emettere un segnale di Word Clock (thru o 44.1kHz,
48kHz, 88.2kHz, 96kHz, 176.4kHz o 192kHz).
Usare l'interruttore THRU/WORD OUT per passare da THRU a
WORD OUT.
; Interruttore 75Ω ON/OFF [THRU/WORD OUT]
Utilizzare per effettuare le seguenti impostazioni.
o
Connettore WORD SYNC IN con o senza terminazione
(75 Ω)
o Impostazione THRU/OUT del connettore WORD SYNC
THRU/OUT
z Connettore AC IN
Collegare qui il cavo di alimentazione fornito.
