5
Grazie per aver scelto un prodotto Proel e della fiducia riposta nel nostro marchio, sinonimo di professionalità,
accuratezza, elevata qualità ed affidabilità. Tutti i nostri prodotti sono conformi alle normative CE per utilizzazione
continua in impianti di diffusione sonora.
2. DESCRIZIONE
R88 è un pannello di controllo remoto a muro e funziona in combinazione con l‘unità centrale MATRIX88 nella
zona audio a cui è assegnato. R88 viene utilizzato per il controllo del volume e per la selezione remota di uno tra gli 8
programmi musicali, la posizione di OFF e il canale Locale.
Il pannello di controllo remoto dispone di un display a LED per fornire la visualizzazione diretta delle sorgenti
selezionate; le frecce servono per scorrere i canali di ingresso sonoro e le 8 etichette senza nome possono essere
personalizzate dall'utente per individuare agevolmente la sorgente prescelta.
Il collegamento tra pannello e matrice si realizza attraverso un cavo UTP CAT5, che viene anche utilizzato per
alimentare il pannello per mezzo della matrice fino ad una distanza di 50 metri per distanze superiori potrà essere
necessario l’utilizzo di un’alimentazione (+ 24V DC) locale supplementare.
R88 dispone di scatola da incasso a muro metallica dedicata.
Prodotto conforme alla normativa CE

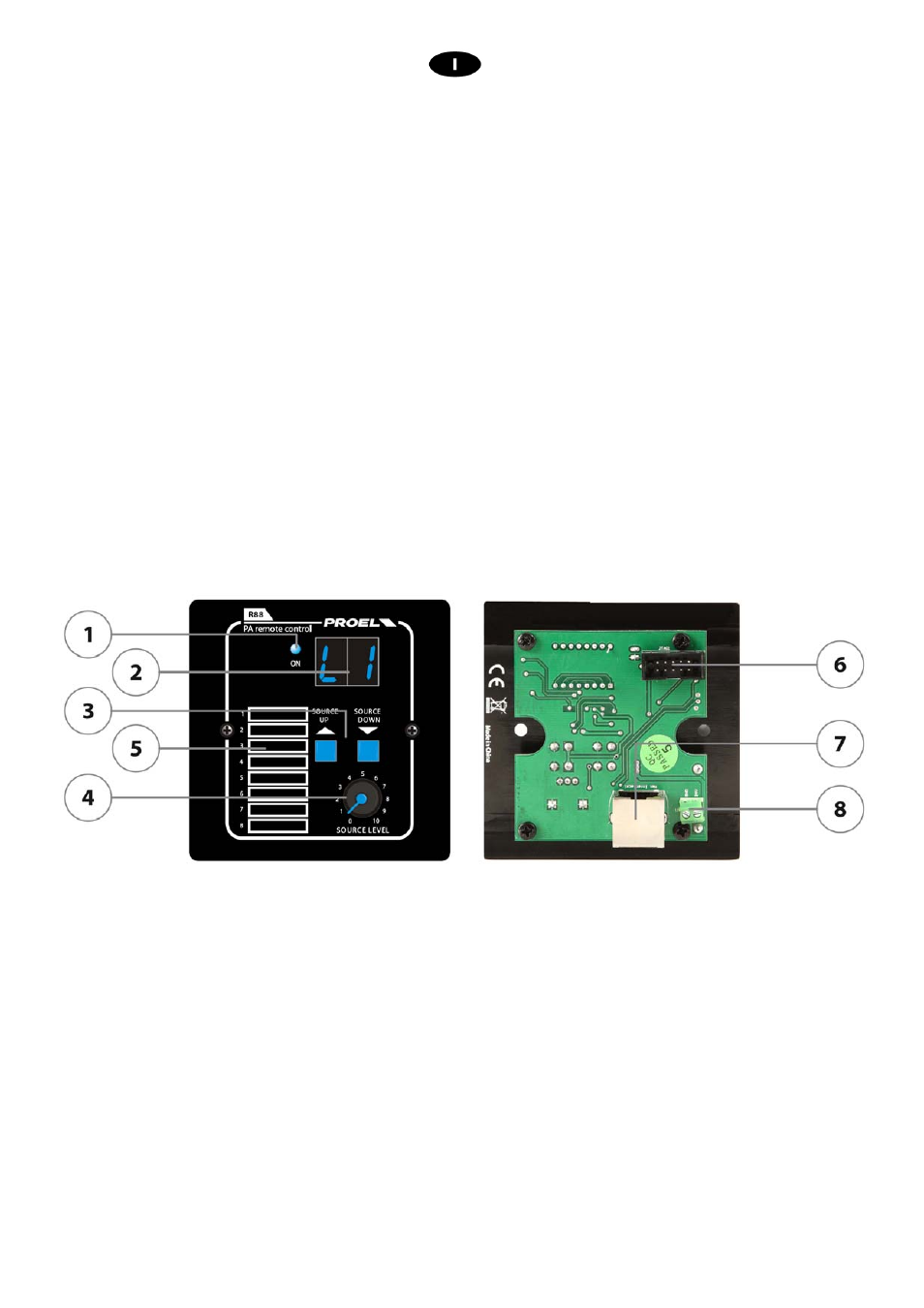

3. PANNELLO FRONTALE E POSTERIORE
fig.1
1. Indicatore di accensione
Il led blu acceso indica che il modulo è acceso
2. Display canale sorgente
visualizza i canali delle sorgenti da 01 a 08 , l'ingresso locale L e la posizione OFF (nessuna sorgente sonora
selezionata)
3. SOURCE UP & SOURCE DOWN
I due pulsanti vengono utilizzati per selezionare uno tra gli otto ingressi audio disponibili, il canale locale o , la
posizione di OFF (nessuna sorgente sonora selezionata)
4. SOURCE LEVEL
Controllo a dieci posizioni per la regolazione del volume d'uscita della sorgente selezionata
5. Etichette
Le etichette possono essere applicate dall'utente per individuare le sorgenti selezionate
