4. FUNZIONI E CONTROLLI PANNELLO POSTERIORE

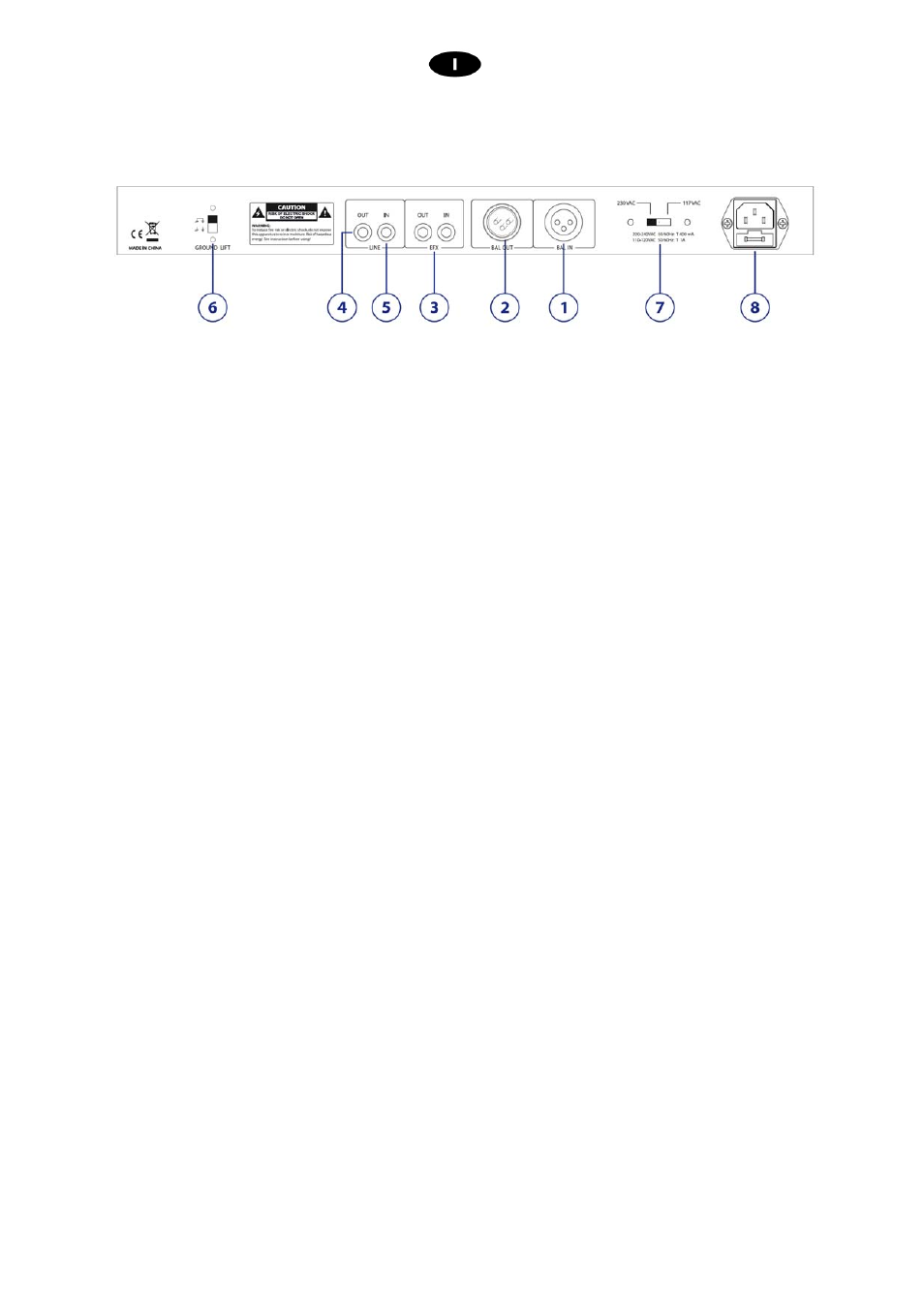

fig.2
1. BAL IN
Ingresso linea bilanciato su connettore XLR female.
2. BAL OUT
Uscita linea bilanciata su connettore XLR male.
3. EFX
Ingresso /uscita sbilanciati per funzione di INSERT. Se si sta utilizzando il sistema conference mod.
CONFD collegare EFXOUT del CONFD all’ EFX IN dello FSHIFT e l’uscita EFX OUT dello FSHIFT al
EFXIN del CONFD. Se invece si sta utilizzando un amplificatore multicanale fare riferimento allo
schema applicativo nella sezione “COME UTILIZZARE IL SISTEMA”
4. LINE INPUT
Ingresso linea sbilanciato su connettore RCA.
5. LINE OUTPUT
Uscita linea sbilanciato su connettore RCA.
6. Selettore Ground-lift
Questo selettore solleva la massa degli ingressi audio bilanciati dalla massa-terra del dispositivo.
Se si hanno problemi di ronzio su uno o più altoparlanti provare a cambiare la posizione di questo interruttore.
7. Selettore per alimentazione di rete 230/117V~ 50/60Hz
8. INGRESSO ALIMENTAZIONE DI RETE
Collegare l’unità alla rete 230/117V~ 50/60Hz.
Alloggio per fusibile.
