Guida rapida LAND-PAK
96-310039-3001, Rev. B 7 di 7
74. Selezionare le voci elencate di seguito dagli elenchi a discesa.
a. Marca: NavCom
b. Modello: SF-3040
c. Porta: Bluetooth
75. Fare clic su Bluetooth Search (Ricerca Bluetooth). Il display si
aggiorna, visualizzando SF-3040 ed il numero di matricola
dell'unità, ad es.: SF304020024.
76. Selezionare il dispositivo adeguato e fare clic su OK.
77. Fare clic su Connect (Connetti).
Configurazione del radio modem
interno
Questa sezione descrive le procedure di configurazione iniziale
del radio modem interno da 1 W del ricevitore SF-3040.

L'unica volta in cui viene selezionata l'opzione GPS
Reference (GPS Base) è quando si configura una
stazione base con radio UHF ausiliaria interna da 1 W
o esterna.
78. Fare clic su Connect (Connetti) per effettuare il collegamento al
ricevitore SF-3040.
79. Sulla schermata Link Configure (Config. Collegamento) (vedi
Figura 8), selezionare Internal UHF Radio (Modulo radio UHF)
nel campo Link Device (Dispositivo di collegamento). Il campo
GPS Port (Porta GPS) deve essere impostato su Internal
(Interna), solo per il modulo radio da 1 W.
80. Selezionare un Data Format (Formato Dati) dall'elenco a
discesa.
81. Fare clic su Setup (Settaggi).
82. Sulla schermata Radio Setup (Settaggi Radio) (vedi Figura 9),
compilare il campo Network ID, digitare un valore di frequenza
nella casella di testo Frequency (Frequenza) (i parametri
Frequency e Network ID (Frequenza e ID rete) di base e rover
devono corrispondere) e compilare il campo Frequency e
Network ID (Frequenza e ID rete). Sul rover, impostare la
potenza di trasmissione a 100 mW, a meno che la base non
richieda la posizione del rover per le correzioni di rete (ad es., un
messaggio GGA periodico). In questo caso, impostare il rover allo
stesso valore di potenza di trasmissione della base.
83. Fare clic su OK.

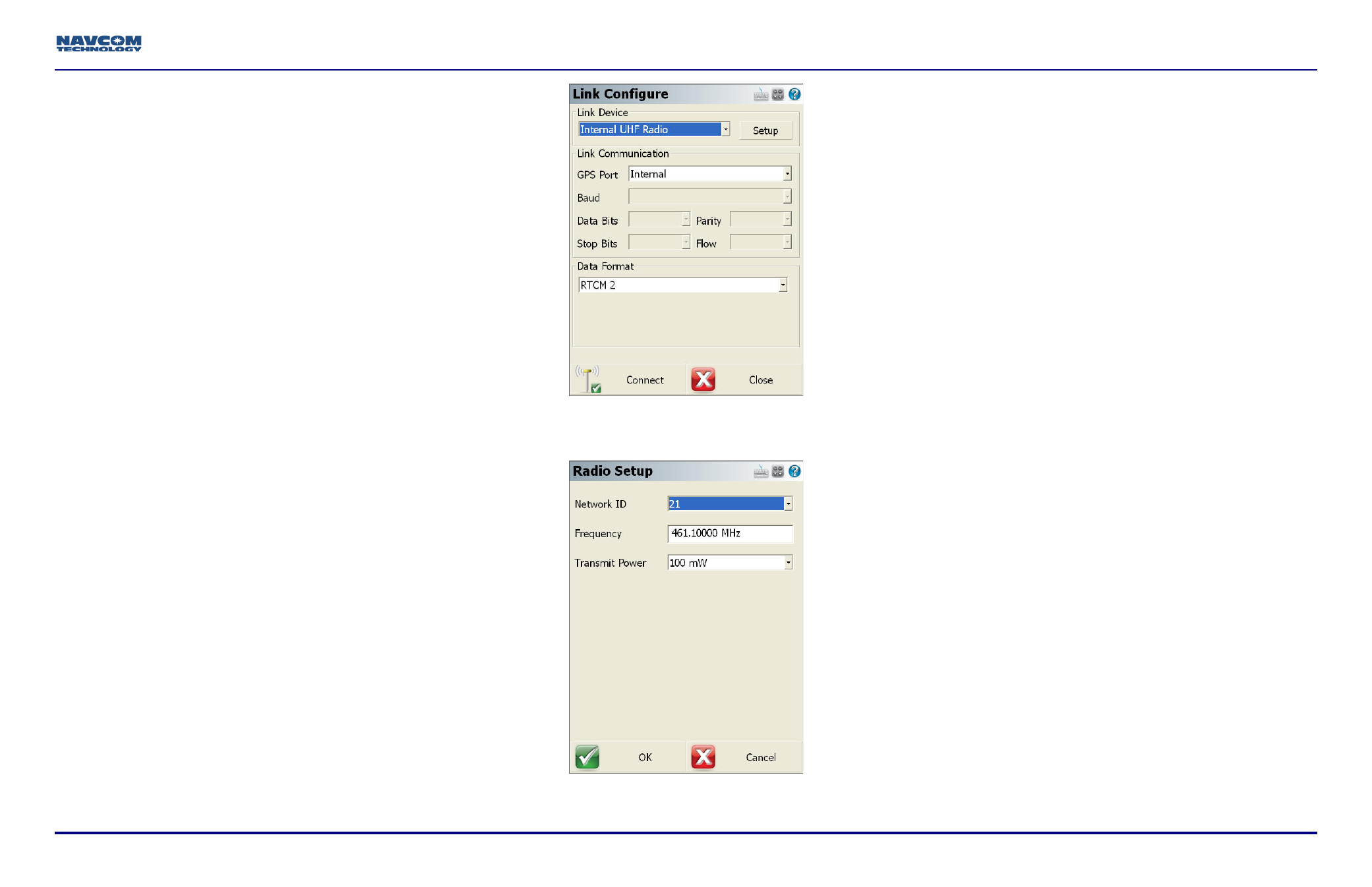

Figura 8: Link Configure (Config. Collegamento)
84. Sulla schermata Link Configure (Config. Collegamento) (vedi
Figura 8), fare clic su Connect (Connetti).
Figura 9: Radio Setup (Settaggi Radio)
Configurazione NTRIP
Per informazioni complete sulla configurazione del protocollo NTRIP,
consultare i documenti elencati di seguito (contenuti nella chiavetta
USB).
• NavCom WM6 Local Internet Guide.pdf
• NavCom GPS GSM Profile and Bluetooth Guide.pdf
Messa a punto di base e rover per
rilevamento
Per informazioni complete sulla configurazione di base e rover,
consultare NavCom FieldGenius.pdf (contenuto nella chiavetta USB).
• Posizione di riferimento base
• ID di riferimento base
• Formati e tempistica dei messaggi in uscita
• Modalità rover
• ID autorizzato base
• Rilevamento e picchettazione
• Linea di marcia
• Elaborazione in ufficio dei dati acquisiti sul campo
