Kawai CL36 - Manuale (Pagina 37)

Pag
37
7
APPENDICE

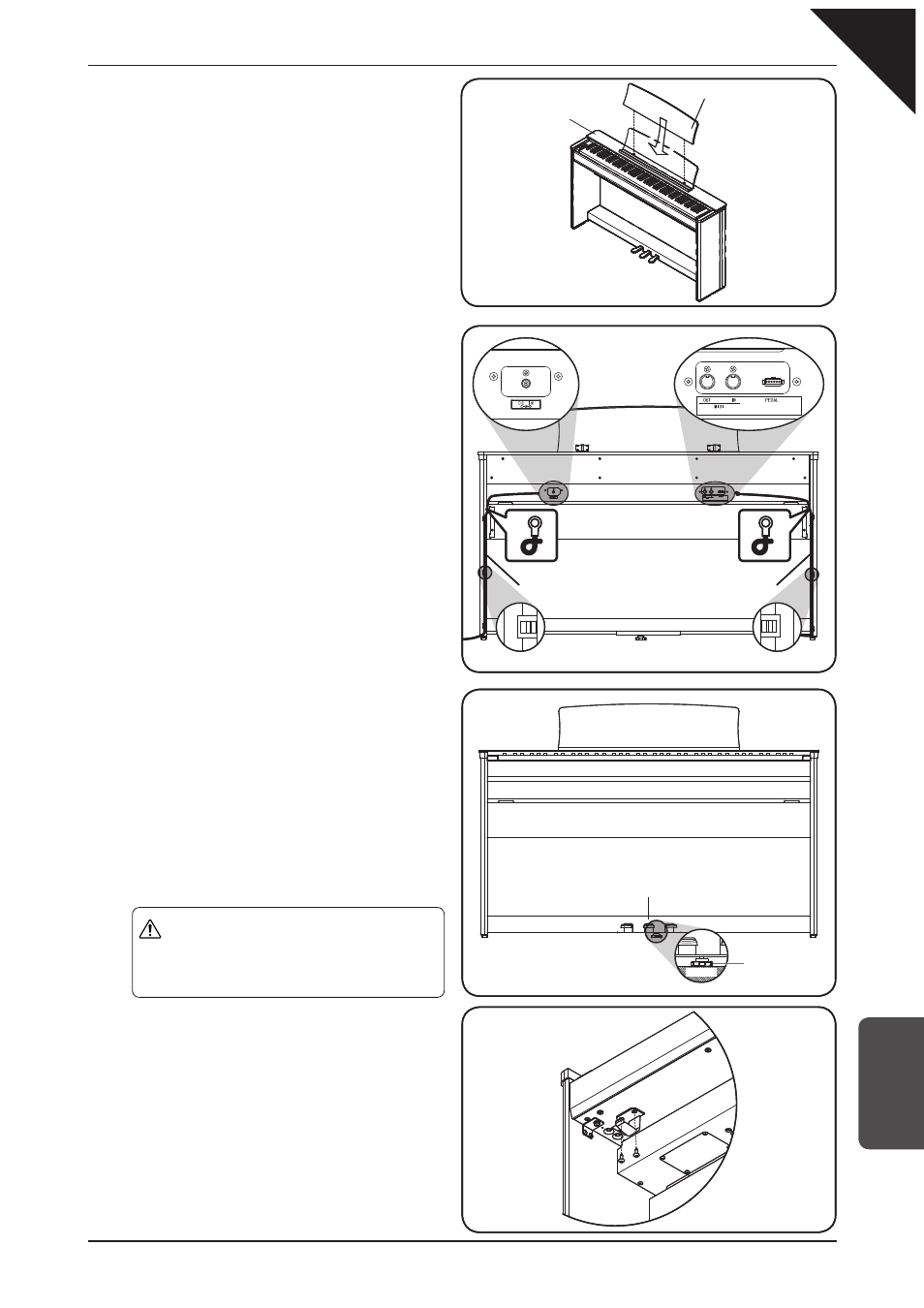

10. Inserire il leggio (E) nei relativi fori sulla
parte superiore dell’unità principale.
11. Collegare il cavo proveniente dalla
pedaliera al terminale PEDAL sul retro
dell’unità principale, assicurandosi che
la spina dentellata sia rivolta verso l'alto.
Fissare il cavo in posizione usando le
fascette (r) e i leganti, come mostrato
nell’illustrazione.
12. Collegare l'alimentatore AC (F) al terminale
DC IN sul retro del corpo principale, quindi
collegare il cavo di alimentazione (G)
all’ alimentatore AC. Fissare il cavo in
posizione usando le fascette (r) e i leganti,
come mostrato nell’illustrazione.
13. Ruotare in senso antiorario il regolatore (j)
posizionato sul fondo della pedaliera (C) ,
far estendere il bullone fi no a quando entra
in contatto con il pavimento e sostiene con
forza il pedale.
Avvertenze
 Durante lo spostamento , sollevare
lo strumento (cioè non trascinare/
spingere) al fine di evitare di
danneggiare la pedaliera.
14. Attaccare nella parte inferiore del corpo
principale il gancio per le cuffi e utilizzando
le due piccole viti in dotazione.
Unità principale (A)
Leggio (E)
Unità principale (A)
Leggio (E)
Fascetta Fascetta
Morsetto (r) Morsetto (r)
Cavo del pedale (F)
Fascetta Fascetta
Morsetto (r) Morsetto (r)
Cavo del pedale (F)
Pavimento
Pedaliera (C)
Regolatore (j)
Pavimento
Pedaliera (C)
Regolatore (j)
