Guida di installazione e di avvio rapido ProNest ®
Nota: programma 2D CAD
ProNest 2015 include un editor 2D CAD che offre tutte le funzioni principali necessarie per creare o
modificare un disegno CAD dettagliato.
È possibile aprire il file 2D CAD in qualsiasi momento mentre si utilizza ProNest facendo clic sul pulsante
nella barra degli strumenti della finestra Modifica elenco pezzi.
File CAD campione
Durante l’installazione di ProNest, sono stati collocati dei file CAD (.dxf e .dwg) campione in una delle seguenti
posizioni:
C:\ProgramData\Hypertherm CAM\ProNest 2015\Settings\Esempi
In questa guida questi file verranno utilizzati per spiegare meglio le funzioni di ProNest. I file possono essere
utilizzati per apprendere l’utilizzo di ProNest.

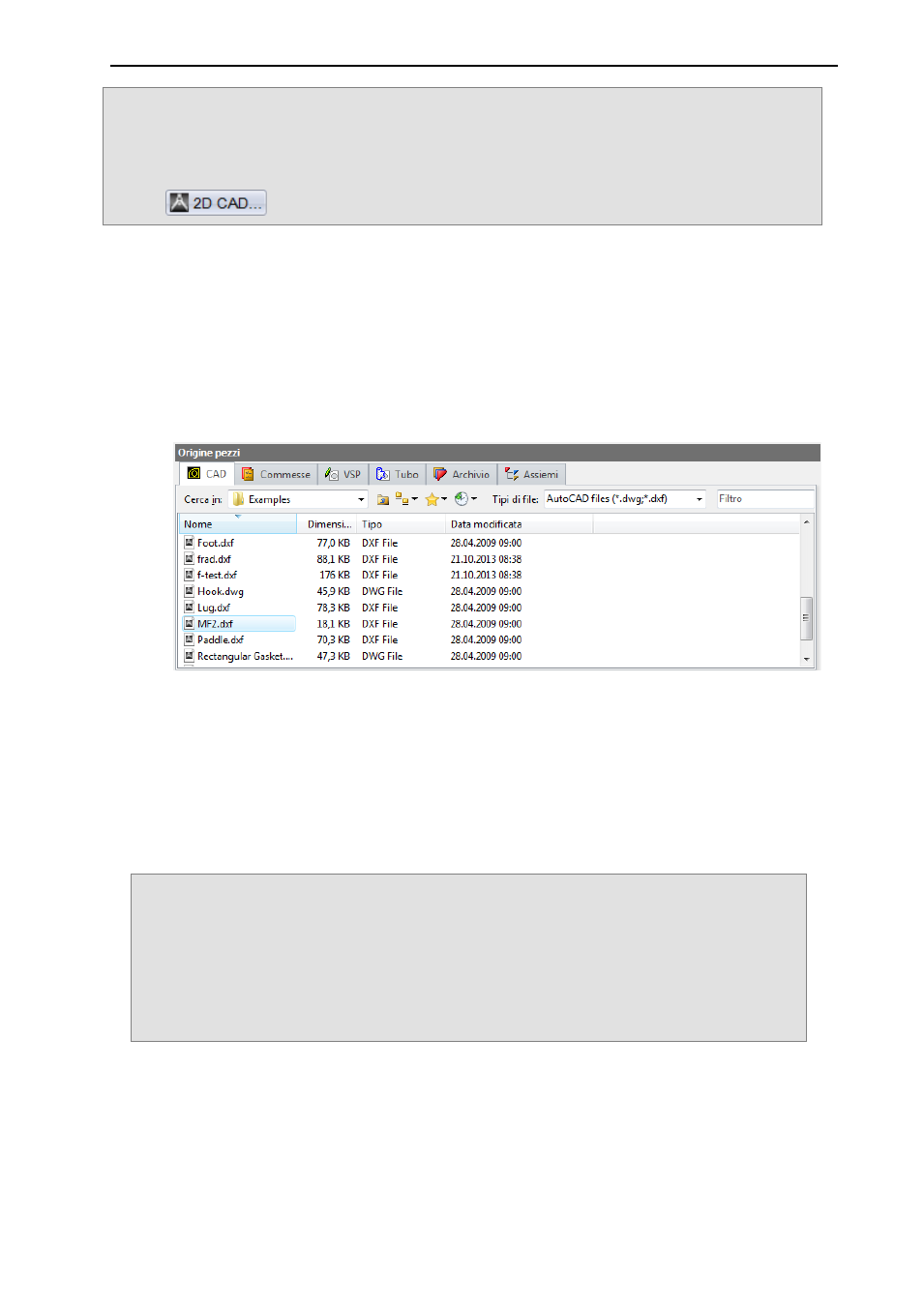

Per selezionare un pezzo CAD:
1 Selezionare la scheda CAD nella sezione Origini pezzi.
La scheda CAD funziona come Windows Explorer, consentendo di sfogliare le cartelle e i file del sistema.
Utilizzare la casella Cerca in come aiuto per navigare. Per impostazione predefinita, la casella Tipo di file
sarà impostata su File AutoCAD (*.dwg;*.dxf). La selezione di questa casella filtra il contenuto della cartella
attuale in modo da mostrare solo i file corrispondenti.
2 Nella scheda CAD, accertarsi che la cartella esempi sia al momento selezionata.
3 Trovare e fare clic su MF2.DXF per selezionarlo.
Una volta effettuata la selezione, il nome del pezzo sarà evidenziato. Il riquadro Anteprima visualizzerà il file CAD
selezionato. Il riquadro Proprietà visualizzerà le proprietà che saranno utilizzate per aggiungere il pezzo:
Importante: i file CAD installati nella cartella Examples sono stati disegnati utilizzando nomi di livelli
specifici. Ogni nome di livello definisce un diverso attributo come ad esempio profili di
taglio, incisione, punzonatura o informazioni sulle dimensioni. Utilizzando le proprietà di un
pezzo CAD selezionato, è possibile far corrispondere ogni livello CAD con un processo
della macchina. Questo utilizzo dei livelli consente a ProNest di distinguere tra i vari aspetti
di un disegno quando viene aggiunto il pezzo. Durante l'aggiunta dei pezzi, l'assegnazione
dei livelli ai processi appropriati della macchina è di importanza critica per una produzione
corretta.
8
