MONTAGGIO DELLA TORCIA

3-28

powermax

45

Manuale di manutenzione

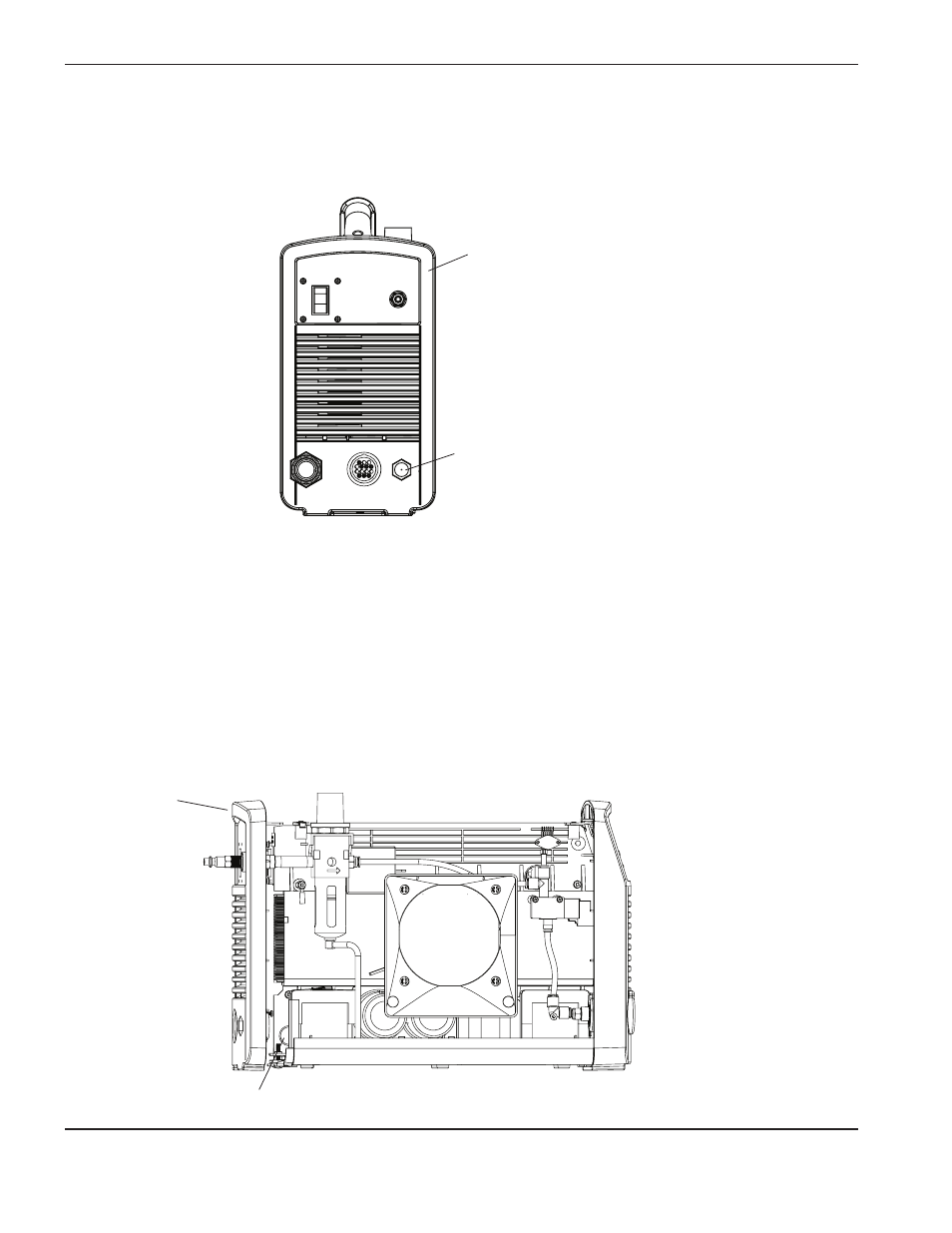

Pannello posteriore

Punto di accesso

  5.   Utilizzare un trapano con una punta 19/32 per forare il punto di accesso sul pannello posteriore. 

  6.   Instradare il cavo nel pressacavo e stringerlo di modo che 45,72 cm del cavo isolato siano sul lato del pressacavo 

che entrerà nell'alimentazione.

  7.   Inserire 45,72 cm di filo attraverso il foro eseguito nel pannello posteriore e fissare il pressacavo nel foro.  

Se necessario, eliminare le zone grossolane di modo che il pressacavo passi comodamente.

  8.   Stringere il dado del pressacavo all'interno del pannello posteriore per mantenere il pressacavo in posizione.

  9.   Trovare il passacavo più vicino al pannello posteriore e nella parte inferiore del pannello centrale. Instradare i 2 fili 

attraverso il passacavo sul lato del pannello generatore. 

  4.   Quindi, rimuovere il pannello posteriore dal Powermax45 rimuovendo la vite dalla parte inferiore e sostenendo il 

pannello terminale dalla base di modo che vi sia spazio sufficiente per forare il punto di accesso senza rischiare  

di colpire i componenti interni.

Pannello posteriore 

allontanato leggermente 

dalla base

Passacavo nel pannello centrale
