MONTAGGIO
RT80 / RT80M
Manuale dell’operatore
3-3
1

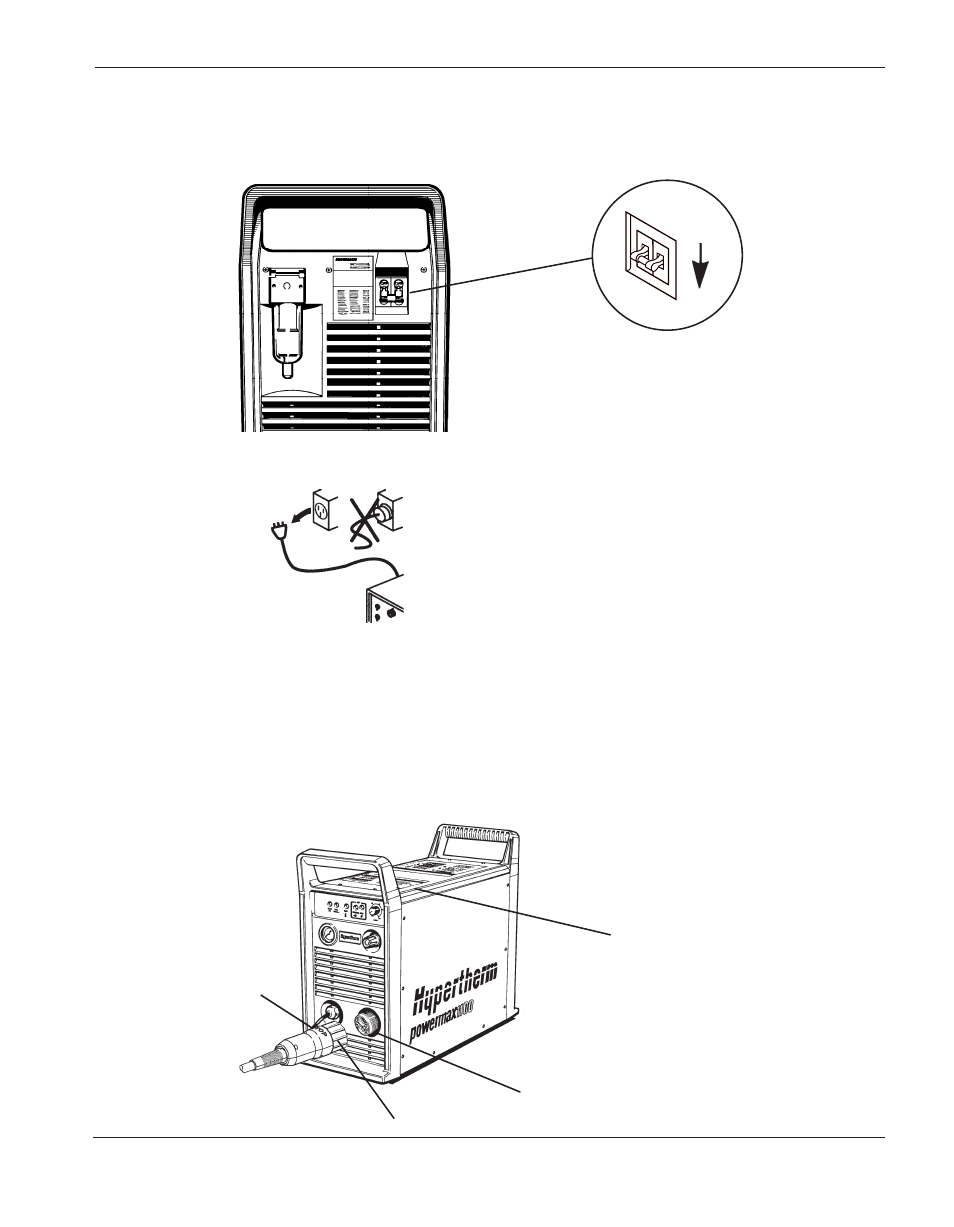

Installazione della torcia
ቢ
Spegnere l’alimentazione.
ባ
Rimuovere la spina dalla presa di alimentazione.
ቤ
1. Allineate la chiavetta del connettore sul cavo della torcia con la fessura della chiave della sede del
connettore sull’alimentatore e spingete finché i piedini sono completamente alloggiati. Il lato superiore
del connettore della torcia è contrassegnato come "TOP".
2. Prima di serrare, ruotate l’anello di fissaggio del connettore di 1/4 di giro verso sinistra per garantire
l’allineamento tra la filettatura dell’anello di fissaggio e quella della sede del connettore.
3. Ruotate l’anello di fissaggio verso destra per serrare.
4. Pulire la parte superiore dell’alimentatore e applicare la nuova etichetta di funzionamento sopra quella
esistente.
Presa
Anello di fissaggio
Parte
superiore
Etichetta di funzionamento
(codice articolo 110439)
