HPRXD Short Torch Manuale di istruzione 808894 23
2 – Installazione
3. Collegare i tubi della torcia al gruppo valvola di chiusura per i sistemi gas manuale o alla consolle di dosaggio per
i sistemi gas automatico. Vedere Figura 13.

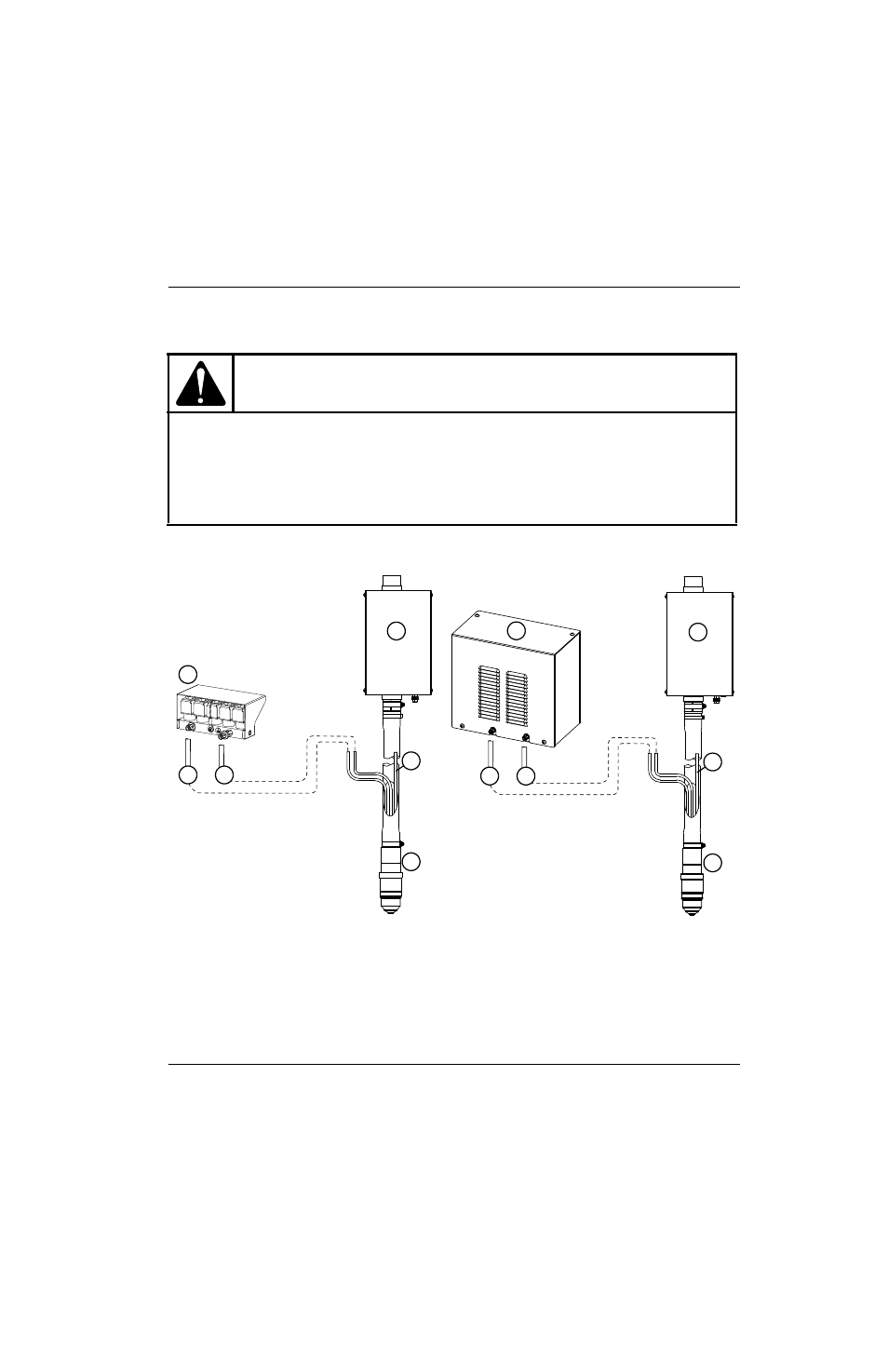

Figura 13
ATTENZIONE!
La lunghezza dei flessibili dalla torcia alla consolle di dosaggio o al gruppo valvola di chiusura è
fondamentale per la qualità del taglio e la vita utile del consumabile. Non modificare la lunghezza
dei flessibili.
Posizionare l’estremità esterna del tubo di sfiato del gas plasma lontano dalla zona di sfondamento,
poiché le scintille provocate dallo sfondamento potrebbero provocare accensione, danneggiando
i cavi torcia.
1
3
5
6 7
2
5
6 7
2
Gas manuale Gas automatico
4 4
1 Gruppo valvola di chiusura
2 Cassetta di giunzione
3 Consolle di dosaggio
4 Tubo di sfiato del gas plasma (bianco)
5 Torcia corta con cavo integrato
6 Tubo per gas plasma (nero)
7 Tubo del gas di protezione (blu)
