p18

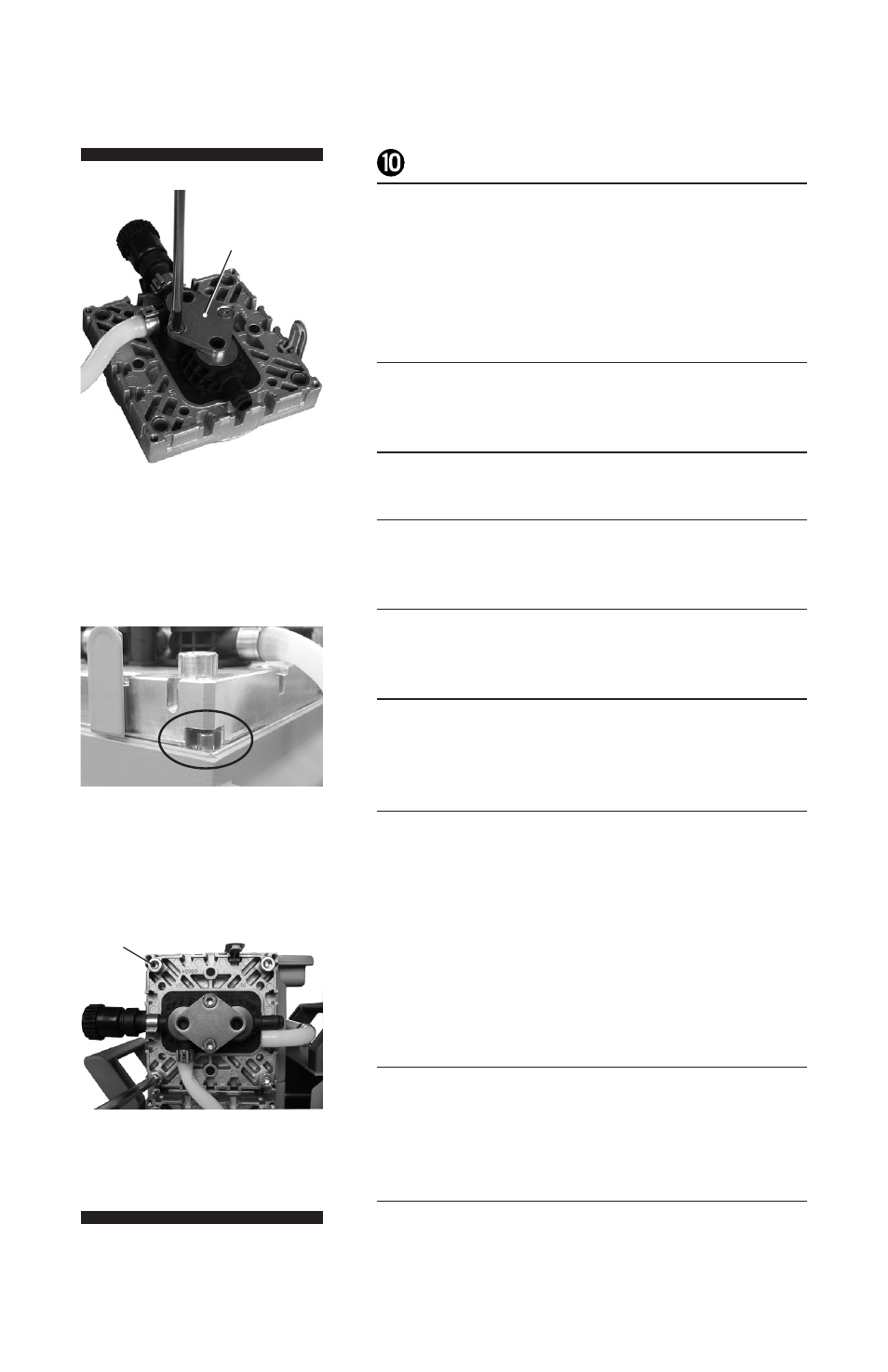

Testa della valvola con reattore a gas o ugello tubo
di collegamento: Inserire il dado quadrato (K, non
mostrato) nella scanalatura del coperchio della testa (J)
o dado quadrato posizione nella scanalatura e quindi
avvitare il fissaggio di connessione. Fissare senza strin-
gere la vite a testa cilindrica (L, non mostrato).
!
Posizione di bloccaggio staffa (S) con fori svasati
verso l’alto.
@
Allineare i fori svasati con i perni filettati.
#
Fissare senza stringere le viti a testa svasata e correggere
l’allineamento delle teste delle valvole, se necessario.
$
Serrare le viti a testa svasata con T20.
Torque cacciavite Torx: 2.2 lb
f
ft (3 Nm).
%
Portare i diaframmi (F) in una posizione, in cui sono
in contatto con il contenitore (C) e centrato rispetto
al foro.
^
Mettere sul coperchio testa (J) con le teste delle
valvole (O) e le connessioni collegate.
Prestare attenzione al corretto orientamento dei coper-
chi delle teste: Custodia con perno di allineamento
della testina: Il perno di allineamento della testina (A,
non mostrato) al corpo pompa (C) deve inserirsi nel
recesso del coperchio della testa (J).
Custodia con marchio (A, non mostrato). Allineare l’in-
cavo sul coperchio testa con il segno al corpo pompa.
&
Liberamente avvitare viti a testa esagonale (H), in testa
si estende in diagonale in un primo momento un po
‘con un 5 chiave mm larghezza Allen, quindi serrare.
Coppia di serraggio consigliata: 8.9 lb
f
ft (12 Nm).
*
Inserire i tappi (I) nel coperchio testa.
Passo 11
Passo 15
Passo 17
S
H
