Assemblare i componenti del gradiente. (Vedi Fig. 5).
A. Chiudere tutte le valvole gradiente creatore e inserire
una barra di agitazione nella camera di miscelazi-
one, quello con la porta del connettore tubo.
B. Attaccare un’estremità di un pezzo di tubo
all’uscita della macchina gradiente.
C. Eseguire l’altra estremità del tubo attraverso la
pompa peristaltica e collegarlo ad un connet-
tore tubo.
D. Utilizzare un secondo pezzo di tubo per collegare
il connettore del tubo alla porta di ingresso rosso
nella parte inferiore della ruota.
•
p12

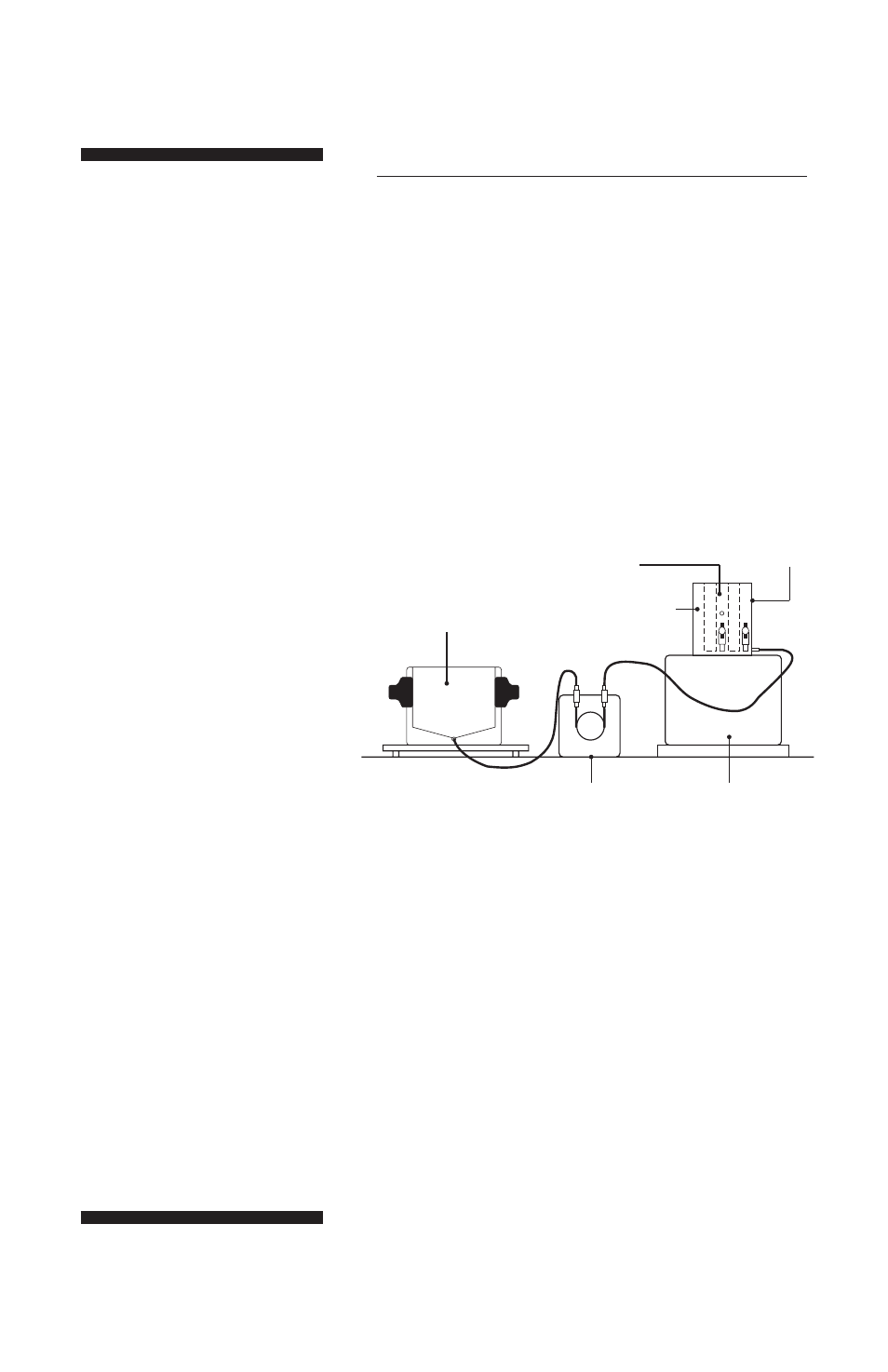

Fig 5. Gradiente di effettuare i
collegamenti del sistema.
Gel caster
multipla
Pompa peristaltica Agitatore magnetico
Gradient produttore
Chambre de
mélange
Chambre de
miscelazione
