20

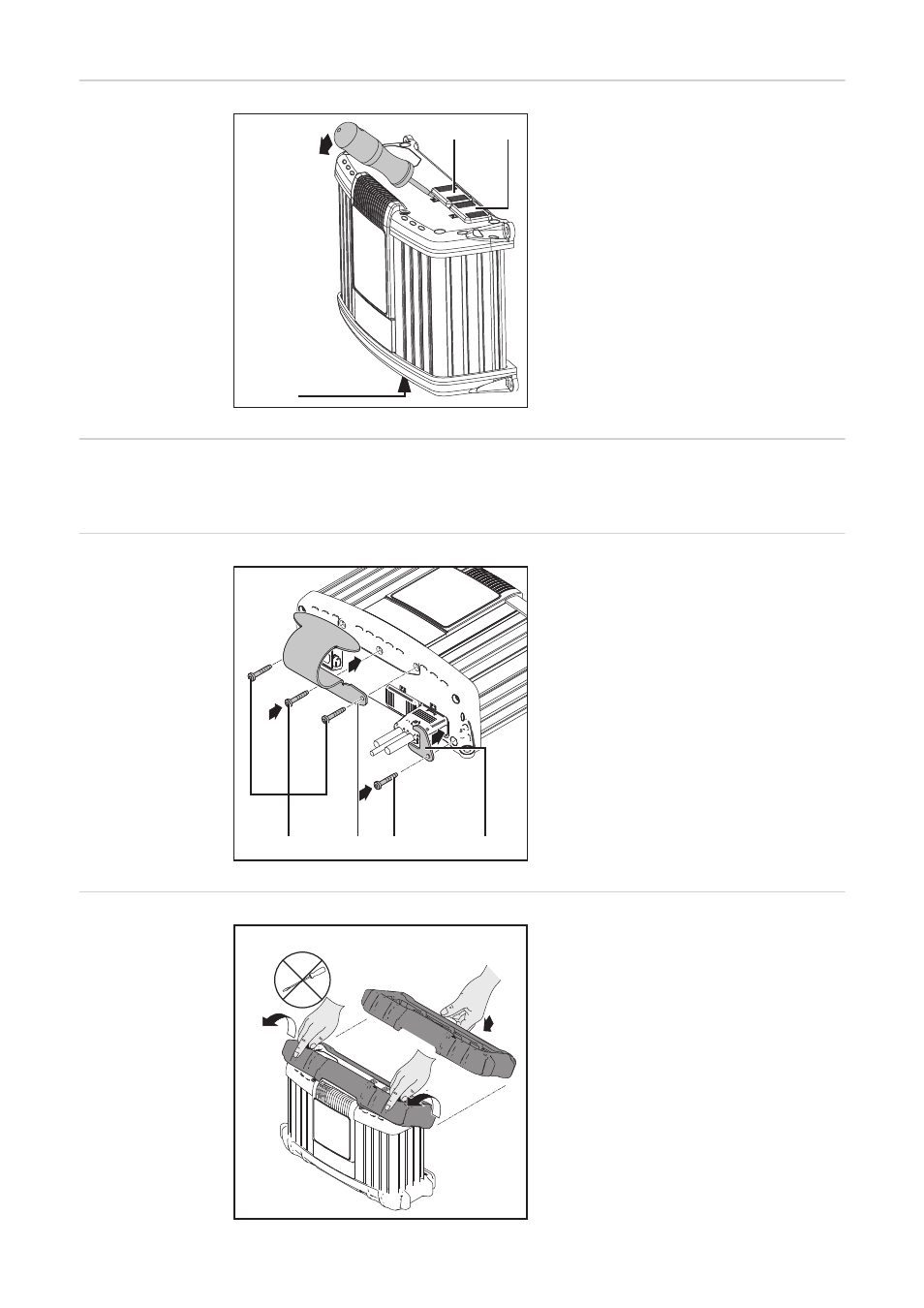

Rimozione delle
coperture di porte
e opzioni Se necessario, servirsi di un cacciavite per
rimuovere:
-
la copertura (1) della porta P3 - Visual
Port
- la copertura (2) della porta P4 - Multi-
port
- la copertura (3) della porta P2 - I/O
Port.
Se non utilizzate lasciare chiuse le porte
P2, P3 e P4 (non rimuovere le coperture
(1), (2) e (3)).
Opzione aggior-
namento USB L'opzione aggiornamento USB consente di aggiornare direttamente il caricabatterie trami-
te l'interfaccia USB.
Montaggio delle
opzioni archetto
di supporto e
supporto anti-
strappo dei cavi
di carica
Montaggio dell'archetto di supporto:
-
Allentare le viti (1).
- Montare l'archetto di supporto (2) con
le viti precedentemente allentate.
Montaggio del supporto antistrappo:
-
Allentare la vite (3).
- Montare il supporto antistrappo (4) dei
cavi di carica con la vite precedente-
mente allentata.
Opzione salvaspi-
goli
Lo smontaggio del salvaspigoli si esegue
invertendo la procedura di montaggio.
Se si monta il salvaspigoli, non è possibile
installare l'archetto di supporto.
(2)
(3)
(1)
1
2
3
4
(1) (2) (3) (4)
IMPORTANTE! La coppia di serraggio per
tutte le viti è di 2,5 Nm.
1
2
2
