Avvertenze inverter con inseguitore MPP singolo o
multiplo
Inverter con inse-
guitore MPP sin-
golo Fronius Symo 3.0-3-S / 3.7-3-S / 4.5-3-S

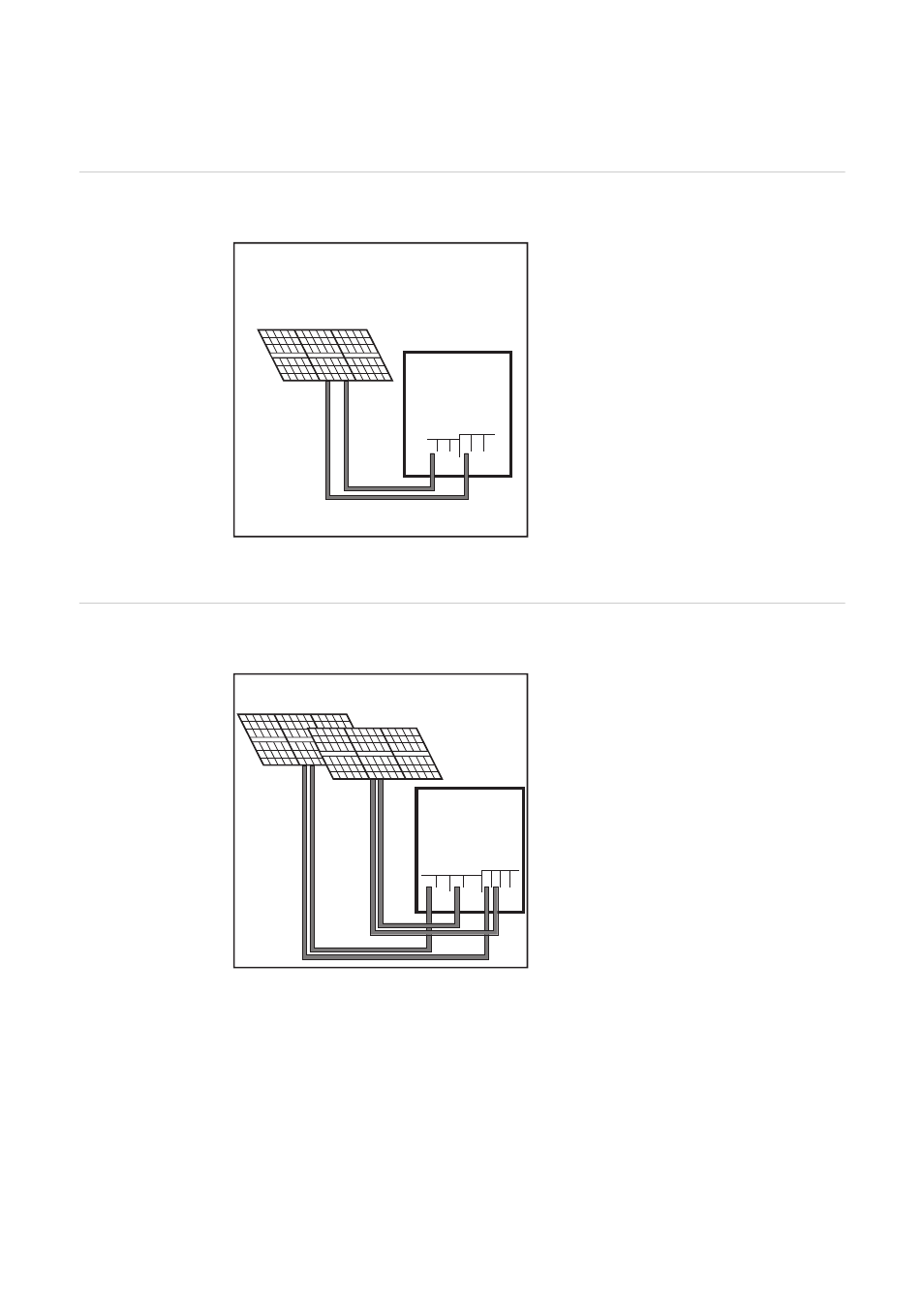

Collegamento del campo di un modulo solare a un in-
verter con inseguitore MPP singolo
In questi inverter sono disponibili 3 morsetti
rispettivamente per CC+ e CC-. I morsetti
sono collegati all'interno e non sono protet-
ti. In questo modo, all'inverter possono es-
sere collegate direttamente e in parallelo
fino a max. 3 stringhe.
I moduli solari devono sopportare in pre-
senza di 2 stringhe almeno una corrente in-
versa singola, mentre in presenza di 3
stringhe una corrente inversa doppia (vede-
re scheda tecnica del modulo).
Assieme ai fusibili della stringa, in presenza
di più di 3 stringhe è necessario utilizzare
una scatola di raccolta esterna. La stringa
deve contenere comunque lo stesso nume-
ro di moduli.
Inverter con inse-
guitore MPP mul-
tiplo Fronius Symo 8.2-3-M
Collegamento di due campi di un modulo solare a un
inverter con inseguitore MPP multiplo
In un inverter con inseguitore MPP multiplo
sono disponibili 2 ingressi CC indipendenti
(inseguitore MPP). Questi ultimi possono
essere cablati con un diverso numero di
moduli.
Per ogni inseguitore MPP sono presenti 2
morsetti per CC+. In totale sono disponibili
4 morsetti per CC-.
Collegamento di 2-4 stringhe in caso di fun-
zionamento con inseguitore MPP multiplo:
suddividere le stringhe su entrambi gli in-
gressi dell'inseguitore MPP (CC+1/CC+2). I
morsetti CC- possono essere utilizzati a pi-
acere perché sono collegati internamente.
Alla prima messa in funzione, mettere l'IN-
SEGUITORE MPP 2 in posizione "ON" (in
seguito è possibile anche dal menu di base)
1
DC+
DC-1
DC+1 DC-
2
1 2 3
3
PV 1
Fronius Symo
3.0-3-S / 3.7-3-S / 4.5-3-S
1
DC+1
DC-1
PV 1 PV 1
PV 2
DC+1
DC-2
DC+2
DC+2 DC-
2
1 2 3 4
1 2
Fronius Symo 8.2-3-M
