tagliaerba con ruote
9

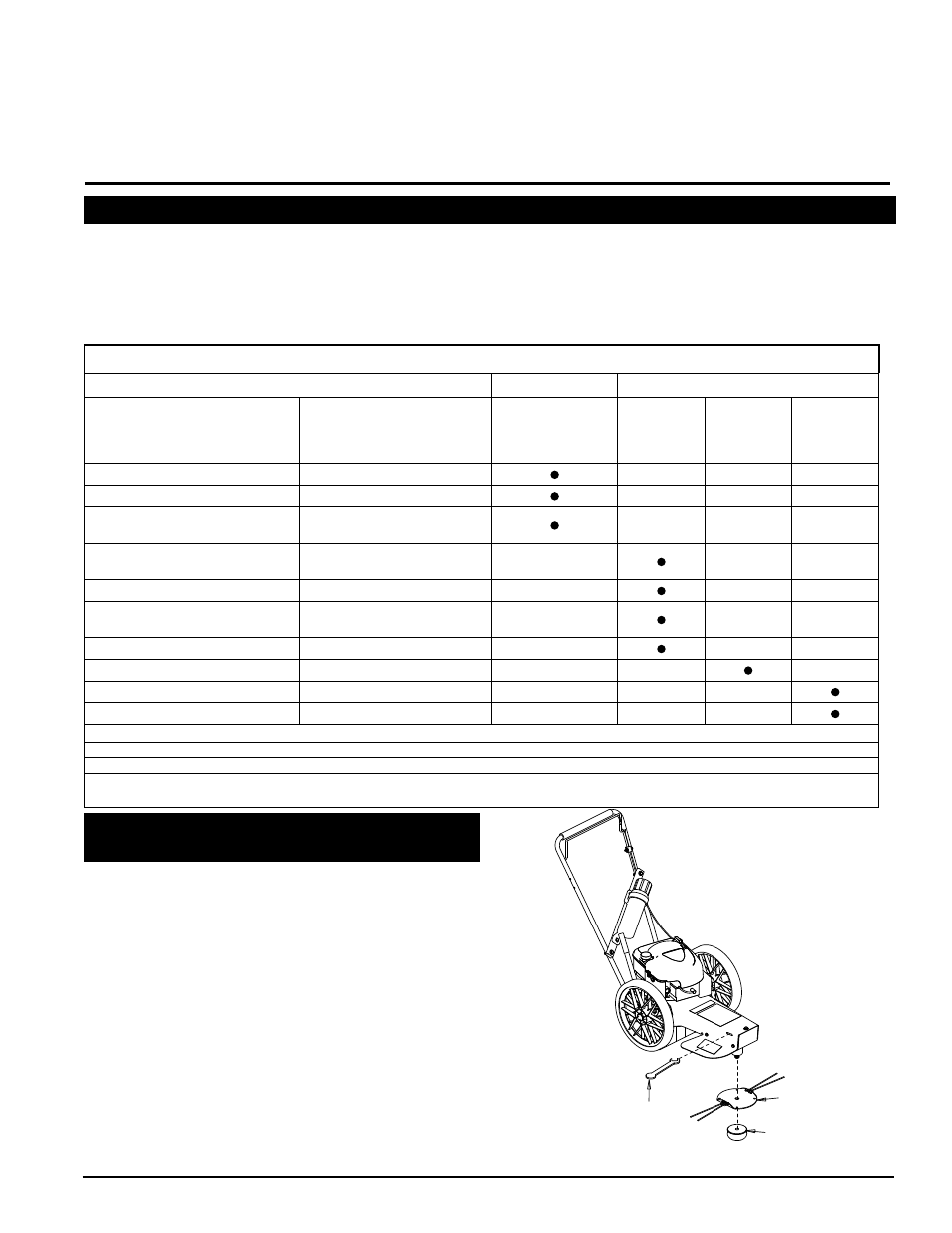

Sezione
proGraMMa di aSSiSTenza e ManUTenzione
freQUenza
coMponenTe
ManUTenzione
neceSSaria
conSUlTare
il ManUale
dell’operaTore
del MoTore
priMa di
oGni
UTilizzo
oGni 8 ore oGni anno
FILTRO ARIA cONTROLLARE E PULIRE (1)
OLIO dEL MOTORE SOSTITUIRE (1) (3)
cANdELA dI AccENSIONE
cONTROLLARE LA
cONdIZIONE E LA dISTANZA
OLIO dEL MOTORE
cONTROLLARE/RIEMPIRE
(1) (3)
SERBATOIO dEL cARBURANTE cONTROLLARE/RIEMPIRE
TUTTI I dAdI E I BULLONI INTERNI
Ed ESTERNI
cONTROLLARE LA TENUTA
cONNESSIONI dELLA BATTERIA cONTROLLARE
INTERA MAccHINA PULIRE
VENTOLE dI RAFFREddAMENTO PULIRE (1) (2)
dISPOSITIVO dI AVVIAMENTO MANTENZIONE (2)
1 Eseguire più spesso in condizioni di utilizzo difficili, con polvere o sporco.
2 Fare eseguire queste operazioni da un rivenditore Briggs o Honda autorizzato ad eseguire operazioni di assistenza.
3 cambiare l’olio dopo le prime 5-8 ore di utilizzo, in seguito ogni 50 ore o ogni stagione.
Secondo quanto previsto dalla garanzia limitata, l’inadempienza dell’utente a eseguire la normale manutenzione
invalida la garanzia della macchina.
5
aSSiSTenza e
ManUTenzione
L’altezza di taglio standard è di 7 cm. L’altezza di taglio
può essere regolata verso il basso di circa 2 cm ruotando
il disco della testa del tagliaerba. Per regolare l’altezza
di taglio:
Inserire una chiave a forcella da 14mm nel telaio del 1.
tagliaerba (Figura 5.1).
Ruotare la testa del tagliaerba fino a che la chiave non
2.
si innesti nell’asse del tagliaerba.
Tenendo ferma la chiave, ruotare la saldatura della
3.
testa del tagliaerba in senso antiorario per rimuoverla.
Utilizzare una pinza o una chiave serratubi se
necessario.
Ruotare il disco della testa del tagliaerba e posizionarlo
4.
sul mandrino del tagliaerba.
Ruotare nuovamente la saldatura della testa del
5.
tagliaerba e avvitare in senso orario.
Figura 5.1 - Regolazione dell’altezza di taglio
5.1 proGraMMa di ManUTenzione
5.2 reGolazione dell’alTezza di
TaGlio
Le parti elencate in questo programma di assistenza e manutenzione devono essere controllate; se necessario,
intraprendere azioni correttive. Questo programma è pensato per unità utilizzate in condizioni normali. Se l’unità
viene utilizzata in condizioni avverse o inadeguate, potrebbe essere necessario controllare e riparare le parti più
frequentemente.
conSUlTare il ManUale UTenTe del MoTore per inforMazioni SUlla ManUTenzione e SUlla
riSolUzione dei proBleMi del MoTore.
CHIAVE DA 14mm
DISCO DEL
TAGLIAERBA
TESTA DEL
TAGLIAERBA
