13 CIPPATRICE GIREVOLE
IT
ALIANO
FUNZIONAMENTO
Il controller ha anche una funzione di “prova ancora”. 2.
Il controller controlla la pressione idraulica del rullo di
avanzamento. Se rileva che il livello sia troppo elevato
(il rullo di avanzamento si ostruisce), il controller inverte
il rullo di avanzamento, rimuovendo il materiale che
si tenta di cippare. Il controller inserisce quindi il rullo
nella posizione in avanti e tenta nuovamente di inserire
il materiale. Se questo ciclo continua, rimuovere
manualmente l’ostruzione. tagliare o riposizionare il
materiale se necessario.
Il controller di avanzamento è programmato per emettere
3.
una serie di codici di errore lampeggianti:
Codice di assistenza 15 ore: • Vedere Sezione 7.4.
Codice di assistenza 100 ore: • Vedere Sez. 7.4.
Numero di giri/min normale di funzionamento: • spia
verde fissa.
Interruttore di arresto del rullo di avanzamento: •
Solo modelli europei - Spia rossa fissa.
- Numero di giri/min del disco troppo basso.
- Solo modelli europei: Numero di giri/min del disco
troppo basso o barra di sicurezza attivata.
Barra di sicurezza: Solo modelli europei. Se la barra di 4.
sicurezza è stata attivata, il LeD rosso si illumina. Premere
il pulsante di ripristino/comando prioritario per ripristinare
il trascinamento in avanti (Figura 4.3).
Per evitare le attivazioni false della barra di sicurezza da
parte del materiale da cippare, è possibile tenere premuto
il pulsante di ripristino comando prioritario per 5 secondi.
Per ripetere, rilasciare il pulsante e tenerlo premuto
nuovamente.
NOTA: Il sensore di giri/min sul disco deve lampeggiare,
altrimenti il controller non funziona. Lo spazio libero tra il
sensore e il bullone deve essere compreso tra 1 mm e 2 mm.
4.6 sOLLeVAMeNTO/ABBAssAMeNTO
deLLA cOperTUrA deLL’AccessO
Ruotare il canale convogliatore di scarico in modo che 1.
sia parallelo alla copertura di accesso.
Rimuovere i due bulloni da 9 mm x 3,2 cm, i dadi
2.
e le rondelle che fissano la copertura di accesso
all’alloggiamento della cippatrice.
Dopo aver abbassato la copertura di accesso, fissarla
3.
all’alloggiamento della cippatrice utilizzando due bulloni
da 9 mm x 3,2 cm, dadi e rondelle.
Il controllo della velocità del rullo di avanzamento è utilizzato
per controllare la velocità del rullo di avanzamento che
consente all’operatore di controllare meglio il materiale
inserito nella cippatrice.
Per una cippatura ottimale, si consiglia che il rullo di
avanzamento operi a velocità maggiore per rami piccoli e a
velocità minore per rami grandi.
4.7 cONTrOLLO deLLA VeLOcITÀ deL
rULLO dI AVANzAMeNTO

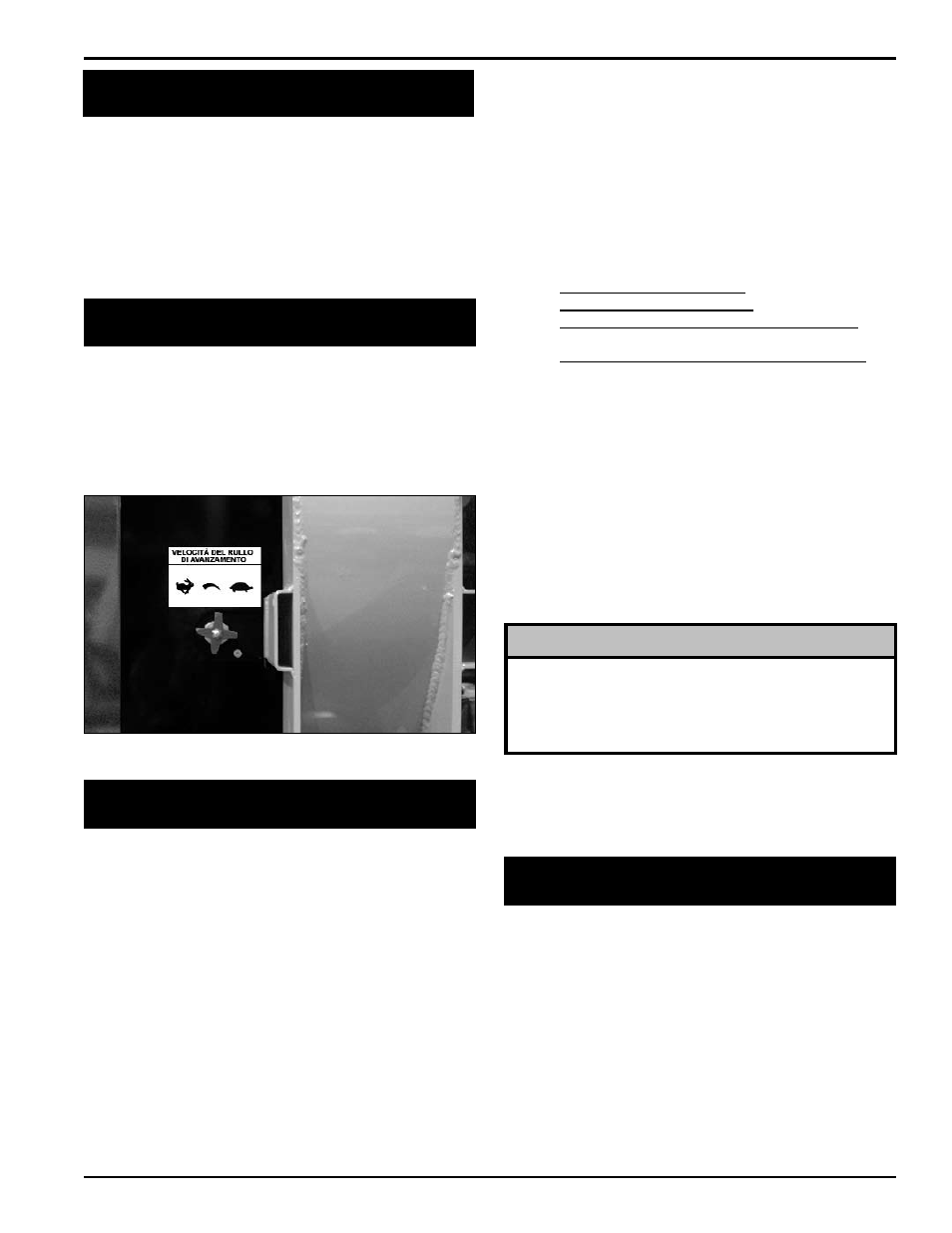

Figura 4.2 - Controllo della velocità del rullo di avanzamento.
4.8 cONTrOLLer dI AVANzAMeNTO
deLLA cIppATrIce
La cippatrice è dotata di un controller di avanzamento
preprogrammato. Il controller si trova sull’alloggiamento della
cippatrice al di sopra del canale della cippatrice. Il controller
svolge varie funzioni tra cui il monitoraggio dei giri al minuto
del disco della cippatrice, il controllo del rullo di avanzamento
e l’emissione di avvisi di manutenzione di routine. La barra di
controllo, ubicata sul canale di avanzamento, controlla il rullo
di avanzamento.
Le funzioni del controller sono descritte in maggiore
dettaglio nel seguito:
Il controller aziona il rullo di avanzamento. Il controller 1.
controlla il numero di giri/min del disco della cippatrice
e non funziona finché il motore sia al valore massimo
di giri/min. Se il disco della cippatrice scende sotto il
numero di giri/min normale di funzionamento, il rullo di
avanzamento si arresta. Quando il disco della cippatrice
torna al valore normale di funzionamento per i giri/min, il
rullo di avanzamento è nuovamente inserito.
È importante portare il motore al massimo valore di
giri/min prima di azionare la cippatrice. Il controller di
alimentazione della cippatrice richiede la rotazione del
disco della cippatrice al valore massimo di giri/min per
funzionare.
NOTA
4.9 BArrA dI cONTrOLLO deL rULLO
dI AVANzAMeNTO
La barra di controllo del rullo di avanzamento è utilizzata
per controllare manualmente la rotazione del rullo di
avanzamento.
La rotazione in avanti (FORWARD, F) è utilizzata per
spostare il materiale nel canale di avanzamento verso le
lame della cippatrice.
La rotazione all’indietro (ReVeRSe, R) è utilizzata per estrarre
il materiale dal canale di avanzamento, allontanandolo dalle
lame della cippatrice.
L’arresto (StOP) è utilizzato per arrestare la rotazione del
rullo di avanzamento.
