ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI
ALIMENTAZIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
5. Installare la nuova cinghia di trasmissione sulle pulegge.
6. Controllare l'allineamento delle pulegge con un bordo diritto e
regolare se necessario.
7. Controllare la tensione della cinghia e regolare se necessario.
La deflessione della cinghia al centro della cinghia dovrà essere
di 1,1 cm quando un carico di 9 kg è collocato contro di essa
(vedere Figura 5.5).
8. Riposizionare la cinghia della pompa idraulica. Regolare la
tensione della cinghia della pompa idraulica facendo scivolare la
pompa stessa nelle scanalature di montaggio. Serrare i bulloni.
9. Riposizionare la protezione della cinghia.
10. Premere il pedale di inserimento della cinghia, avviare il motore,
inserire la cinghia di trasmissione provare l'unità. Regolare le
pulegge e la tensione della cinghia se necessario.
ATTENZIONE
Il mancato rispetto dell'adeguata coppia di serraggio dei bulloni
può causare danni alla cippatrice e/o lesioni personali!
5.9 SOSTITUZIONE DELLA CINGHIA DI
TRASMISSIONE
1. Spegnere il motore.
2. Rimuovere lo schermo della cinghia di trasmissione.
3. Rimuovere la cinghia della pompa idraulica allentando i
bulloni di fissaggio della pompa stessa (Figura 5.4).
4. Eliminare la tensione dalla cinghia di trasmissione premendo
il pedale di inserimento della cinghia. rimuovere la cinghia di
trasmissione dalle pulegge.

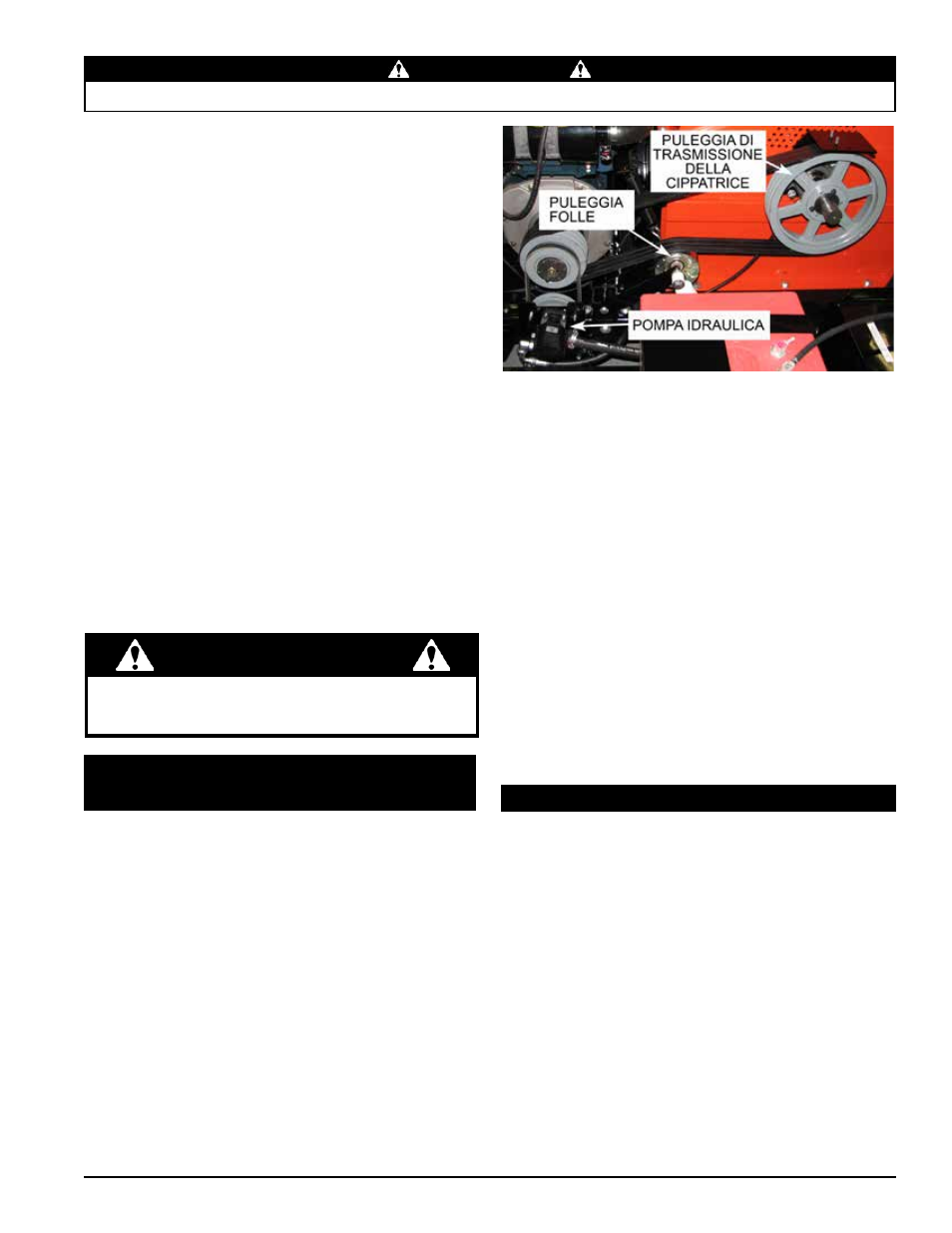

Figure 5.4 Cinghia di trasmissione
Controllare lo stato della cinghia di trasmissione ogni anno o ogni
25 ore di funzionamento, a seconda del limite che si raggiunge
prima. Se la cinghia è incrinata, usurata, sfilacciata o allentata,
sostituirla. Sostituire la cinghia esclusivamente con una cinghia
originale di tipo a fascia multistrato. Non usare cinghie a singolo
strato.
Per sostituire la cinghia:
9. Infilare il collare lato cinghia sull’albero contro il cuscinetto
lato cinghia, accertandosi che la vite di fermo del collare
si allinei con il sensore. Infilare la boccola sull’albero con
la flangia contro il colare e bloccare la boccola sull’albero.
Fissare la puleggia grande alla boccola reinserendo i bulloni
nei fori non filettati e serrarli in modo uniforme, a una coppia
di 20,2 N•m.
10. Riposizionare le cinghie sulle pulegge.
11. Controllare l’allineamento della puleggia con un righello e
regolare il motore se necessario. Controllare la tensione della
cinghia; la sua deflessione nel punto centrale deve essere
pari a 11 mm quando si applica un carico di 9 kg contro di
essa. Vedi Regolazione della tensione della cinghia.
12. Riposizionare la cinghia della pompa idraulica e regolarne
la tensione infilando la pompa nelle scanalature di fissaggio.
Serrare i bulloni (andare al punto 23 se il codice VIN è
5VJAA00178W001015 o successivo).
13. Verificare che il gioco tra la lama più vicina e l'incudine sia pari
a 1,6 mm e serrare i bulloni dell’incudine a 101,7 N•m.
14. Riposizionare le guide e la protezione della cinghia e
riprendere il funzionamento.
15. Premere il pedale di inserimento della cinghia, avviare
il motore, inserire la cinghia di trasmissione e provare la
macchina. Regolare di nuovo la tensione delle pulegge e
della cinghia se necessario.
5.10 SOSTITUZIONE DELL'OLIO
Controllare il livello dell'olio prima di ogni utilizzo. Sostituire l'olio
come indicato nel manuale dell'utente del motore.
