AVVERTENZA:
se il cardine viene stretto eccessivamente la tensione può danneggiare il telaio.
Controdado
VERSIONE A
VERSIONE B
VERSIONE C
Cardine V-Clamp
Esistono varie versioni di V-Clamp. Di seguito vengono fornite istruzioni su come regolare il V-Clamp.
Controllare la propria bicicletta per verificare quale versione di V-Clamp è stata utilizzata e procedere
come da istruzioni appropriate.
Regolare il bullone del cardine in modo che questo possa aprirsi e chiudersi per
effetto di una forza corretta, pari a 39~88 N per i telai in alluminio.
NOTA:
Effettuare la regolazione soltanto a incrementi di 1/16 di giro, per evitare di stringere o
allentare eccessivamente il V-Clamp La regolazione errata del cardine può comportare un
cardine troppo stretto o troppo allentato.

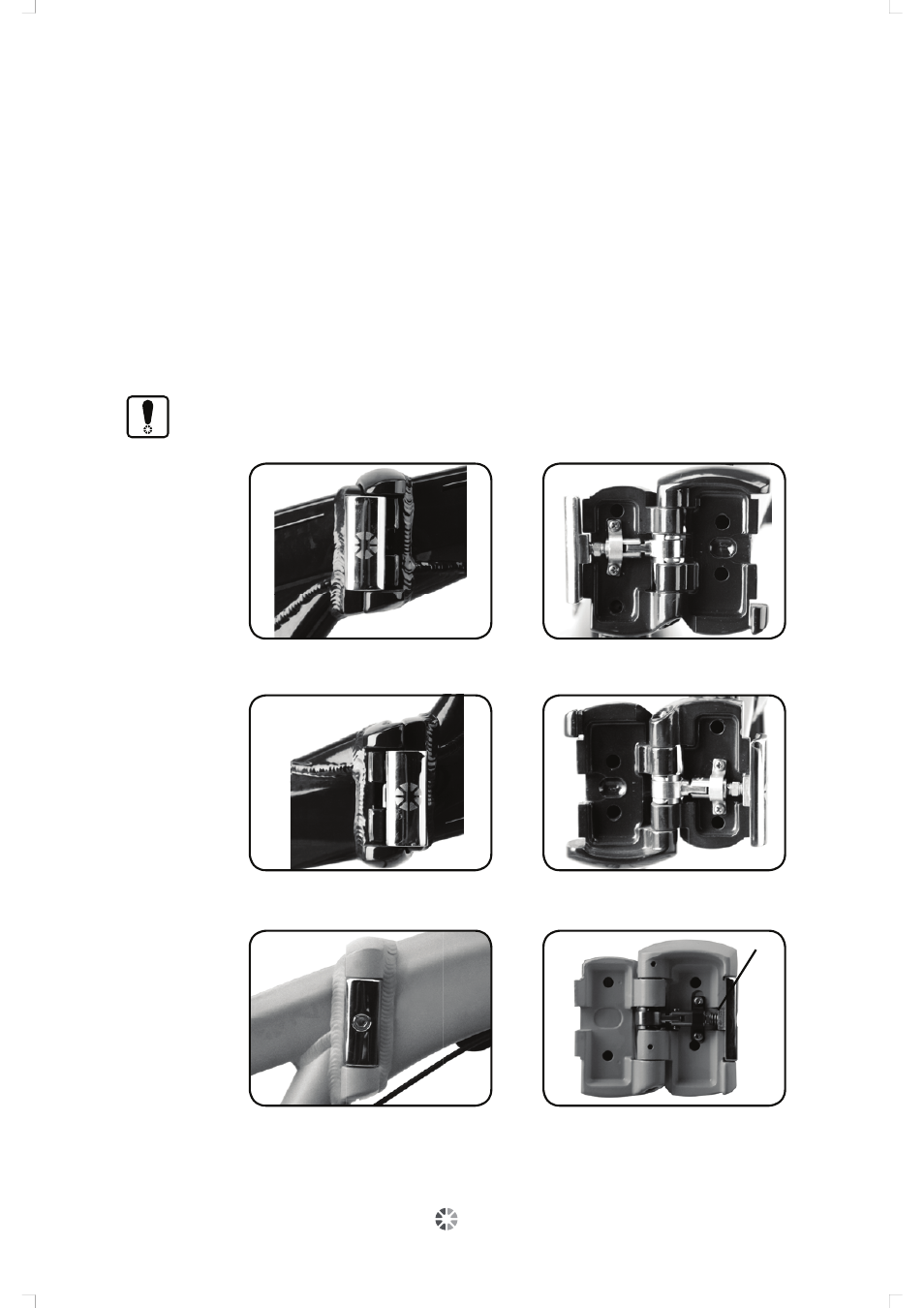

Metà del cardine è posta sulla parte
posteriore del telaio.
Metà del cardine è posta sulla parte
anteriore del telaio.
Il blocco del cardine è posto
completamente nella parte anteriore
del telaio, con il dado di regolazione
sul lato esterno. Per la regolazione
utilizzare una chiave da 6 mm.
Aprire il cardine usando una chiave
da 8 mm per effettuare la regolazione.
Aprire il cardine usando una chiave
da 8 mm per effettuare la regolazione.
Aprire il cardine prima di effettuare
qualsiasi regolazione. Allentare il
controdado usando una chiave da
10 mm.
