REGOLAZIONI GAS
Se l'apparecchiatura risulta predisposta per un diverso tipo
di gas da quello di alimentazione disponibile, si devono
cambiare gli iniettori, regolare la portata minima, cambiare
portagomma.

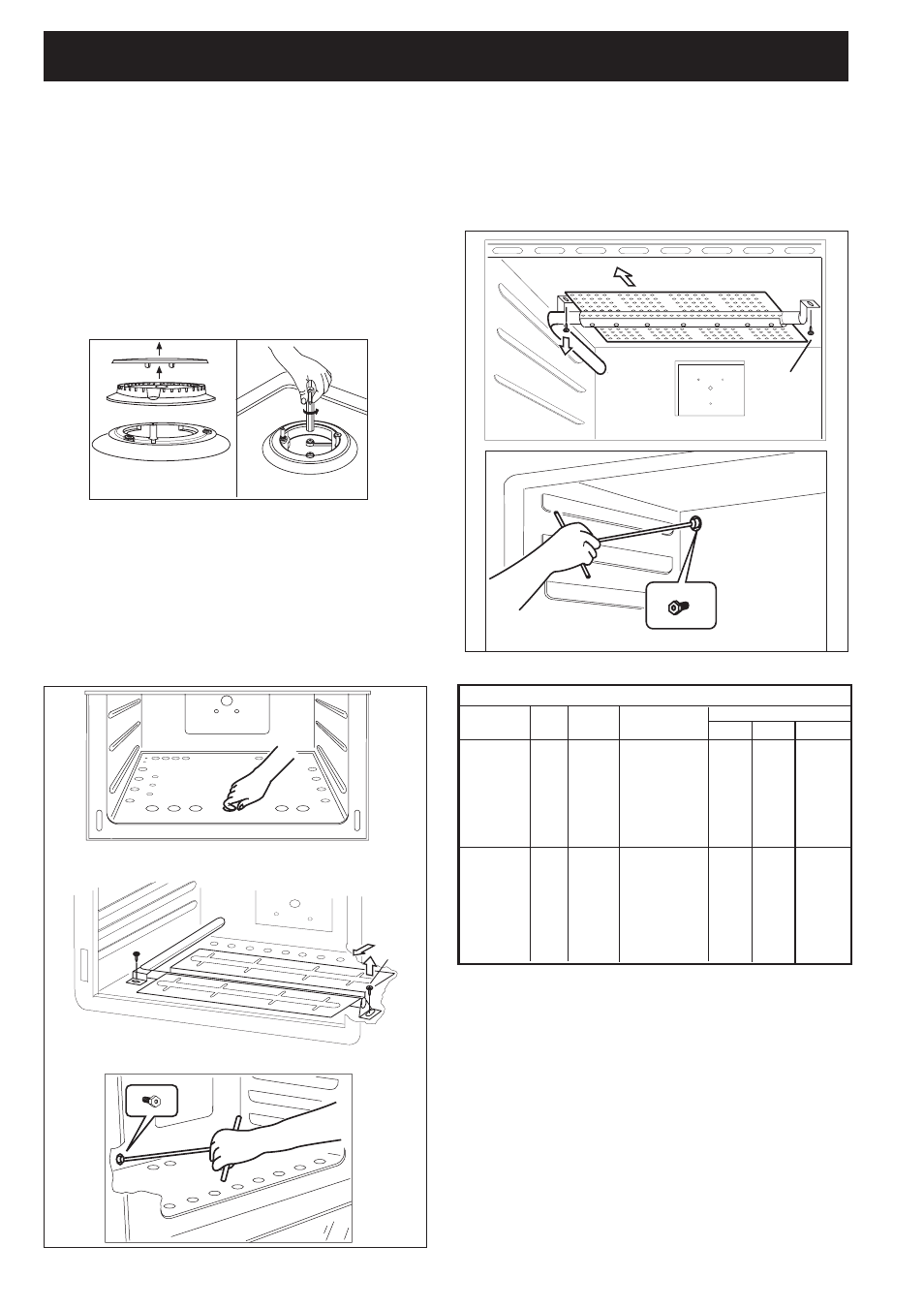

Per cambiare gli iniettori del piano di lavoro, è necessario ef-
fettuare le seguenti operazioni: togliere le griglie; togliere i
bruciatori, gli spartifiamma (vedi fig.A); cambiare l'iniettore
(vedi figura B) e sostituirlo con quello adatto al nuovo tipo di
gas (vedi tab.D). Rimontare il tutto in senso inverso facendo
attenzione a collocare lo spartifiamma in modo coretto sul
bruciatore.
Per cambiare l'iniettore del forno, è necessario effettuare le
seguenti operazioni: aprire la porta del forno, togliere la suo-
la del forno (vedi fig.C), svitare la vite C e smontare il bru-
ciatore del forno (vedi fig.D). Cambiare l'iniettore (vedi fig.E)
e sostituirlo con quello adatto al nuovo tipo di gas (vedi
tab.D). Rimontare il tutto in senso inverso facendo attenzio-
ne a collocare il bruciatore in modo corretto nella sua sede
posteriore.
Per cambiare l'iniettore del grill, è necessario effettuare le
seguenti operazioni: aprire la porta del forno, svitare la vite
C e smontare il bruciatore del grill (vedi fig.F). Cambiare l'i-
niettore (vedi fig.G) e sostituirlo con quello adatto al nuovo
tipo di gas (vedi tab.D). Rimontare il tutto in senso inverso
facendo attenzione a collocare il bruciatore in modo corret-
to nella sua sede posteriore.
TAB. D TABELLA GENERALE INIETTORI
Tipo di gas mbar Ugello Bruciatori Potenza Watt Consumo
mm/100 Posiz.-tipo max. min. max.
123 Rapido 2800 680 267 l/h
METANO 20 97 Semi rapido 1650 450 157 l/h
77 Ausiliario 1000 400 95 l/h
Tripla corona 0 00 l/h
150 Forno 4300 1000 410 l/h
135 Grill 3300 298 l/h
G.P.L. 30 83 Rapido 2800 680 204 g/h
BUTANO 28 65 Semi rapido 1650 450 120 g/h
PROPANO 37 50 Ausiliario 1000 400 73 g/h
Tripla corona 0 1 00 g/h
100 Forno 4300 1000 313 g/h
90 Grill 3300 241 g/h
