8. Estrarre la scheda Ethernet (93) dalla scheda principale, quindi inserire la nuova scheda Ethernet
(93) nella scheda principale come illustrato in Fig. 10.1.4.

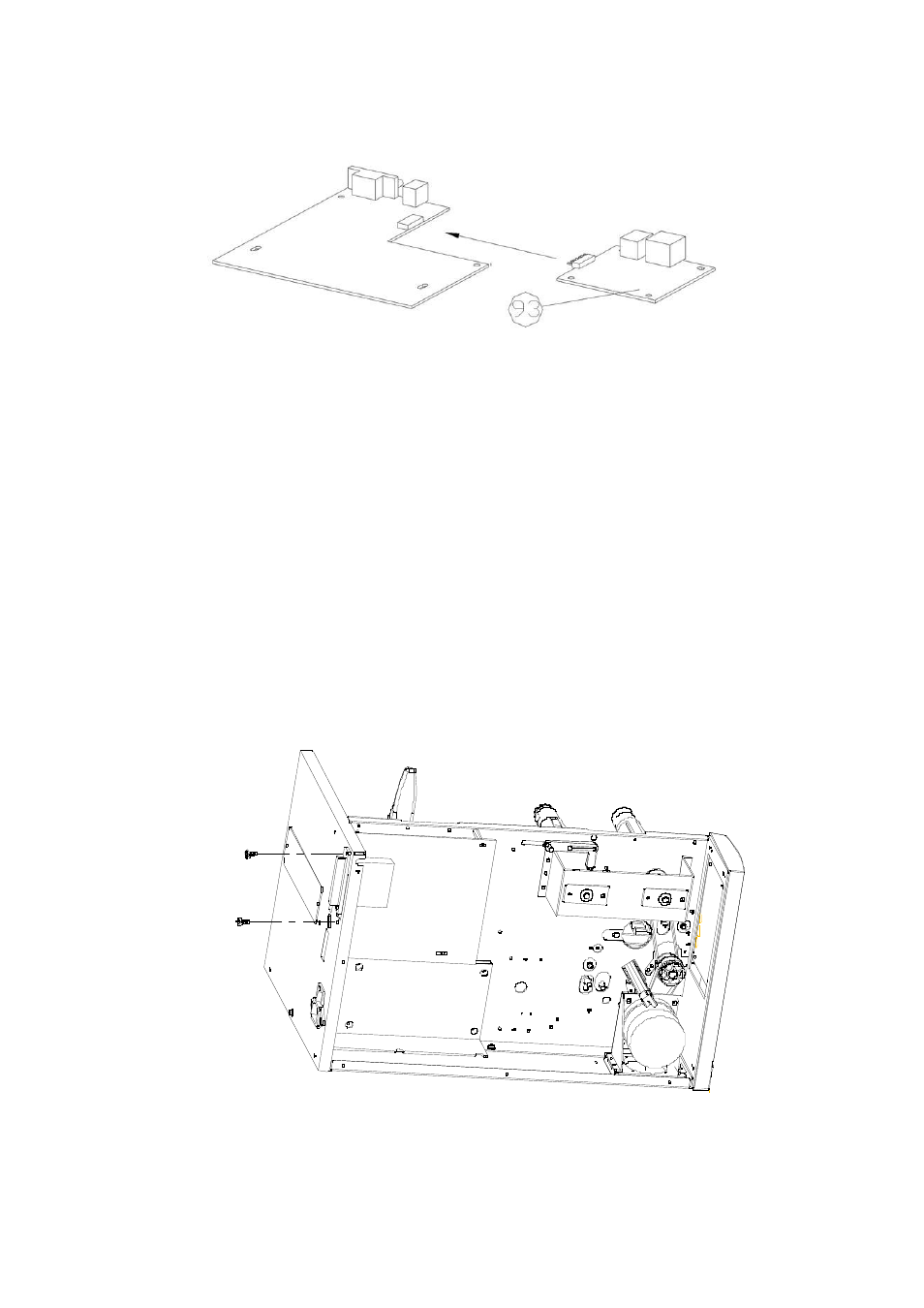

Figura 10.1.4
9. Serrare le 4 viti (B) per fissare la scheda principale.
10. Serrare le 4 viti per fissare lo “chassis della stampante” (30) alla parte inferiore (39).
11. Serrare le 2 viti (I) nella parte inferiore della stampante.
12. Premere e fare clic sull'“interruttore di alimentazione” nel relativo foro situato nel “coperchio
centrale” (27).
10.2 Sostituzione della scheda Ethernet X-2300E/X-3200E
1. Spegnere il dispositivo e scollegare il cavo di alimentazione CA.
2. Aprire il coperchio sul lato sinistro della stampante.
3. Rimuovere le 2 viti su centronics (Fig. 10.2.1).
Figura 10.2.1
