Collegamenti
n.c.
1+
1-
2+
2-
1+
1-
2+
2-

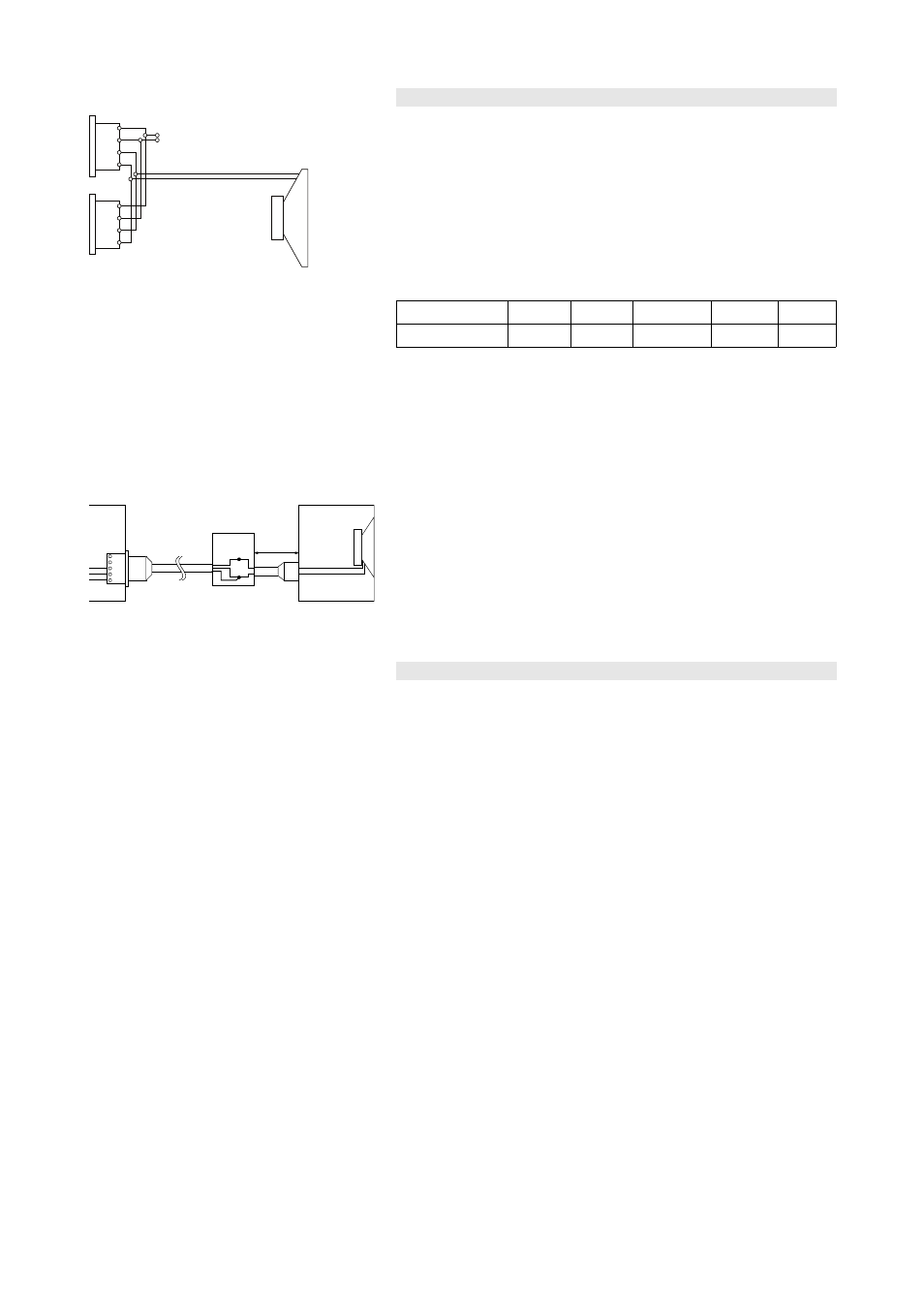

Fig. 3: Cablaggio dei connettori
Il cabinet del sistema Ti-SUB è dotato di una coppia di connettori NL4. I
pin dei due connettori sono collegati in parallelo. Il sistema Ti-SUB utilizza
i pin 2+/2–. I pin 1+/1– sono riservati per i sistemi d&b full range.
Utilizzando il connettore maschio per l'ingresso, il connettore femmina
consente il collegamento diretto di sistemi supplementari.
La versione resistente agli agenti atmosferici (WR) è dotata di un cavo di
ingresso fisso (5 m / 16,4 piedi, tipo H-07-RN-F 2 x 2,5 mm
2 /AWG 13).
Le corrispondenze tra i pin dei connettori NL4 e l'opzione cavo fisso sono
riportate nella tabella seguente.
NL4 1+ 1– 2+ 2– n.d.
Cavo fisso (PG) Marrone (+) Blu (–)
Collegamento delle uscite EP5 dell'amplificatore D12 ai
sistemi per installazione (SenseDrive)
Per poter utilizzare la funzione SenseDrive con il subwoofer, è necessario
utilizzare un amplificatore D12 dotato di connettori EP5.
Se l'amplificatore D12 opera in modalità "Mix TOP/SUB", la funzione
SenseDrive è disponibile solo sul connettore dell'uscita B.
2-wire cable
(max. 3 m /10 ft)
1
2
3
4
5
–
+
D12
amplifier
EP-5 NL4 /
PG
3
Junction
box
4
5
min. 3-wire cable
–
+
Nelle installazioni, la funzione SenseDrive può essere utilizzata anche per
sistemi dotati di connettori NL4 o con l'opzione cavo fisso (PG). Il
collegamento del polo negativo (pin 4 del connettore EP5 proveniente
dall'amplificatore D12) al conduttore SenseDrive (pin 5 del connettore
EP5) viene realizzato in una scatola di giunzione vicina al sistema. Per
non compromettere le prestazioni della funzione SenseDrive, tale
collegamento deve essere effettuato a una distanza dal sistema non
superiore a 3 m.
Funzionamento con amplificatore D6 o D12
Selezionare la configurazione T-SUB del controller.
Per l'amplificatore D12, essa è disponibile nelle modalità "Dual Channel"
e "Mix TOP/SUB".
È possibile collegare un massimo di due sistemi Ti-SUB ad ogni canale
dell'amplificatore D6 o D12.
Impostazioni del controller
Filtro 100 Hz
Inserendo il filtro 100 Hz, la frequenza di taglio superiore del sistema
viene ridotta da 140 Hz a 100 Hz.
Ti-SUB Manuale d'uso (1.0 IT) Pagina 6 di 10
