Sistema di altoparlanti J8

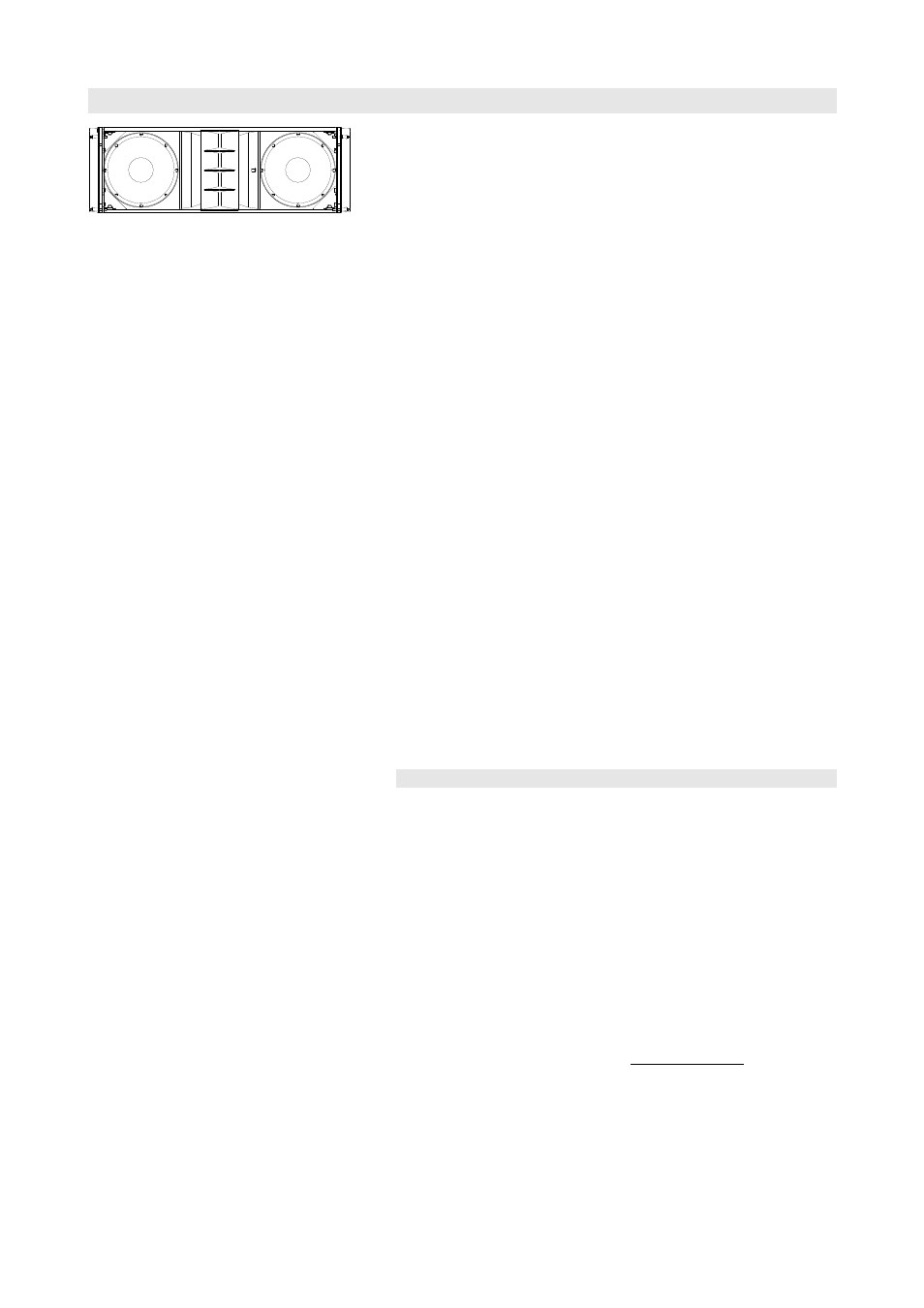

Fig. 1: Sistema di altoparlanti J8
Il J8 è un sistema di altoparlanti di tipo line array per applicazioni di
medie e grandi dimensioni. Con l'ausilio del J FLying Frame, i sistemi J8
possono essere sospesi in colonne verticali, fino a un massimo di 24
moduli, fornendo un pattern di dispersione a direttività costante di 80° sul
piano orizzontale.
Il sistema J8 è acusticamente e meccanicamente compatibile con il
modulo line array J12, che fornisce una dispersione orizzontale di 120°.
Un line array di sistemi Serie J consiste in una combinazione di sistemi J8,
J12 e di subwoofer di tipo cardioide J-SUB.
Il J8 è un sistema a tre vie che adotta due woofer al neodimio da 12" per
le frequenze gravi, un woofer da 10" caricato a tromba per la gamma
media e due driver a compressione con uscita da 1,4" e bobina da 3" per
le frequenze acute, accoppiati ad un dispositivo a guida d'onda dedicato.
I segmenti di onda cilindrica prodotti da ciascun sistema si accoppiano
senza discontinuità, sommandosi in modo coerente. Gli angoli di apertura
tra sistemi adiacenti possono variare tra 0° e 7°.
I sistemi J8 vengono pilotati da due canali dell'amplificatore d&b D12,
che provvede al crossover attivo tra la sezione grave e quella medio-alta.
Il crossover tra la gamma media e quella acuta è realizzato tramite rete
passiva interna al cabinet.
Tutti i componenti sono disposti simmetricamente rispetto all'asse centrale
del cabinet, al fine di produrre un pattern di dispersione perfettamente
simmetrico. Questa configurazione permette di ottenere una transizione
particolarmente graduale fra le diverse vie, e una sovrapposizione ben
definita tra le bande di frequenza adiacenti, che si traduce in una
dispersione verticale coerente e accurata. Grazie alla configurazione a
dipolo acustico dei woofer per le basse frequenze, la dispersione
nominale di 80° viene mantenuta fino a 300 Hz.
La risposta in frequenza si estende da 48 Hz a oltre 17 kHz.
Il cabinet del sistema J8 è realizzato in multistrato marino con finitura PCP
(Polyurea Cabinet Protection) antiurto e resistente agli agenti atmosferici. Il
lato anteriore del cabinet è protetto da una griglia metallica rigida. Sui
pannelli laterali e su quello posteriore sono disposte quattro maniglie.
Array e componenti rigging per la Serie J
I sistemi vengono collegati meccanicamente utilizzando i ganci rigging
presenti ai lati del pannello frontale e il gancio centrale sul pannello
posteriore, che funge anche da dissipatore di calore per il woofer della
gamma media. Tutti i necessari componenti rigging sono montati
permanentemente sul cabinet e vengono armati all'occorrenza.
Una descrizione dettagliata dei componenti rigging della la Serie J è
riportata nel manuale di rigging per i sistemi Serie J, fornito insieme
all'accessorio J Flying frame.
Una descrizione dettagliata riguardo alla progettazione e alla
configurazione dei sistemi line array Serie J è riportata nel bollettino
tecnico "TI 385 Progettazione e dimensionamento dei sistemi Serie J, Q e
T, d&b ArrayCalc" fornito anch'esso con l'accessorio J Flying frame.
Il software di calcolo per sistemi line array d&b ArrayCalc può essere
scaricato dal sito web d&b all'indirizzo www.dbaudio.com.
