Funzionamento
ATTENZIONE ! Pilotare il sistema J-INFRA esclusivamente con un amplificatore d&b
correttamente configurato per non danneggiare i componenti del sistema.
E' possibile pilotare un unico sistema J-INFRA con ogni coppia di canali di
uscita dell'amplificatore, selezionando la modalità "2-Way Active" e
impostando la configurazione J-INFRA.
INPUT A
OUT A
2-Way
SenseDrive
OUT B
2-Way AMP B
AMP A

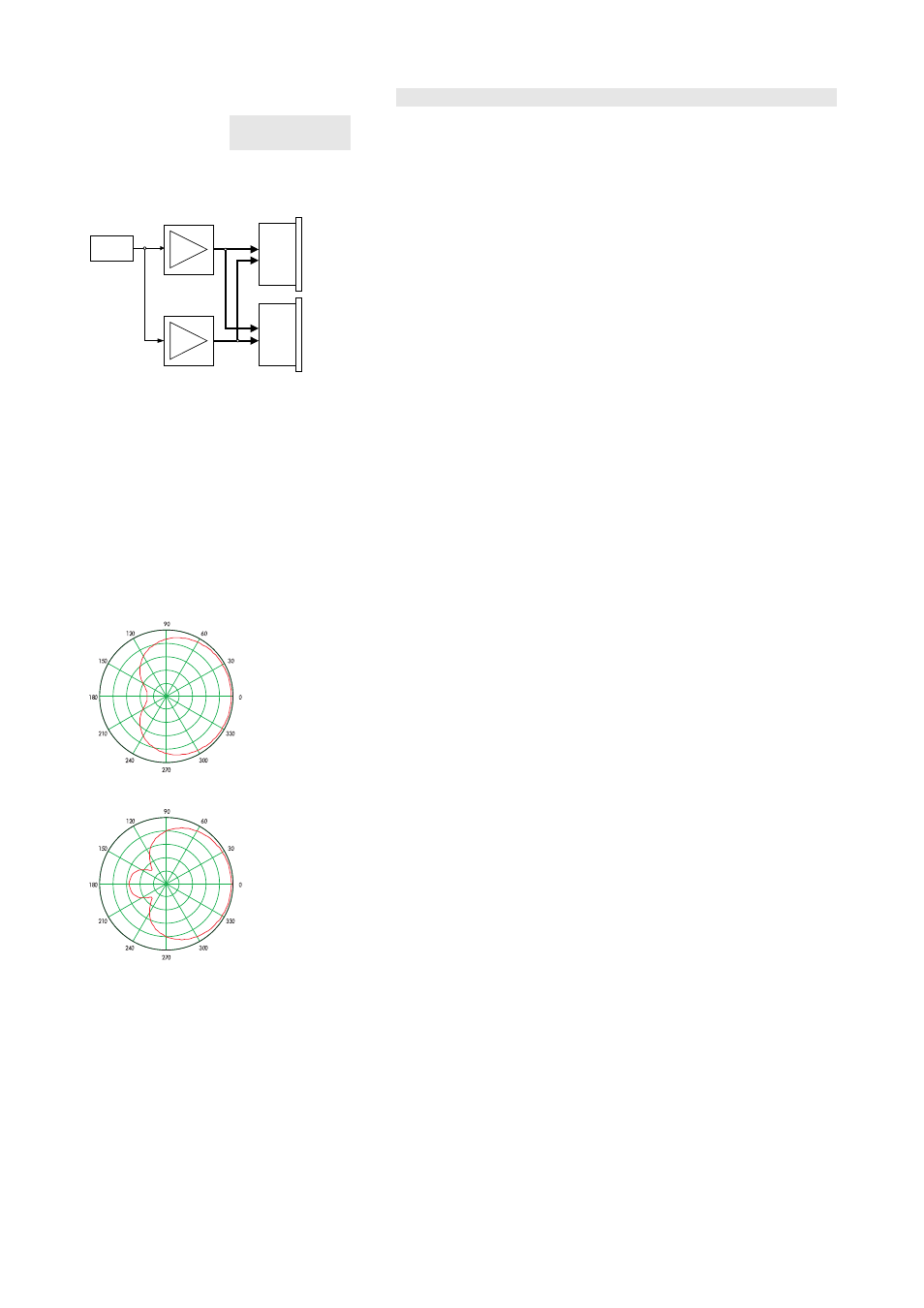

Fig. 3: Modalità 2-Way Active con
assegnazione degli ingressi e delle uscite
dell'amplificatore D12
Il segnale d'ingresso entra in un canale dell'amplificatore, mentre
l'instradamento verso il secondo canale avviene tramite link interno.
In caso dell'amplificatore D12, per abilitare la funzione SenseDrive, il
sistema di altoparlanti deve essere collegato all'uscita A.
I due canali sono regolati in modo da creare un pattern di dispersione di
tipo cardioide, garantendo così la massima reiezione verso la parte
posteriore.
Impostazioni del controller
Quando i sistemi J-INFRA sono collocati in prossimità dei sistemi J-SUB,
selezionare la modalità standard.
Filtro 70 Hz
Quando i sistemi J-INFRA sono posti lontano dai sistemi J-SUB si verifica un
minore effetto di accoppiamento tra i sistemi. Selezionando il filtro 70 Hz
questo effetto viene compensato estendendo a 70 Hz il limite di frequenza
superiore.
Filtro HCD
Fig. 4: Diagramma polare cardioide
Fig. 5: Diagramma polare ipercardioide
Selezionando il filtro HCD (ipercardioide) è possibile ottimizzare la
regolazione dei canali relativi ai woofer anteriori e posteriore per la
massima reiezione sui lati destro e sinistro dietro al sistema, fornendo un
pattern di dispersione di tipo ipercardioide. Questa caratteristica è
particolarmente utile per una configurazione con i subwoofer impilati ai lati
destro e sinistro di un palco, poiché garantisce la minima interferenza sul
palco stesso.
La modalità HCD può essere utilizzata sia per la diffusione in campo
libero , sia in presenza di pareti posteriori. La distanza minima rispetto alle
pareti posteriori è garantita dalle ruote presenti sul retro del cabinet.
Anche nella modalità HCD, i sistemi J-INFRA adiacenti devono essere
distanziati tra loro di almeno 60 cm.
