d&b E4 Manuale d'uso
Pagina 8
Unità E4
Impedenza nominale
16 ohm
Potenza (RMS / picco 10 ms)
60/400 W
Angolo di dispersione nominale (orizz. x vert.)
100° conici
Componenti
woofer da 4“ con magnete al neodimio
tweeter a cupola da 0.75”, montato coassialmente
crossover passivo
Collegamenti
2 x NL4
1 x morsettiera a due poli con terminali a pressione (PT - fino a 6 mm
2
)
Assegnazione dei pin
NL4: 1+ / 1–
Terminali a pressione: Rosso: (+) / Nero: (–)
Peso
1.1 kg (2.4 lb)
Caratteristiche del sistema E5
Risposta in frequenza (–5 dB standard)
85 Hz - 20 kHz
Risposta in frequenza (–5 dB modalità CUT)
130 Hz - 20 kHz
Pressione acustica max. (1 m, campo libero) con D6
116 dB
Pressione acustica max. (1 m, campo libero) con D12
117 dB
(SPLmax di picco, segnale di prova: rumore rosa con fattore di cresta
4)
Livello di ingresso (100 dB-SPL/1 m)
–6 dBu
Unità E5
Impedenza nominale
16 ohm
Potenza (RMS / picco 10 ms)
60/400 W
Angolo di dispersione nominale (orizz. x vert.)
100° conici
Componenti
woofer da 5“ con magnete in ferrite
tweeter a cupola da 1”, montato coassialmente
crossover passivo
Collegamenti
2 x NL4
1 x morsettiera a due poli con terminali a pressione (PT - fino a 6 mm
2
)
Assegnazione dei pin
NL4: 1+ / 1–
Terminali a pressione: Rosso: (+) / Nero: (–)
Peso
2.7 kg (6.0 lb)

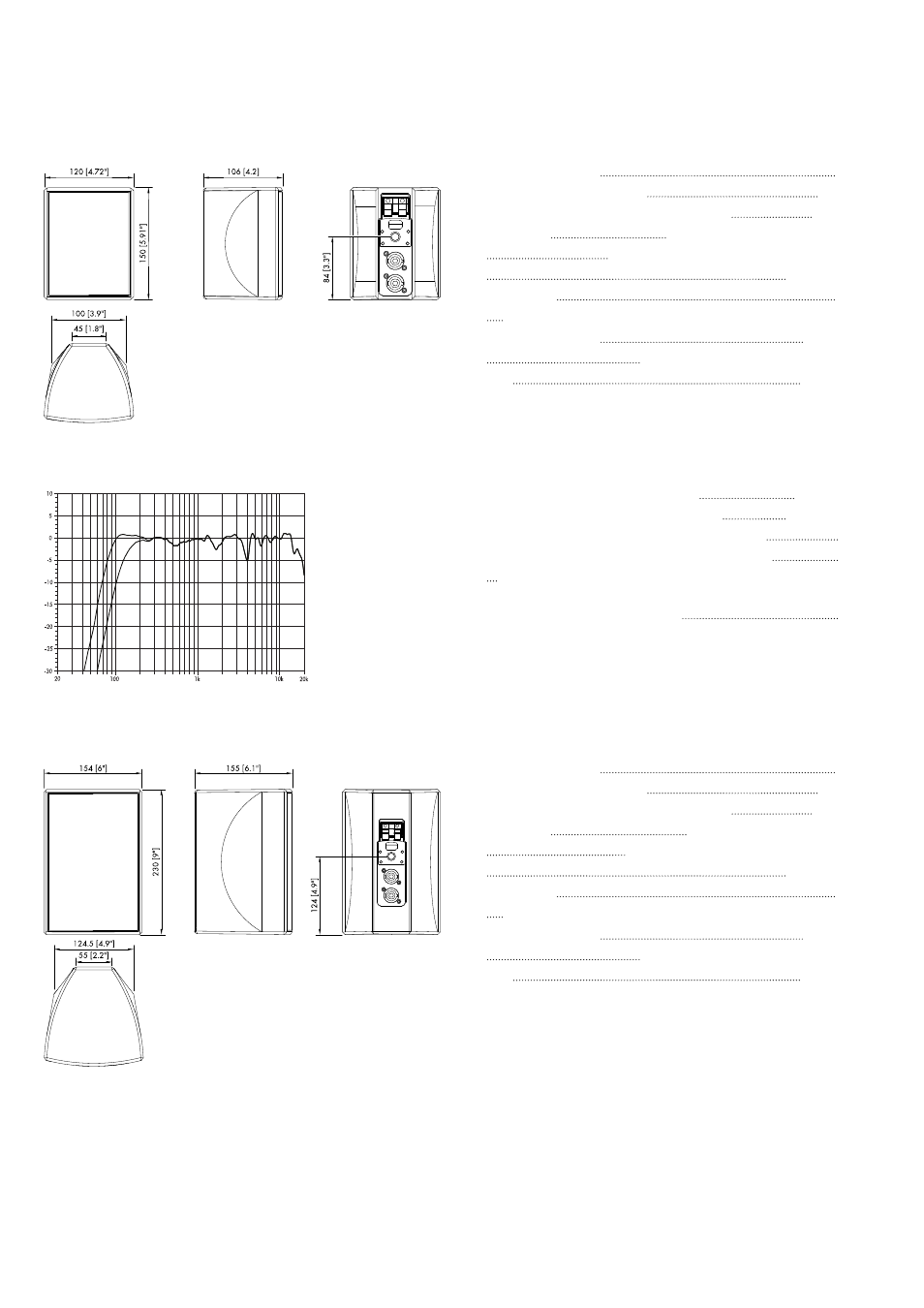

Fig. 10: Dimensioni del cabinet E4 in mm [pollici]
Fig. 11: Risposta in frequenza del sistema E5,
modalità standard e CUT
Fig. 12: Dimensioni del cabinet E5 in mm [pollici]
