Collegamenti

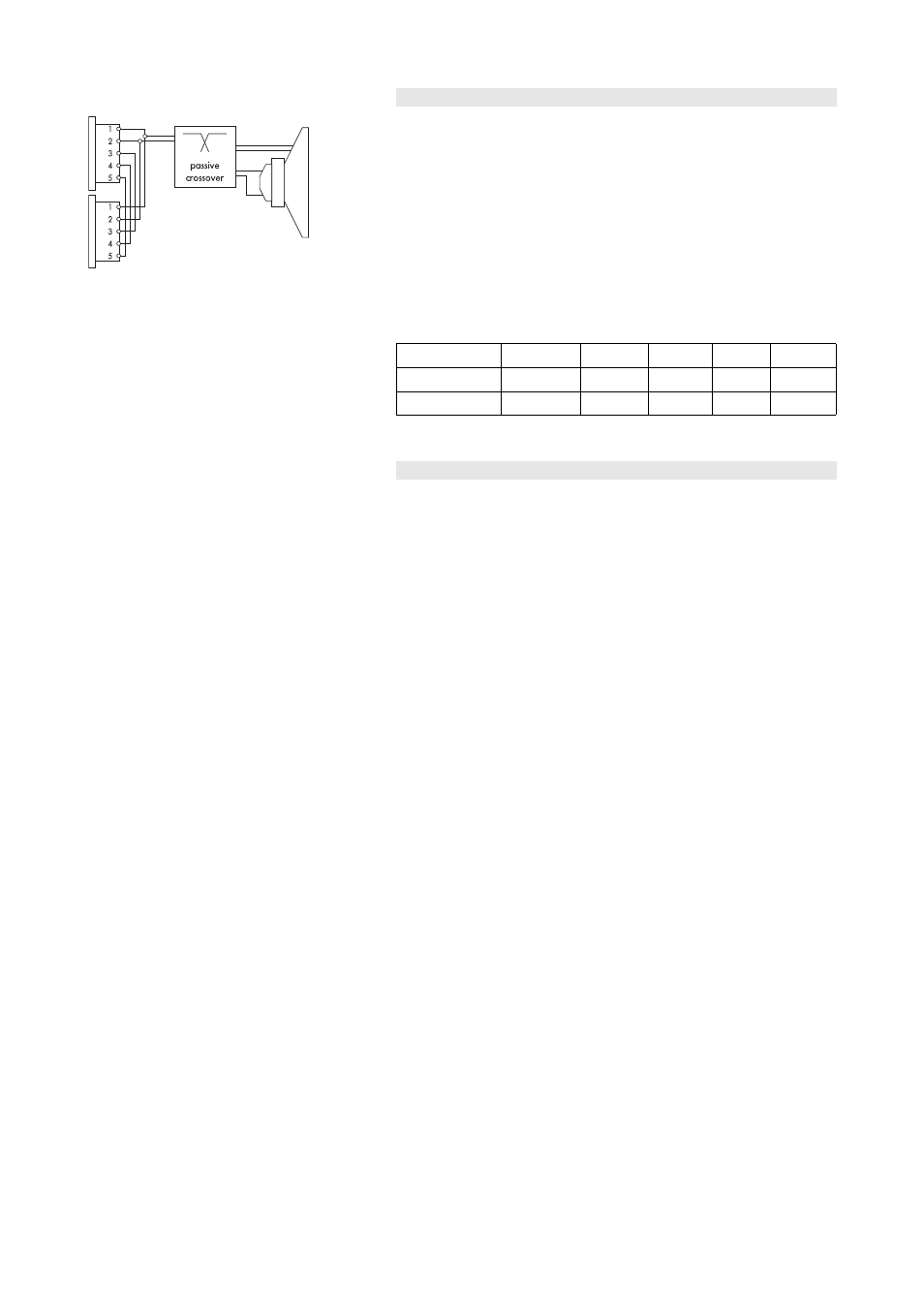

Fig. 3: Cablaggio dei connettori
Il cabinet del sistema E12 è dotato di una coppia di connettori EP5. I
cinque pin dei due connettori sono collegati in parallelo. Il sistema E12
utilizza i pin 1/2. I pin 3/4 e 5 sono riservati per i subwoofer attivi, con
il pin 5 utilizzato come SenseDrive (disponibile solo con l'uso di un
amplificatore D12 e cablaggio a 5 conduttori). Utilizzando il connettore
maschio per l'ingresso, il connettore femmina consente il collegamento
diretto di sistemi supplementari.
Come opzione, il sistema E12 può essere fornito in versione con
connettori NL4.
Le corrispondenze tra i pin dei connettori EP5 e NL4 e l'opzione cavo
fisso sono riportate nella tabella seguente.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.d.
Cavo fisso (PG) Marrone (+) Blu (–)
Funzionamento con amplificatore D6 o D12
Selezionare la configurazione E12 o E12-D del controller.
Per l'amplificatore D12, essa è disponibile nelle modalità "Dual
Channel" e "Mix TOP/SUB". Per combinazioni con subwoofer pilotati in
maniera indipendente, alimentate con un singolo cavo a 4/5 fili, è
necessario selezionare la modalità "Mix TOP/SUB".
Gli amplificatori D6 e D12 prevedono le configurazioni supplementari
E12-X ed E12-DX da selezionare quando i sistemi E12 o E12-D sono
utilizzati in combinazione con altoparlanti passivi E15X-SUB sullo stesso
canale. Esse forniscono una correzione specifica per la risposta in
frequenza complessiva di questi sistemi.
Se si seleziona la configurazione E12 (E12-D), è possibile collegare un
massimo di due sistemi E12 (E12-D) al relativo canale dell'amplificatore
D12 o D6.
Se si seleziona la configurazione E12-X (E12-D-X), è possibile collegare
una combinazione di un sistema E12 (E12-D) e un sistema E15X-SUB al
relativo canale dell'amplificatore D12 o D6.
In applicazioni con bassi livelli continui e con bassa temperatura
ambiente, è possibile collegare fino a tre sistemi a un canale
dell'amplificatore D12.
Impostazioni del controller
Per ottimizzare il comportamento che il sistema presenta all'ascolto,
sono disponibili le funzioni CUT, HFA e CPL.
Filtro CUT
Il filtro CUT attenua la risposta in bassa frequenza del sistema E12, che
risulta così configurato per l'utilizzo congiunto con E15X-SUB in
modalità attiva o di altri subwoofer attivi d&b.
