2.1. Descrizione
12S-SUB è un subwoofer compatto dalle prestazioni elevati, da
inpiegare per integrare i sistemi d&b Serie xS. Il cabinet ospita un
woofer al neodimio da 12” a lunga escursione in volume bass-
reflex.
La risposta in frequenza si estende da 45 Hz a 130/100 Hz.
Il cabinet è realizzato in multistrato marino con finitura in vernice
nera antiurto. Il lato anteriore del cabinet è protetto da una griglia
metallica rigida rivestita da uno strato intercambiabile di schiuma
acusticamente trasparente. Quattro piedini di gomma impediscono
il movimento del cabinet e proteggono dai graffi il pannello infe-
riore.
Il cabinet è conforme alla norma DIN 18032-3 riguardo alla Resi-
stenza ai Colpi di Palla.
Componenti rigging
I pannelli laterali del sistema 12S-SUB sono entrambi equipaggiati
con una coppia di inserti filettati M10 per il fissaggio della staffa
Z5412 Horizontal bracket 12S-SUB. Gli inserti sono protetti da
tappi in colore coordinato al cabinet. I tappi devono essere rimossi
prima del montaggio di qualsiasi accessorio.
Opzioni per il cabinet
La versione resistente agli agenti atmosferici (WR) è idonea per
l'impiego all'aperto (grado di protezione IP34 con inclinazione ver-
ticale fino a 0°). Il cabinet è rivestito con trattamento PCP
(Polyurea Cabinet Protection) ed è disponibile solo nel colore nero.
2.2. Collegamenti
Il sistema è dotato di una coppia di connettori NL4 e di una mor-
settiera a due poli con terminali a vite (ST). Tutti i pin dei due con-
nettori sono collegati in parallelo. Il sistema utilizza i pin 2+/2–. I
pins 1+/1– sono riservati per i sistemi d&b full range.
La versione resistente agli agenti atmosferici (WR) è dotata di un
cavo di ingresso fisso (tipo PG, H07-RN-F, 2 x 2.5 mm
2
(AWG 13), lunghezza standard 5.5 m (18 ft).
Le corrispondenze tra le opzioni di cablaggio disponibili sono
riportate nella tabella seguente.
NL4 1+ 1– 2+ 2–
ST n.a. n.a. + –
PG n.a. n.a. Marrone (+) Blu (–)

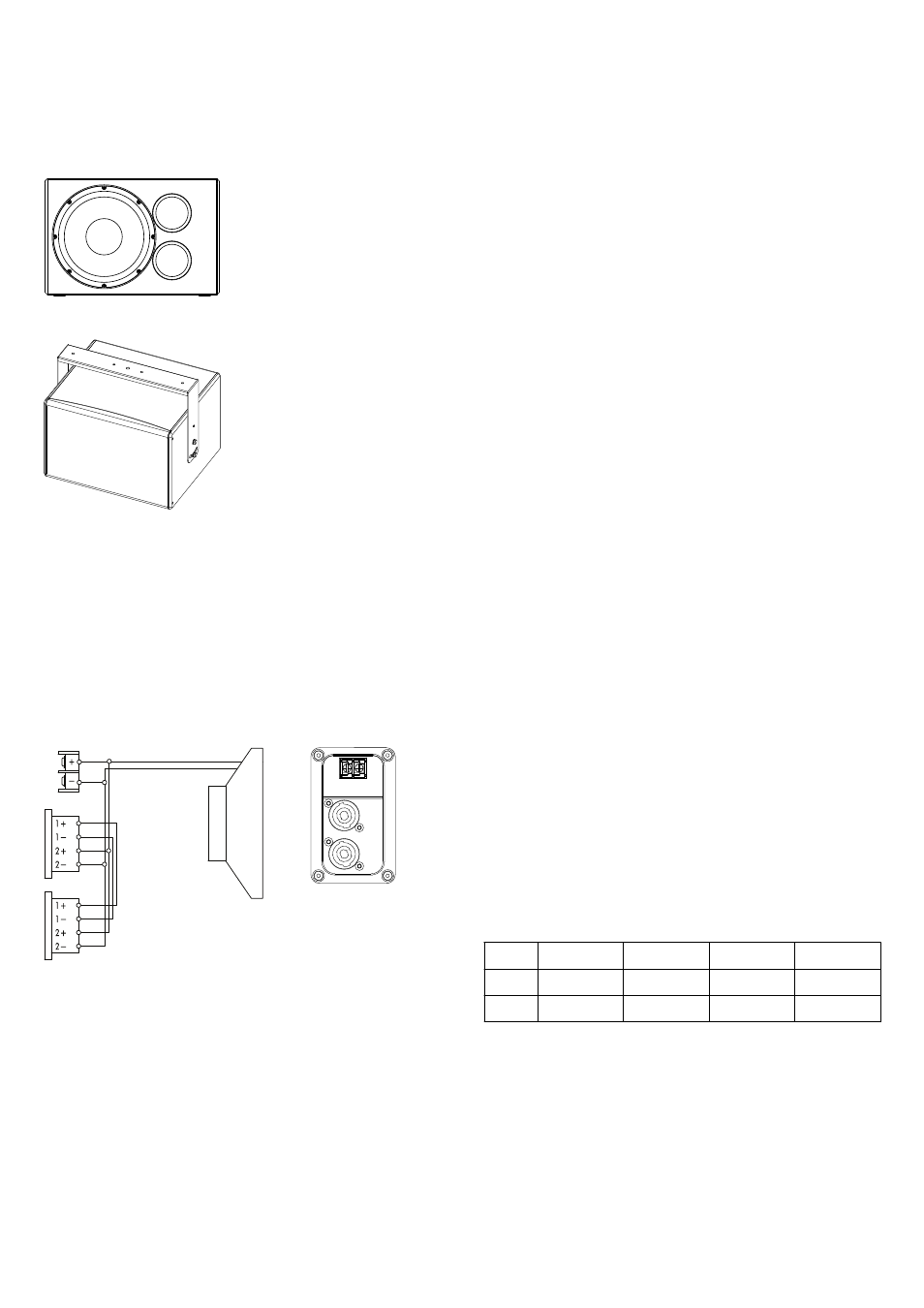

Fig. 1: Sistema 12S-SUB
Esempi di montaggio:
12S-SUB installato a soffitto con la staffa Z5412 Horizontal bracket 12S-SUB.
Fig. 2: Cablaggio dei connettori
