Cablaggio tramite connettori NL4 e coperchio
I due connettori femmina NL4 presenti sul pannello di connessione
del cabinet sono posizionati in una rientranza per permettere l'uti-
lizzo della placca di copertura [1] anche con l'uso di cavi con
connettori NL4, come mostrato nella figura a lato.
Nota: Per tale opzione, devono essere utilizzati connettori
Neutrik tipo NL4FC.
La placca è dotata di due fori pre-tagliati per permettere il collega-
mento in parallelo del sistema di altoparlanti.
Per utilizzare il collegamento tramite connettori NL4, seguire la
medesima procedura appena descritta nella sezione intitolata Þ
"Cablaggio con cavo fisso" a pag. 6.
2.3. Funzionamento
AVVISO!
Pilotare i sistemi d&b esclusivamente con un amplificatore d&b cor-
rettamente configurato per non danneggiare i componenti del
sistema.
Funzionamento con amplificatore D6 o D12
Selezionare la configurazione 10S/A del controller per i sistemi di
altoparlanti 10A.
Selezionare la configurazione 10S/A-D del controller per i sistemi
di altoparlanti 10A-D.
Per l'amplificatore D12, esse sono disponibili nelle modalità "Dual
Channel" o "Mix TOP/SUB". Per combinazioni con subwoofer pilo-
tati in maniera indipendente, alimentate con un singolo cavo a 4
fili, è necessario selezionare la modalità "Mix TOP/SUB".
È possibile collegare un massimo di tre sistemi 10A o 10A-D ad
ogni canale dell'amplificatore D6 o D12.
2.3.1. Impostazioni del controller
Per ottimizzare il comportamento che il sistema presenta all'a-
scolto, sono disponibili le funzioni CUT, HFA e CPL.
Filtro CUT
Il filtro CUT attenua la risposta in bassa frequenza del sistema, che
risulta così configurato per l'utilizzo congiunto con subwoofer attivi
d&b.

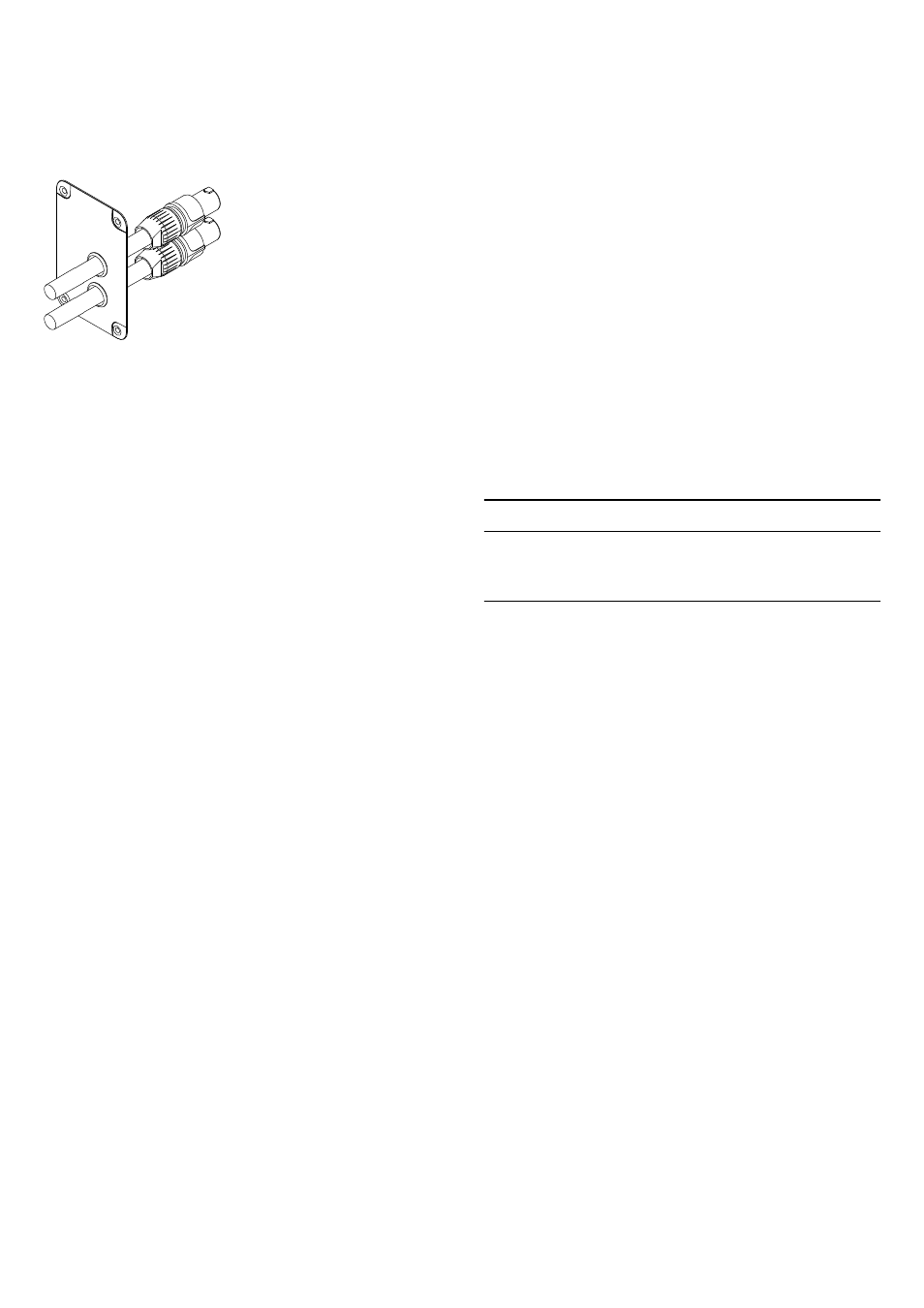

Fig. 5: Cablaggio tramite connettori NL4 e placca di copertura [1]
