SRP-350/352III
Rev. 1.03 - 12 -

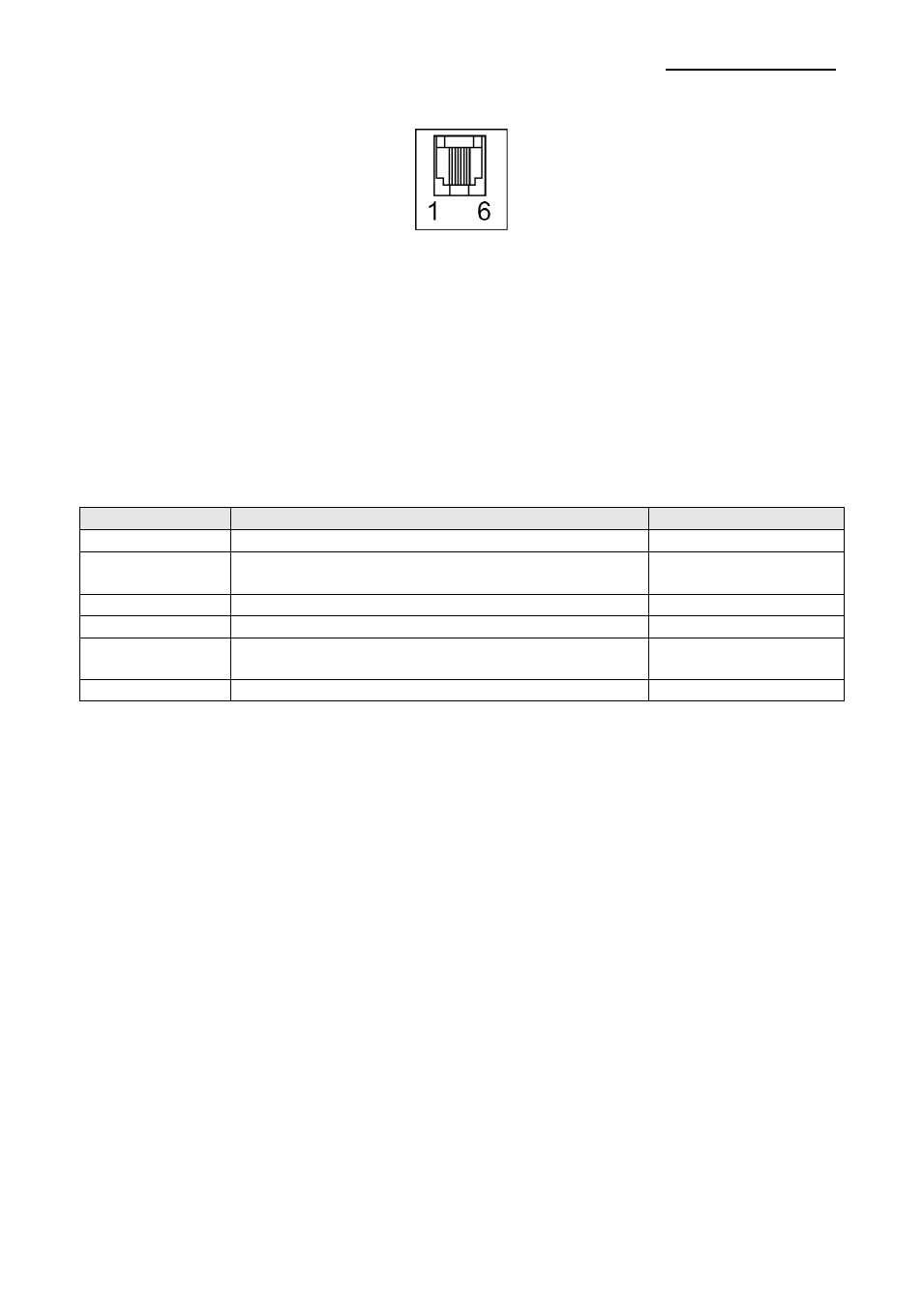

1-3 Collegamento del cassetto
Connettere il cavo di connessione del cassettodi contanti alla connessione del cassettodi
contanti nel retro della stampante.
※ Avvertenza
Utilizzare un cassetto di contanti adatto alle specifiche della stampante. Usare un
cassettodi contanti non adatto può causare problemi al cassettodi contanti e alla
stampante.
※ Avviso
Non collegare un linea telefonica al connettore del cassetto di espulsione.
Altrimenti, la linea telefonica e il computer potrebbero danneggiarsi.
Numero del pin Nome del segnale Direzione
1
Messa a terra dell‘involucro
-
2
Segnale 1 dell’alimentazione
dell’espulsione del cassetto
Uscita
3
Segnale dell’apertura/chiusura del cassetto
Ingresso
4 24V -
5
Segnale w dell’alimentazione
dell’espulsione del cassetto
Uscita
6 Messa a terra del segnale -
