Rev. 1.09 - 11 -
SRP-350

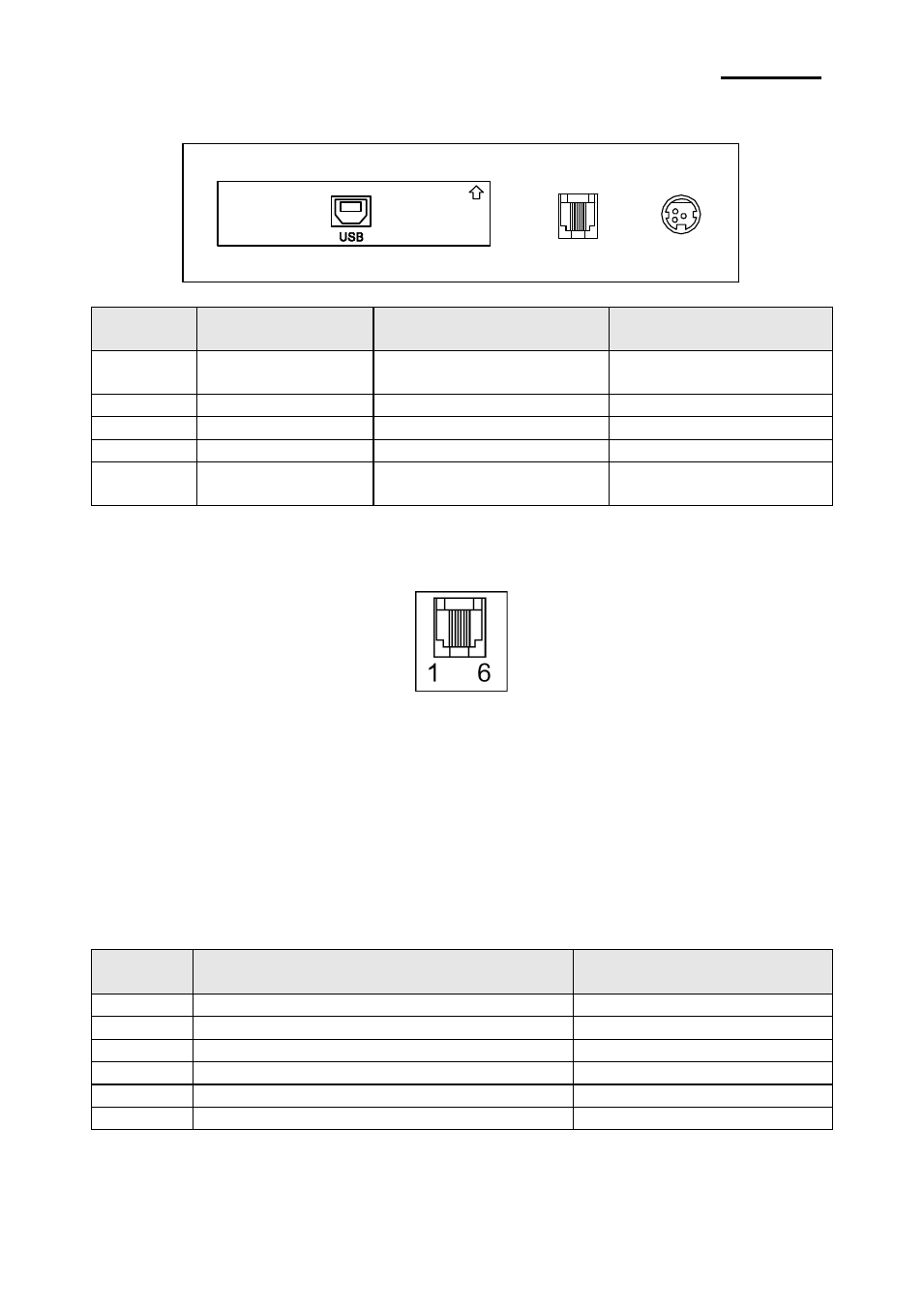

1-2-4 Interfaccia USB
Numero
del pin
Nome del segnale Colore assegnato Funzione
Shell Schermo Cavo di drenaggio
Messa a terra
dell’involucro
1 VBUS Rosso
Alimentazione dell’host
2 D- Bianco Linea dei dati (D-)
3 D+ Verde Linea dei dati (D+)
4 GND Nero
Messa a terra del
segnale
1-3 Connessione del cassetto
※ AVVERTENZA
- Usare un cassetto che corrisponde alle specifiche della stampante. L’utilizzo di un
cassetto non adatto può danneggiare sia il cassetto, sia la stampante.
※ PRECAUZIONE
-
Non collegare al connettore dell’espulsione del cassetto una linea telefonica, altrimenti
possono essere danneggiati sia la stampante, sia la linea telefonica.
Attaccare il cavo del cassetto al connettore dell’espulsione del cassetto sulla parte
posteriore della stampante, accanto al connettore dell’alimentazione.
Numero
del pin
Nome del segnale Direzione
1
Messa a terra dell’involucro
-
2 Segnale 1 dell’espulsione del cassetto Uscita
3
Segnale dell’apertura/chiusura del cassetto
Ingresso
4 +24V -
5 Segnale 2 dell’espulsione del cassetto Uscita
6 Messa a terra del segnale -
TIPO IFA-U
Connettore
dell’espulsione
del cassetto
Connettore
dell’alimentazione
Connettore USB
