IT9

12.1 Note generali sui collegamenti

I collegamenti negativi di entrata e uscita sono tutti comuni.
La messa a terra deve essere sempre collegata, a prescindere
alle altre apparecchiature in uso. Solo il telaio e lo schermo
elettrostatico all’interno del trasformatore sono collegati a terra,
ma non il negativo del segnale. Per evitare ronzii, il negativo del
segnale dell’intero sistema deve essere collegato alla messa a
terra in un solo punto.

12.2 Note sulla protezione

Se il telaio esterno dell’amplificatore raggiunge i 70°C a causa
dell’uso prolungato ad alta potenza, l’alimentazione viene interrotta
e il logo illuminato si spegne fino all’avvenuto raffreddamento
dell’unità. Questa operazione potrebbe richiedere fino a trenta
minuti.

SE LA PROTEZIONE TERMICA DELL’AMPLIFICATORE
ENTRA IN FUNZIONE SIGNIFICA CHE C’È STATO UN
UTILIZZO PROLUNGATO A UN VOLUME TROPPO ELEVATO.
I DIFFUSORI POTREBBERO ESSERE A RISCHIO. IL VOLUME
DEVE ESSERE RIDOTTO.

12 Installazione e uso del NAP 200

Il NAP 200 deve essere installato su un supporto concepito appositamente a questo scopo.
Installatelo nella posizione definitiva prima di collegare i cavi e di accenderlo. Prima di
accendere il NAP 200, accendete le sorgenti audio e il preamplificatore, con il volume al
minimo. Il tasto di accensione del NAP 200 è situato sul pannello frontale.

Il NAP 200 può alimentare i preamplificatori Naim Audio appropriati. L’alimentazione è fornita
dall’ingresso DIN.

Fate molta attenzione quando sollevate o spostate l’unità perché è molto pesante.
Assicuratevi che la superficie sulla quale viene posizionata l’unità sia in grado di sopportarne
il peso.

12.3 Connettori e cavi dei diffusori

Per collegare i diffusori all’uscita del NAP 200 si consiglia di
utilizzare solo cavi Naim Audio. Insieme all’unità vengono forniti
dei connettori per diffusori Naim Audio che devono essere
utilizzati per rispondere alle vigenti normative di sicurezza
europee.

L’AMPLIFICATORE POTREBBE SUBIRE DANNI SE, PER
COLLEGARE I DIFFUSORI, VENGONO UTILIZZATI CAVI AD
“ALTA DEFINIZIONE” O ALTRI CAVI SPECIALI.

Quando si collegano i diffusori, assicuratevi che siano “in fase”.
“In fase” significa che l’orientamento dei poli positivo e negativo
su entrambe le estremità del cavo (diffusore e amplificatore) deve
essere lo stesso per entrambi i canali.

ingresso alimentazione e

fusibile

ingresso segnale ch1 (L)

e ch2 (R) e alimentazione

preamp

ch2

-ve

ch1

24V

0.3A

Ingresso/Presa di

alimentazione preamp

NAP 200

diffusore

sinistro

diffusore

destro

13 Collegamenti del NAP 200

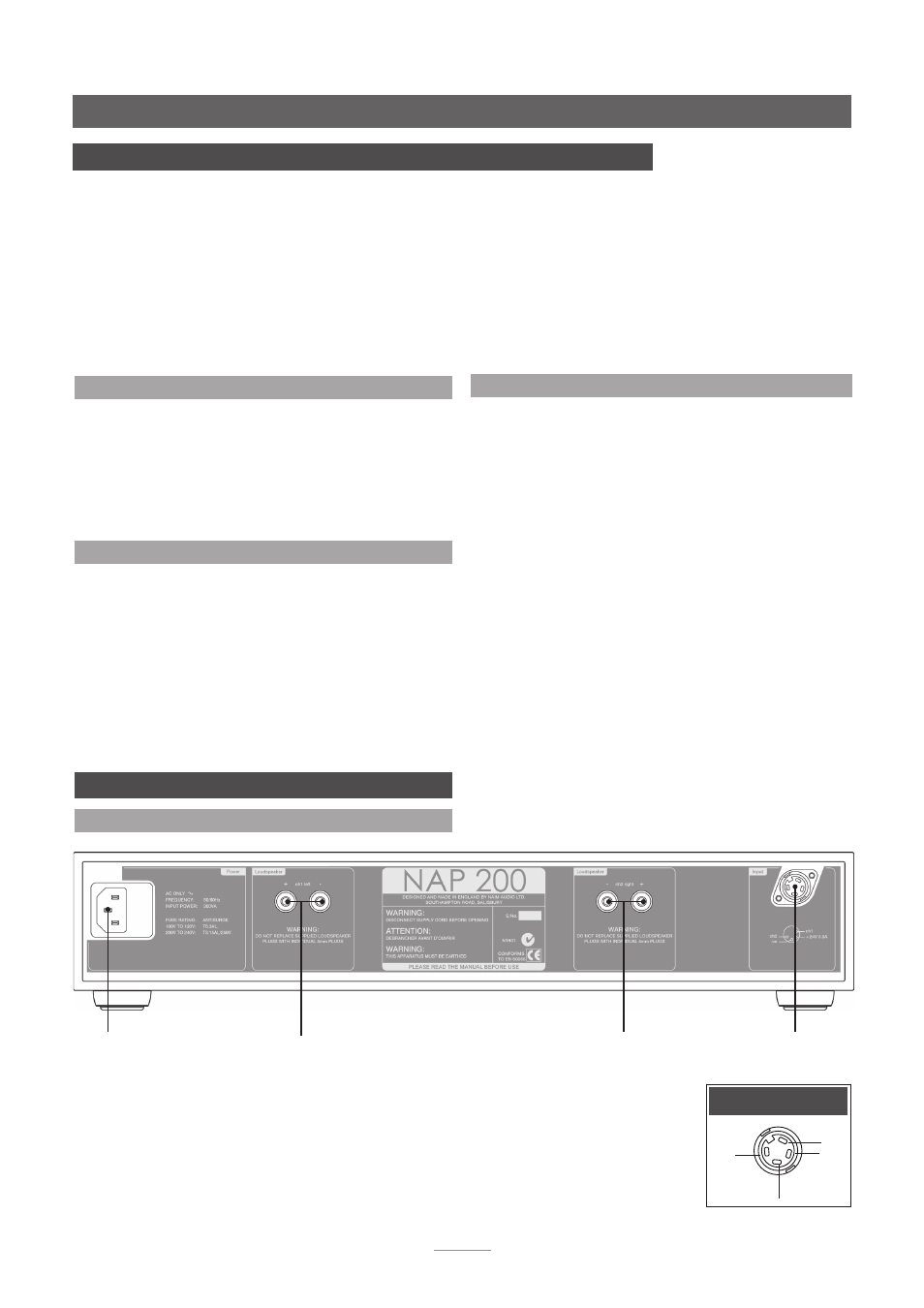

13.1 Pannello posteriore del NAP 200
