7 CDX2 Introduzione e installazione
Il lettore CD CDX2 può funzionare sia con il suo alimentatore interno sia, per aumentarne le
prestazioni, con un alimentatore esterno Naim CD 555PS o XPS. Il collegamento dell’alimentatore
XPS è illustrato nel diagramma 11.2. Il controllo e il funzionamento del lettore CD sono descritti nei
capitoli 16, 17 e 18.
Il CDX2 deve essere installato su un supporto specifico concepito appositamente per questo scopo.
Per migliorare la qualità del suono, il lettore è dotato di piedini metallici che possono danneggiare
le superfici delicate sui cui viene posizionato. Non istallare il lettore su altre apparecchiature parti
di impianti Naim Audio. Prestare particolare attenzione a installare il lettore su una superficie oriz-
zontale.
Il CDX2 è dotato di uscite analogiche e digitali S/PDIF, selezionabili utilizzando un interruttore sul
pannello posteriore.
La vite di bloccaggio sul lato inferiore del CDX2 deve essere rimossa prima dell’uso e reinserita se
il dispositivo deve essere spostato, reimballato e spedito. Non utilizzare questa vite su nessun altro
prodotto Naim. Non capovolgere il lettore dopo aver rimosso la vite di bloccaggio.
Il lettore (e l’alimentatore se utilizzato) devono essere installati nella loro posizione finale prima di
collegare i cavi e di accenderli. Prima di accendere il lettore (o l’alimentatore esterno se in uso),
assicurarsi che gli amplificatori di potenza siano spenti e che il volume del preamplificatore sia
disattivato. L’interruttore di accensione del lettore si trova sul pannello posteriore. Gli interruttori
dell’alimentatore sono sui rispettivi pannelli frontali.
Il lettore e l’alimentatore sono pesanti e devono essere sollevati o spostati con molta attenzione.
Assicurarsi che la superficie sulla quale sono installati sia in grado di sopportarne il peso.
CDX2
Nota: L’ingresso Remote serve per i segnali di controllo esterni
in impianti multi-room. Per maggiori informazioni, contattare il
rivenditore oppure direttamente Naim Audio.
Nota : L’interfaccia opzionale RS232 può fornire il controllo
esterno del lettore in installazioni custom. Per maggiori
informazioni, contattare il rivenditore oppure direttamente Naim
Audio.
8 CDX2 Collegamenti

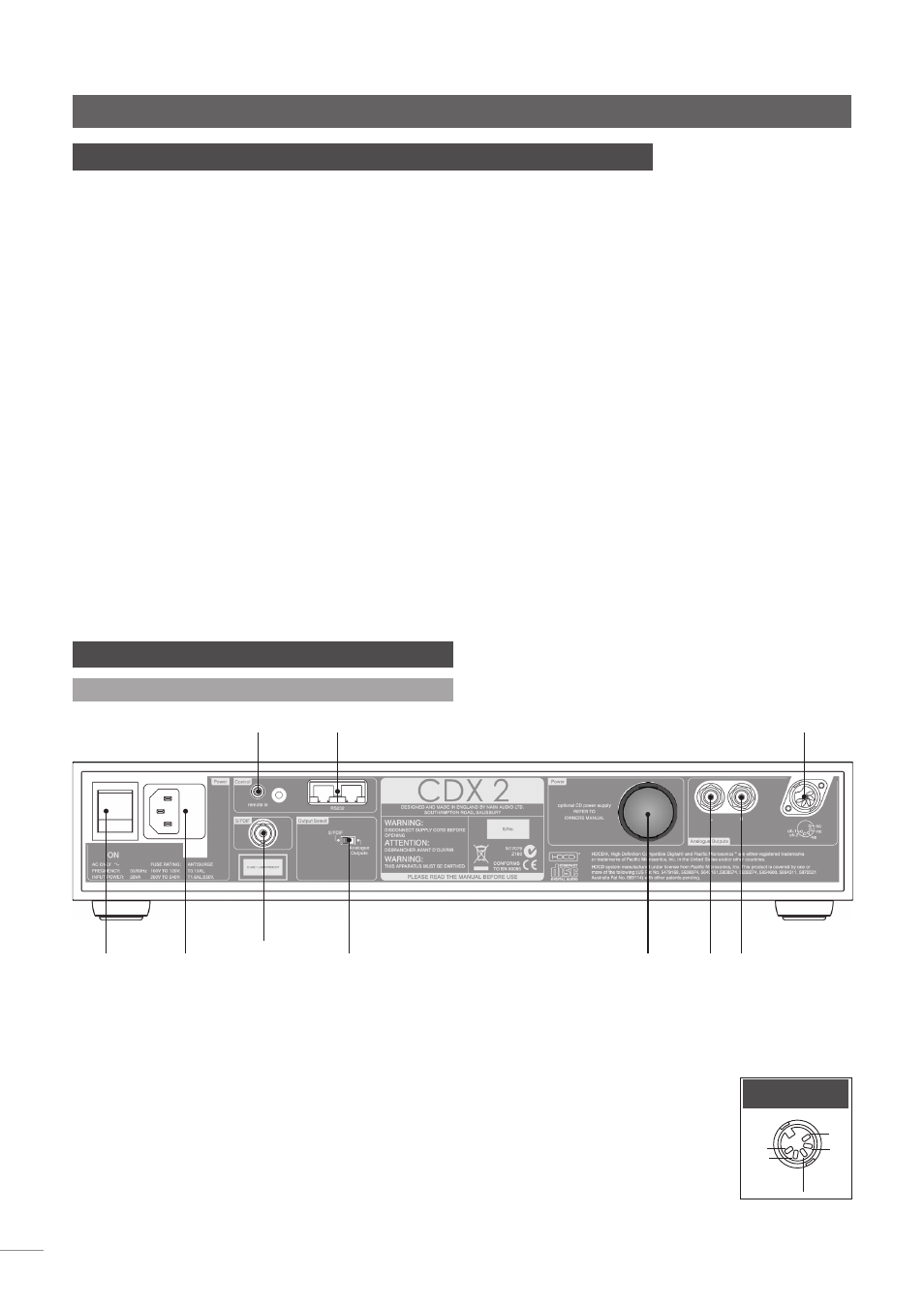

8.1 Pannello posteriore
Uscita digitale
S/PDIF Interruttore uscita
digitale/analogica
Uscita
Phono
sinistra
Uscita
Phono
destra
Ingresso
alimentazione
e fusibile
Interruttore di
accensione
Ingresso upgrade alimen-
tatore (con connettore
inserito)
Uscita DIN
can1
-ve
can2
Uscita DIN
CDX2
Ingresso Remote Interfaccia RS232
Nota: Le prese di uscita phono RCA
e DIN non devono essere collegate
contemporaneamente.
Nota: Il connettore link dell’alimentatore
deve essere inserito a meno che non sia
in uso un alimentatore esterno.
nc
nc
