2
Installazione e collegamento
2.2 Collegamento alla rete elettrica
Collegate NAC-N 172 XS a una presa della rete elettrica
utilizzando l’apposito cavo fornito oppure un Power-Line
Naim.
2.3 Collegamento antenna FM/DAB
Il sintonizzatore opzionale FM/DAB di NAC-N 172 XS è in
grado di riprodurre radio FM e DAB di alta qualità solo se
è disponibile un segnale radio forte e senza interferenze.
È necessario collegare la presa FM/DAB dell’antenna
sul pannello posteriore di NAC-N 172 XS tramite un cavo
coassiale a bassa perdita da 75 Ohm a un’antenna
adeguata. L’antenna deve essere montata lontano
da ostacoli di grandi dimensioni e il più in alto possibile:
l’ideale è il tetto.
Nota: Il vostro negoziante è in grado di fornirvi i consigli
sull’antenna più adatta e il nominativo di un installatore.
2.4 Ingressi e uscite audio
2.4.1 Ingressi segnali audio
NAC-N 172 XS dispone di tre ingessi stereo analogici e di
cinque ingressi digitali S/PDIF, inclusa una presa di ingresso
combinata analogica/digitale. Il collegamento agli
ingressi viene realizzato con tipi di prese diversi. La tabella
seguente illustra gli ingressi e il tipo di presa:
Ingresso Tipo Presa
an. 1 Analogico DIN 5-poli
an. 2 Analogico phono RCA
pannello frontale Analogico jack da 3,5 mm
Digitale Jack 3,5 mm mini-TosLink
dig. 1 Digitale Coassiale (phono RCA
dig. 2 Digitale Ottico (TosLink)
dig. 3 Digitale Coassiale (phono RCA
dig. 4 Digitale Ottico (TosLink)
Nota: La presa jack analogica/digitale sul pannello
frontale può accettare sia spine analogiche convenzionali
da 3,5 mm che spine digitali ottiche mini-TosLink.
Identificherà automaticamente il tipo di spina inserito e
tratterà in modo appropriato il segnale.
Utilizzate sempre cavi di interconnessione di alta qualità
per collegare le fonti agli ingressi di NAC-N 172 XS.
2 Installazione e collegamento
NAC-N 172 XS deve essere posizionato su un supporto specifico per l’uso. Non deve essere
posizionato su un altro dispositivo; la ventilazione deve essere sempre ottimale. Il dispositivo
deve essere installato nella sua posizione definitiva prima di collegare i cavi e prima
dell’accensione. NAC-N 172 XS non ha modalità standby e deve quindi essere lasciato
acceso.
La connessione di NAC-N 172 XS all’alimentazione elettrica e alle diverse periferiche
e fonti audio è descritta nei paragrafi seguenti. Il diagramma 2.1 descrive le prese di
collegamento sul pannello posteriore di NAC-N 172 XS.

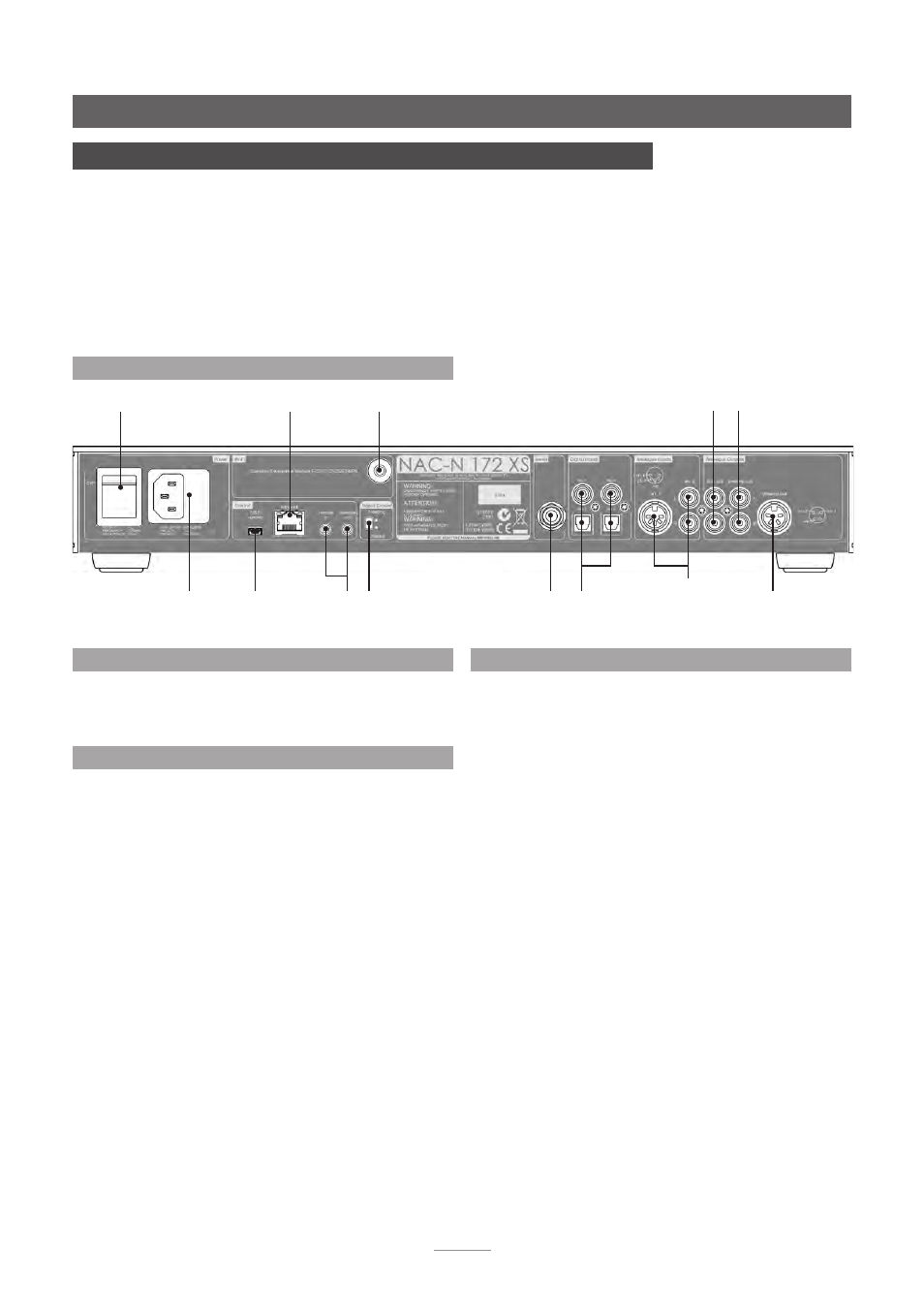

2.1 Il pannello posteriore
ingresso alimenta-
zione e fusibile
presa di rete
interruttore di
accensione uscita linea
uscita
preamplificatore
presa antenna rete
wireless (Wi-Fi)
interruttore
della messa a
terra
presa antenna
DAB/FM
(opzionale)
ingressi
digitali
ingressi
analogici uscita
preamplificatore
interfaccia
di aggior-
namento
mini-USB
ingresso/uscita
telecomando
