2
Installazione e collegamento
2.2 Collegamento alla rete elettrica
Collegate SuperUniti a una presa della rete elettrica
utilizzando l’apposito cavo fornito oppure un Power-Line
Naim.
2.3 Collegamento antenna FM/DAB
Il sintonizzatore FM/DAB di SuperUniti sarà in grado
di riprodurre radio FM e DAB di alta qualità solo se è
disponibile un segnale radio forte e senza interferenze. È
necessario collegare la presa FM/DAB dell’antenna sul
pannello posteriore di SuperUniti tramite un cavo coassiale
a bassa perdita da 75 Ohm a un’antenna adeguata.
L’antenna deve essere montata lontano da ostacoli di
grandi dimensioni e il più in alto possibile: l’ideale è il tetto.
Nota: Il vostro negoziante è in grado di fornirvi i consigli
sull’antenna più adatta e il nominativo di un installatore.
2.4 Ingressi e uscite audio
2.4.1 Ingressi segnali audio
SuperUniti dispone di quattro ingressi stereo analogici e
di sei ingressi digitali S/PDIF, inclusa una presa di ingresso
combinata analogica/digitale. Il collegamento agli
ingressi viene realizzato con tipi di prese diversi. La tabella
seguente illustra gli ingressi e il tipo di presa:
Ingresso Tipo Presa
an. 1 Analogico DIN 5-poli
an. 2 Analogico phono RCA
an. 3 Analogico phono RCA
pannello frontale Analogico jack da 3,5 mm
Digitale Jack 3,5 mm mini-TosLink
dig. 1 Digitale Coassiale (BNC)
dig. 2 Digitale Coassiale (phono RCA
dig. 3 Digitale Ottico (TosLink)
dig. 4 Digitale Ottico (TosLink)
dig. 5 Digitale Ottico (TosLink)
Nota: La presa jack analogica/digitale sul pannello
frontale può accettare sia spine analogiche convenzionali
da 3,5 mm che spine digitali ottiche mini-TosLink.
Identificherà automaticamente il tipo di spina inserito e
tratterà in modo appropriato il segnale.
Utilizzate sempre cavi di interconnessione di alta qualità
per collegare le fonti agli ingressi di SuperUniti.
2 Installazione e collegamento
SuperUniti deve essere posizionato su un supporto specifico per l’uso. Non deve essere
posizionato su un altro dispositivo; la ventilazione deve essere sempre ottimale. Il dispositivo
deve essere installato nella sua posizione definitiva prima di collegare i cavi e prima
dell’accensione. SuperUniti non ha modalità standby e deve quindi essere lasciato acceso.
La connessione di SuperUniti all’alimentazione elettrica e alle diverse periferiche e

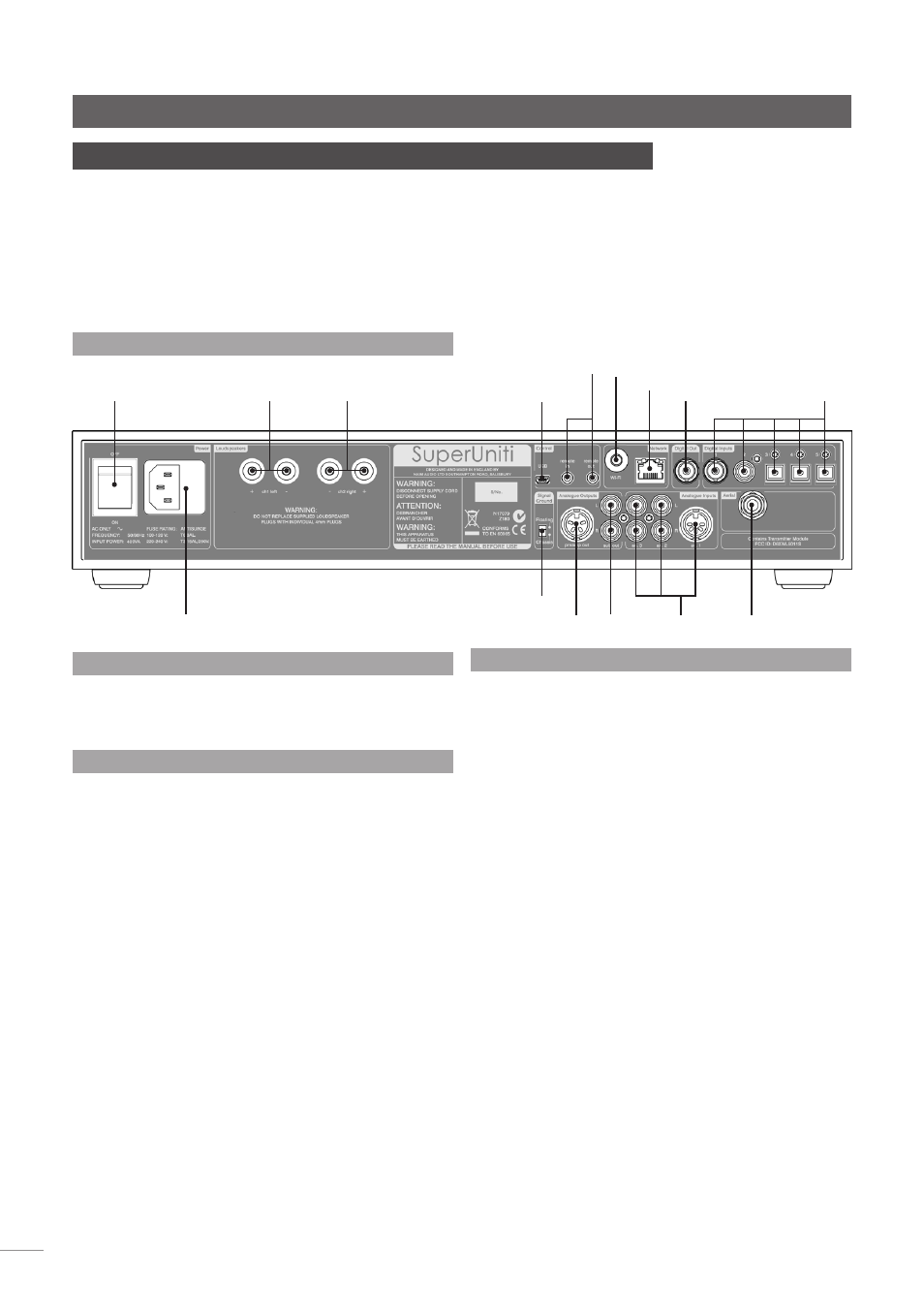

fonti audio è descritta nei paragrafi seguenti. Il diagramma 2.1 descrive le prese di
collegamento sul pannello posteriore di SuperUniti.
2.1 Il pannello posteriore
ingresso alimentazione
e fusibile
interruttore di ac-
censione
presa di rete
presa antenna
FM/DAB
diffusore
sinistro
diffusore
destro
interruttore della messa a terra
uscita preamplificatore uscita sub-
woofer
ingressi
analogici
ingressi
digitali
ingressi e uscite
telecomando
interfaccia di aggiorna-
mento mini-USB uscita digitali
presa antenna rete wireless
(Wi-Fi)
