23
IT

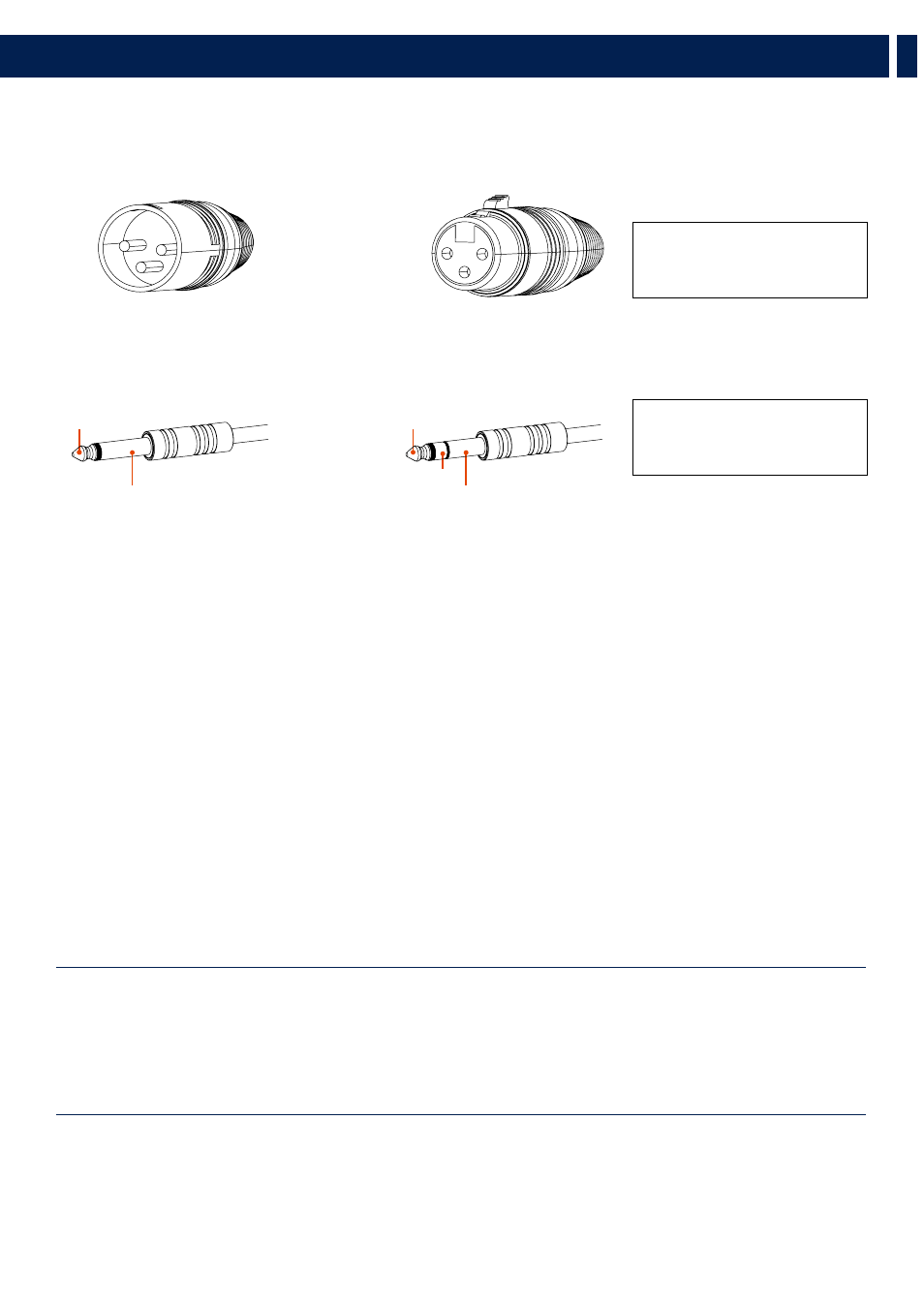

5. CONNESSIONI
TIP TIP
I connettori di ingresso XLR devono essere cablati secondo lo standard AES (Audio Engineering Society):
PRIMA DI CONNETTERE IL DIFFUSORE
Sul pannello posteriore si trovano tutti i controlli e gli ingressi di segnale e di alimentazione. Per sicurezza verificare sempre l’etichetta di tensione
applicata al pannello posteriore (115 Volt o 230 Volt). L’etichetta indica la giusta tensione. Se è indicato un voltaggio errato o se non è possibile
localizzare l’etichetta, chiamare il proprio rivenditore o il CENTRO DI ASSISTENZA RCF autorizzato prima di collegare il diffusore. Questo rapido
controllo eviterà qualsiasi danno.
PRIMA DI ACCENDERE IL DIFFUSORE
A questo punto è possibile inserire il connettore di alimentazione e il connettore di segnale. Prima di accendere il diffusore assicurarsi che il
controllo del volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (generalmente un mixer); è importante
anche che il mixer sia già acceso al momento in cui viene acceso il diffusore a lui collegato. Queste due precauzioni eviteranno di causare danni
al diffusore stesso dovute a fastidiosi “bump” causati dall’accensione delle apparecchiature audio a monte dei diffusori. È buona regola che i
diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad essere
spente alla fine dello spettacolo. Ora è possibile accendere il diffusore e alzare il controllo di livello a seconda delle necessità.
PROTEZIONI
I diffusori della serie ART 9 sono dotati di un sistema completo di circuiti di protezione. Il circuito agisce molto delicatamente sul segnale audio,
controllando il livello e mantenendo la distorsione a un livello accettabile.
SELEZIONE DELLA TENSIONE DI ALIMENTAZIONE
(RISERVATO AI CENTRI SERVIZIO RCF)
200-240 Volt, 50 Hz SETUP:
VALORE FUSIBILE T 3.15 A L 250V
100-120 Volt, 60 Hz SETUP:
VALORE FUSIBILE T6.3 A L 250V
CONNETTORE MASCHIO XLR
Connessione bilanciata
2 2
11
33
CONNETTORE FEMMINA XLR
Connessione bilanciata
2 2 11
33
CONNETTORE JACK TRS
Connessione mono bilanciata
TIP TIP
RING RING
SLEEVE SLEEVE
CONNETTORE JACK TS
Connessione mono sbilanciata
TIP TIP
SLEEVE SLEEVE
PIN 1 = TERRA (GROUND; SHIELD)
PIN 2 = LATO CALDO (HOT; +)
PIN 3 = LATO FREDDO (COLD; -)
SLEEVE = TERRA (GROUND ;SHIELD)
TIP = LATO CALDO (HOT; +)
RING = LATO FREDDO (COLD; -)
