13
IT
ALIANO
PRIMA dI cONNETTERE
IL dIFFuSORE
PRIMA dI AccENdERE
IL dIFFuSORE
AccENSIONE
dEL dIFFuSORE

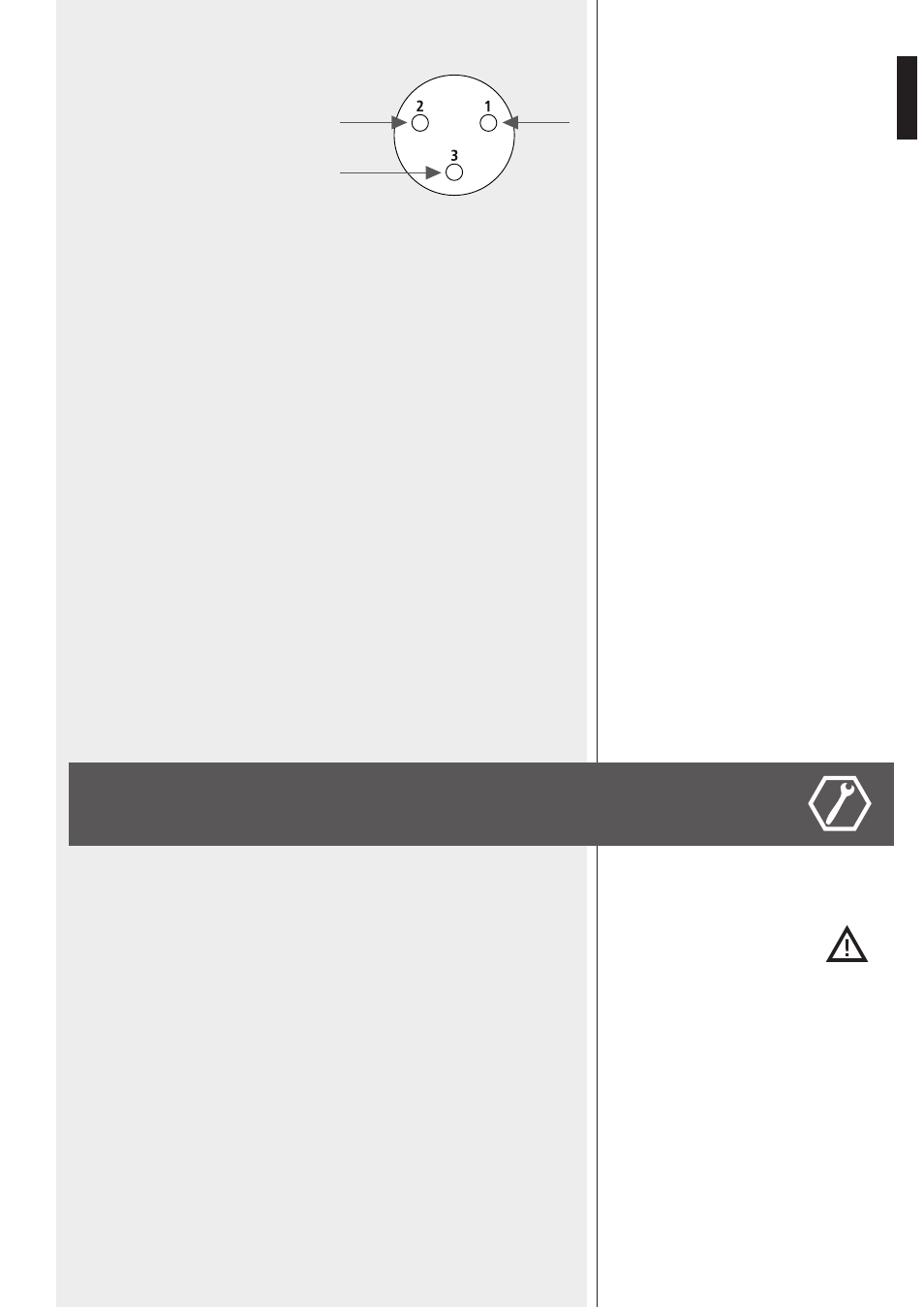

HOT GND
BAL. XLR
COLD
cONNESSIONI Il connettore di ingresso XLR segue il seguente standard AES:
PIN 1 = TERRA (gROUND ; SHIELD)
PIN 2 = LATO CALDO (HOT ; +)
PIN 3 = LATO FREDDO (COLD ; -)
Sul pannello posteriore trovano posto tutti i controlli, gli ingressi di segnale e di corrente. In
caso sia necessario cambiare la tensione di alimentazione rivolgersi al proprio rivenditore
o centro assistenza.
A questo punto potete inserire il connettore di alimentazione e il connettore di segnale, ma
prima di accendere il diffusore assicuratevi che il controllo di volume sia al minimo sia sul
diffusore che sulla sorgente sonora collegata al diffusore (che generalmente sarà un mixer);
è importante anche che il mixer sia già acceso al momento in cui viene acceso il diffusore
a lui collegato. Queste due precauzioni vi eviteranno innanzitutto di accendere i diffusori
in presenza di forti segnali in ingresso (evitando di causare danni al diffusore stesso ma
soprattutto alle persone che vi si possono trovare davanti) e inoltre di far arrivare agli
altoparlanti e al pubblico i fastidiosi “bump” causati dall’accensione delle apparecchiature
audio a monte dei diffusori. Infatti è buona regola che i diffusori amplificati e gli amplificatori
in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le
prime ad essere spente alla fine dello spettacolo.
A questo punto potete accendere il diffusore e alzare il controllo di livello fino alla linea
marcatrice presente sulla scala tra “0” e “MAX”, per poi correggere successivamente il
livello a seconda delle necessità.
gli amplificatori sono equipaggiati con un microprocessore per la gestione del DSP ed il
controllo dell’amplificatore.
La regolare accensione del diffusore è garantita da una procedura di inizializzazione;
durante questa fase di test i LED (”Limiter”, “Signal” e “Power status”), posti sul modulo
amplificatore rimangono spenti per circa 2 secondi.
Al termine della procedura di avvio il LED verde “Power status” rimane acceso fisso.
Nel caso di un malfunzionamento grave del diffusore sul modulo amplificatore il LED rosso
“Limiter” lampeggia. Il diffusore viene posto in stato “mute”.
Il diffusore è provvisto di un adattatore per supporto a stand di 35 MM.
Il connettore PowerCon viene usato per disconnettere l’apparato dall’alimentazione di rete.
Il connettore deve rimanere accessibile dopo l’installazione.
ATTENZIONE: Non sospendere mai il diffusore per mezzo delle maniglie. Le maniglie sono
state progettate per il trasporto del diffusore, non per la sua sospensione.
INSTALLAZIONE
dEL dIFFuSORE
ATTENZIONE
