18
IT
ALIANO
IMPORTANTe: l
A PReseNTe sezIONe del MANuAle RIguARdA Il sOlO PeRsONAle quAlIfIcATO
.
l
e segueNTI OPeRAzIONI
NON
devONO esseRe effeTTuATe dIReTTAMeNTe dAll
’
uTeNTe
.
Togliere la tensione dall’apparecchio (scollegando il cavo d’alimentazione dalla
presa di rete).
Rimuovere il coperchio superiore dell’apparecchio.
All’interno sono presenti 2 amplificatori identici:
il cambio di tensione dovrà essere apportato su entrambi.

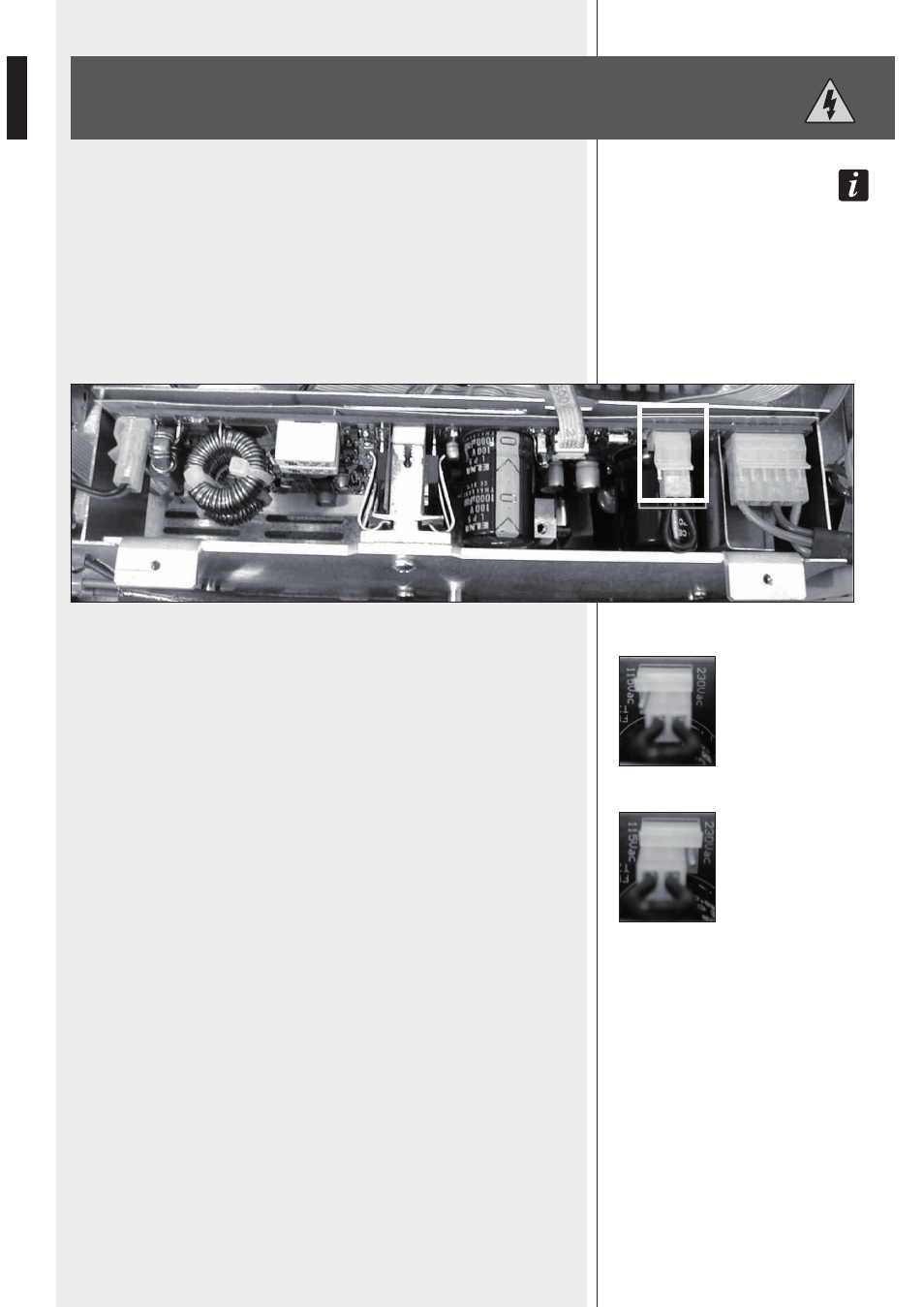

Individuare il connettore per il cambio di tensione 230 / 115 V
(nella foto 1 è evidenziato con un quadrato).
Con tensione di rete 230 V, porre (o lasciare) il connettore nella posizione 230Vac (vedere
la foto 2) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sia
collegato a quello destro, guardando il connettore frontalmente).
Con tensione di rete 115 V, porre (o lasciare) il connettore nella posizione 115Vac (vedere
la foto 3) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sia
collegato a quello sinistro, guardando il connettore frontalmente).
Rimontare il coperchio superiore dell’apparecchio.
Prima di collegare l’apparecchio rete, assicurarsi che entrambi i fusibili r , t siano
quelli corretti per la tensione in uso (specificati sul pannello posteriore sotto il fusibile
dell’amplificatore A
t ).
FOTO 1
FOTO 2
FOTO 3
CAMBIO TENSIONE DI FUNZIONAMENTO
DELL’APPARECCHIO
IMPORTANTe
