22
IT
ALIANO

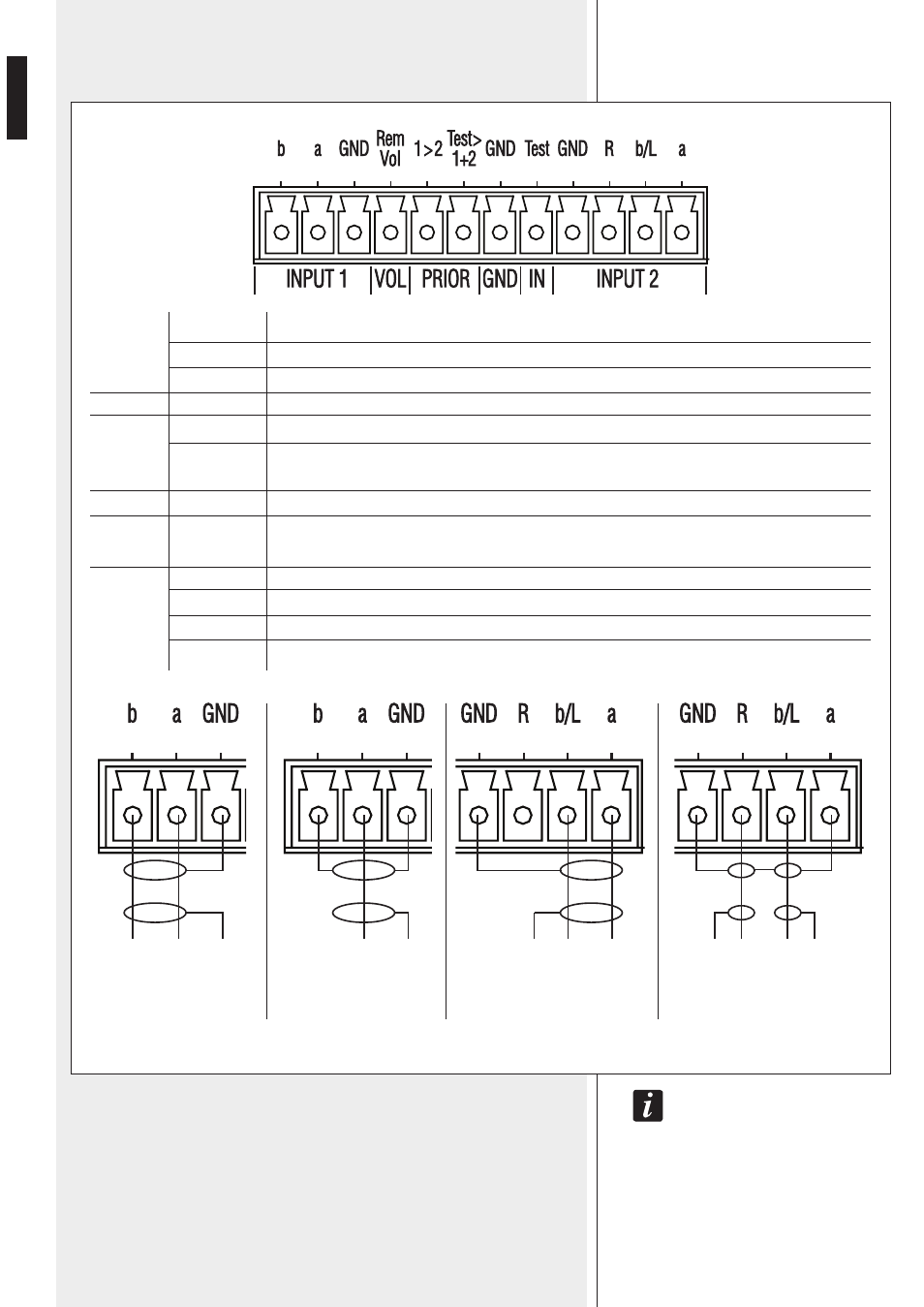

r Connettori rimovibili (UP 8502 e UP 8504: una morsettiera per ciascun canale)
b
a
GND
Rem Vol
1 > 2
Test > 1 + 2
GND
Test
GND
R
b / L
a
Ingresso audio 1, terminale b
Ingresso audio 1, terminale a
Ingresso audio 1, massa
Collegamento per controllo remoto del volume
Contatto che, se messo a massa (GND – GND), attiva la priorità dell’ingresso INPUT 1, disattivando l’ingresso INPUT 2
Contatto che, se messo a massa (GND – GND), attiva la priorità dell’ingresso IN – Test, disattivando entrambi gli
ingressi INPUT 1 e 2
Massa comune ai contatti di priorità PRIOR
Ingresso per il “segnale di test” (per la verifica del funzionamento).
Dato che questo ingresso è sempre aperto, è consigliabile porlo a massa (GND), se inutilizzato, tramite un conduttore.
Ingresso audio 2, massa
Ingresso audio 2, canale destro R segnale stereo
Ingresso audio 2, terminale b oppure canale sinistro L segnale stereo
Ingresso audio 2, terminale a
INPUT 1
VOL
PRIOR
GND
IN
INPUT 2
i 2
canaLi
(
destRo e sinistRo
)
di un segnaLe audio steReo coLLegato aLL
’
ingResso
input 2
sono
sommati in mono
.
INPUT 1
collegamento
segnale bilanciato INPUT 1
collegamento
segnale sbilanciato INPUT 2 collegamento
segnale bilanciato INPUT 2 collegamento
segnale stereo
(sbilanciato)
GND
+ -
GND
+
GND
+ -
GND GND L R
