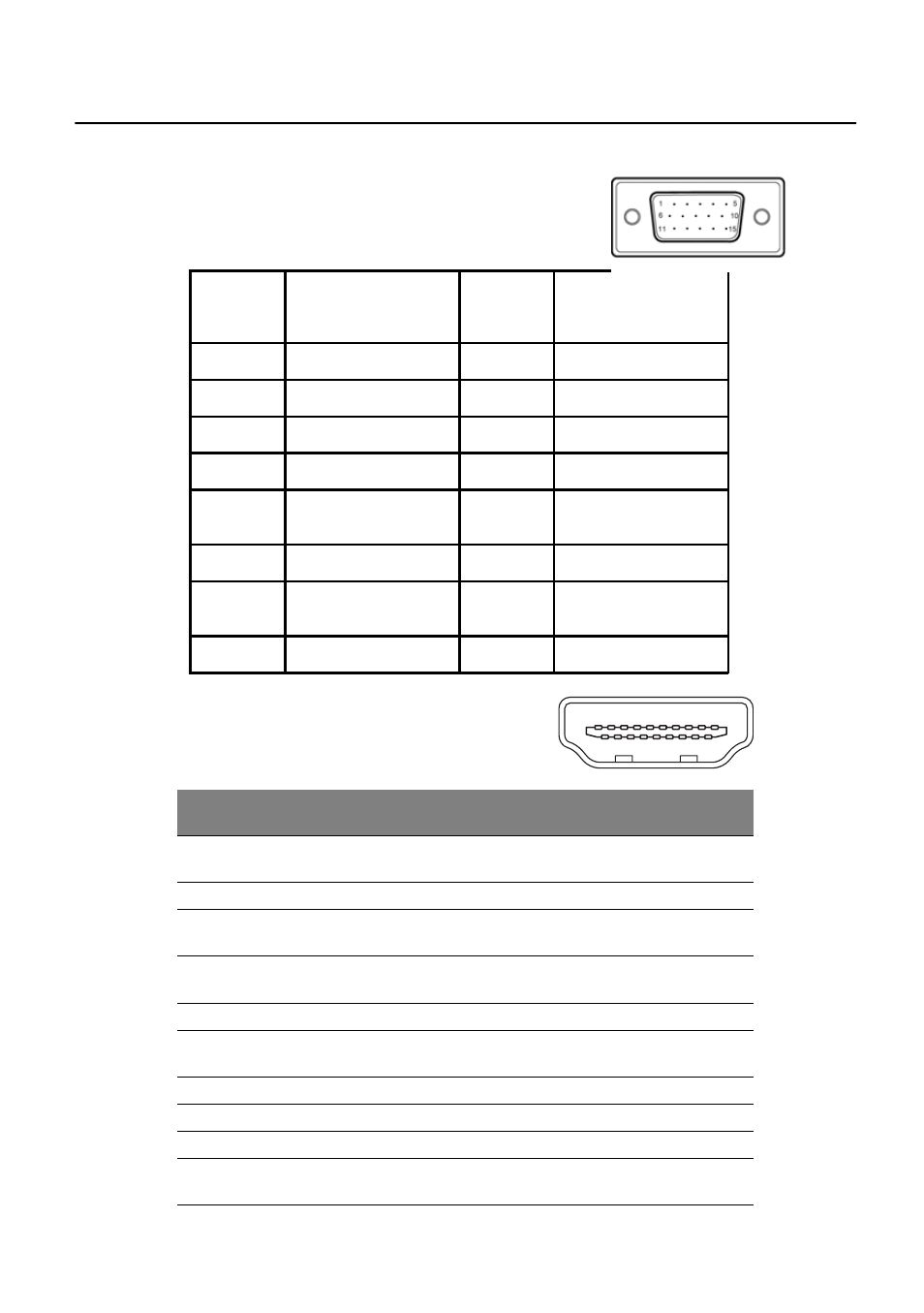

ASSEGNAZIONE DEI PIN DEL CONNETTORE
Cavo segnale schermo a colori a 15 pin
NUMER-
O DEL
PIN
DESCRIZIONE
NUMER-
O DEL
PIN
DESCRIZIONE
1.
Rosso
9.
+5V
2.
Verde
10.
Logic Ground
3.
Blu
11.
Terra monitor
4.
Terra monitor
12.
Dati seriali DDC
5.
Rritorno-DCC
13.
Sincronia
orizzontale
6.
Terra rosso
14.
Sincronia verticale
7.
Terra verde
15.
Frequenza seriale
DDC
8.
Terra blu
Cavo segnale schermo a colori a
19 pin*
* per i modelli selezionati
NUMERO
DEL PIN
Descrizione
NUMERO
DEL PIN
Descrizione
1
TMDS dati 2+
2
TMDS dati
2 schermato
3
TMDS dati 2-
4
TMDS dati 1+
5
TMDS dati
1 schermato
6
TMDS dati 1-
7
TMDS dati 0+
8
TMDS dati
0 schermato
9
TMDS dati 0-
10
Frequenza+ TMDS
11
Frequenza TMDS
schermato
12
Frequenza- TMDS
13
CEC
14
Riservato (N.C. su dispositivo)
15
SCL
16
SDA
17
Terra DDC/CEC
18
Potenza +5 V
19
Rilevamento
collegamento a caldo
1
3
5
7
9
11
8
10
4
6
2
13
15
17
19
12
14
16
18
