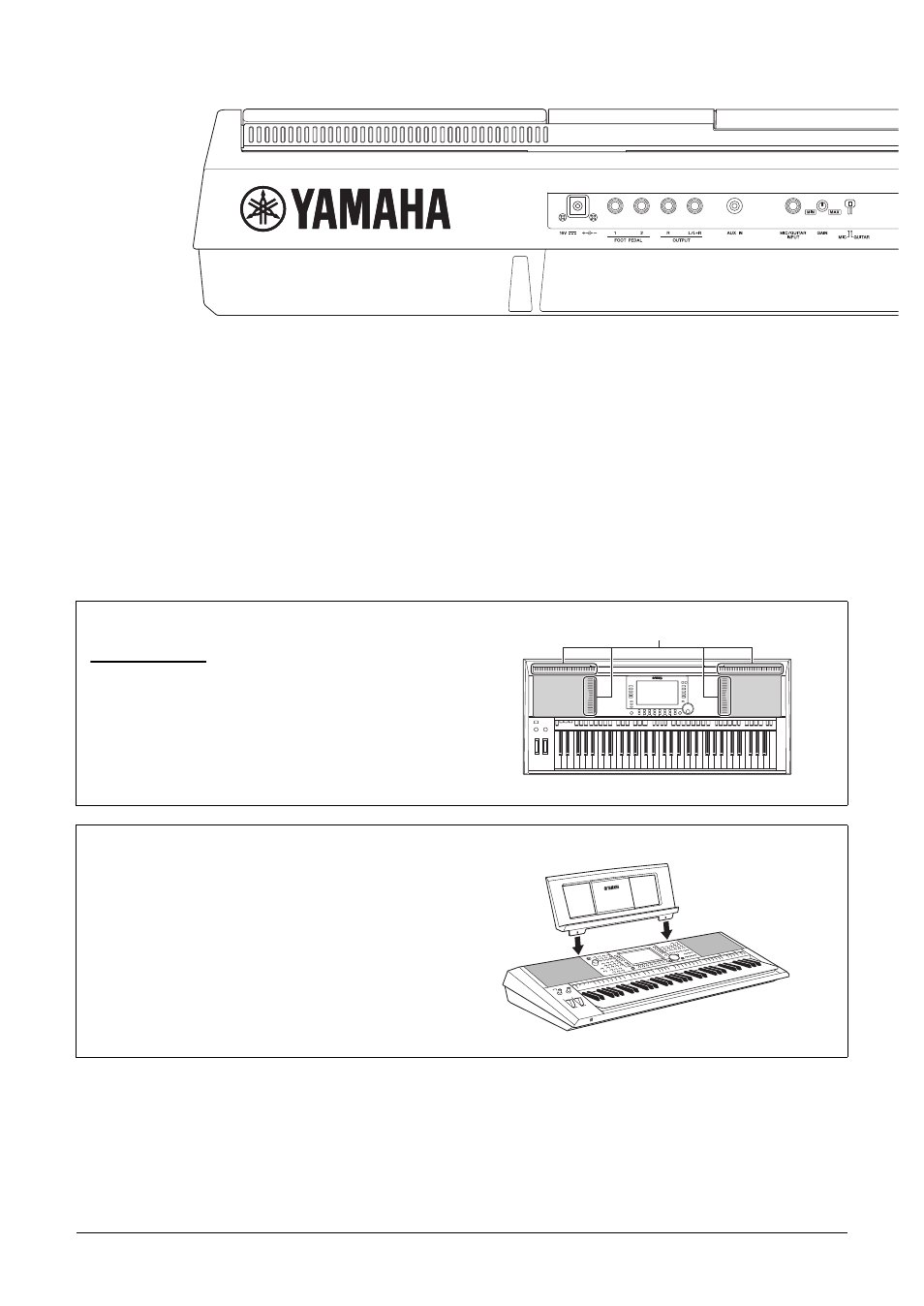

 Pannello posteriore
Jack DC IN....................................................Pagina 16
Consente di collegare l'adattatore di alimentazione.
Jack FOOT PEDAL [1]/[2]........................... Pagina 97
Consentono di collegare gli interruttori a pedale e/o i foot
controller.
Jack OUTPUT [L/L+R]/[R] .......................... Pagina 98
Consentono di collegare dispositivi audio esterni.
Jack [AUX IN] .............................................. Pagina 98
Consente di collegare un dispositivo audio esterno,
ad esempio un lettore audio portatile. Jack [MIC/GUITAR INPUT]..........................Pagina 88
Consente di collegare un microfono o una chitarra.
Manopola [GAIN].........................................Pagina 88
Consente di regolare il livello di ingresso del jack [MIC/
GUITAR INPUT].
Switch [MIC GUITAR] ..................................Pagina 88
Consente di passare da "MIC" a "GUITAR" per il corretto
utilizzo del jack [MIC/GUITAR INPUT].
Prese d'aria
AVVISO
Lo strumento è dotato di speciali prese d'aria nel pannello superiore
e in quello posteriore. Non collocare alcun oggetto nei punti in cui si
potrebbe ostruire la presa d'aria, in modo da favorire la corretta
aerazione dei componenti interni ed evitare un eventuale
surriscaldamento dello strumento.
Montaggio del leggio
Inserire il leggio nelle fessure come indicato.
Prese d'aria
