Introduzione 10

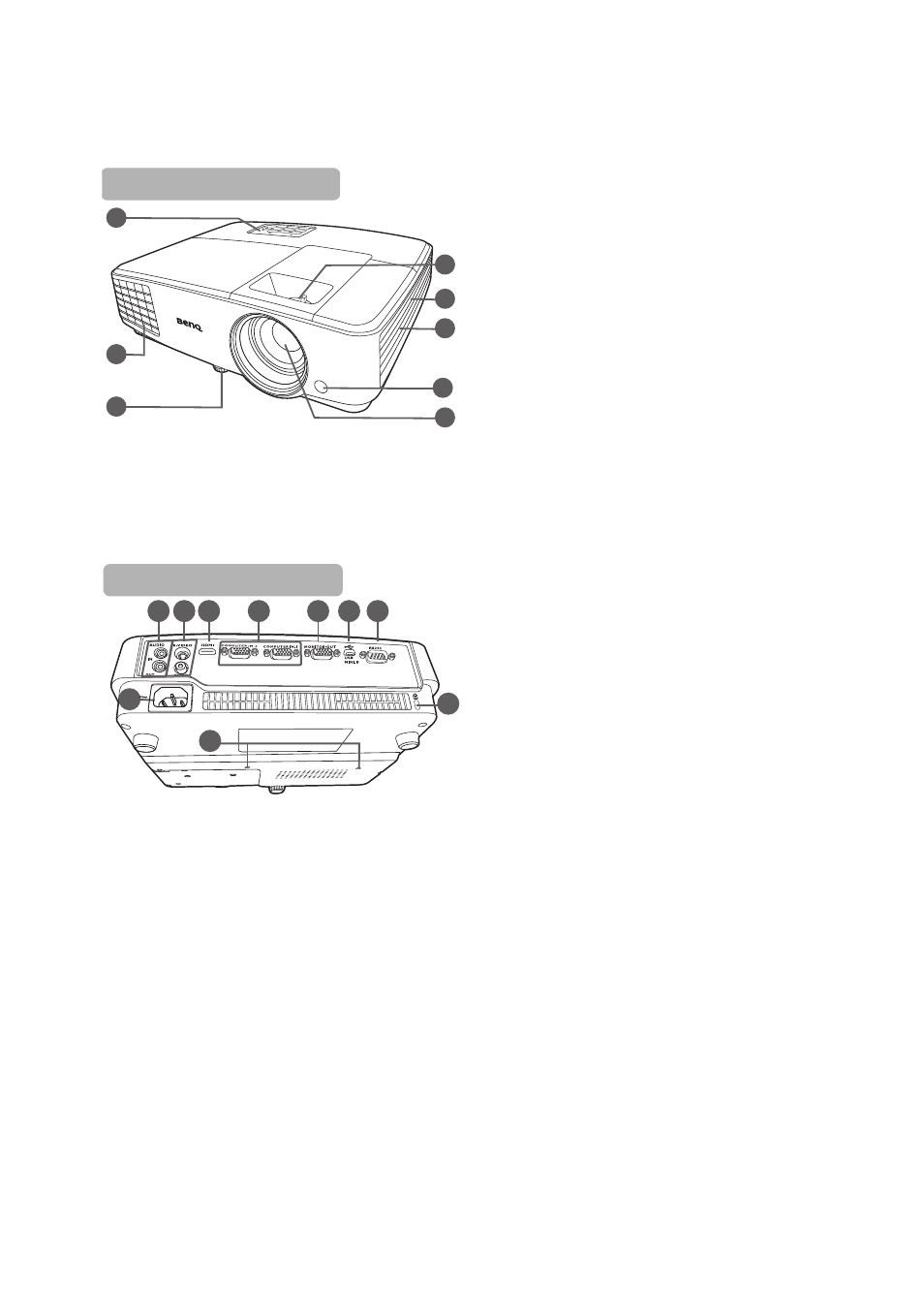

Vista dall'esterno del proiettore
1. Pannello di controllo esterno
(Per ulteriori informazioni vedere
"Comandi e funzioni" nella pagina 11 .)
2. Apertura (fuoriuscita dell’aria calda)
3. Piedino di regolazione
4. Anello di messa a fuoco e dello zoom
5. Apertura (ingresso aria fredda)
6. Griglia altoparlante
7. Sensore remoto a infrarossi anteriore
8. Obiettivo di proiezione
9. Jack alimentazione CA
10. Jack ingresso audio
Jack uscita audio
11. Jack ingresso S-Video
Jack ingresso video
12. Porta ingresso HDMI
13. Jack ingresso segnale RGB (PC)/Video
Component (YPbPr/ YCbCr)
14. Jack uscita segnale RGB
15. Porta USB
16. Porta di controllo RS232
17. Fori per il montaggio a soffitto
18. Slot per blocco antifurto Kensington
4
5
6
7
8
1
2
3
Lato anteriore/superiore
9
10 11
18
12 13 14 15
17
16
Lato posteriore/inferiore
