INVERSIONE DEL SENSO DI APERTURA DELLE PORTE

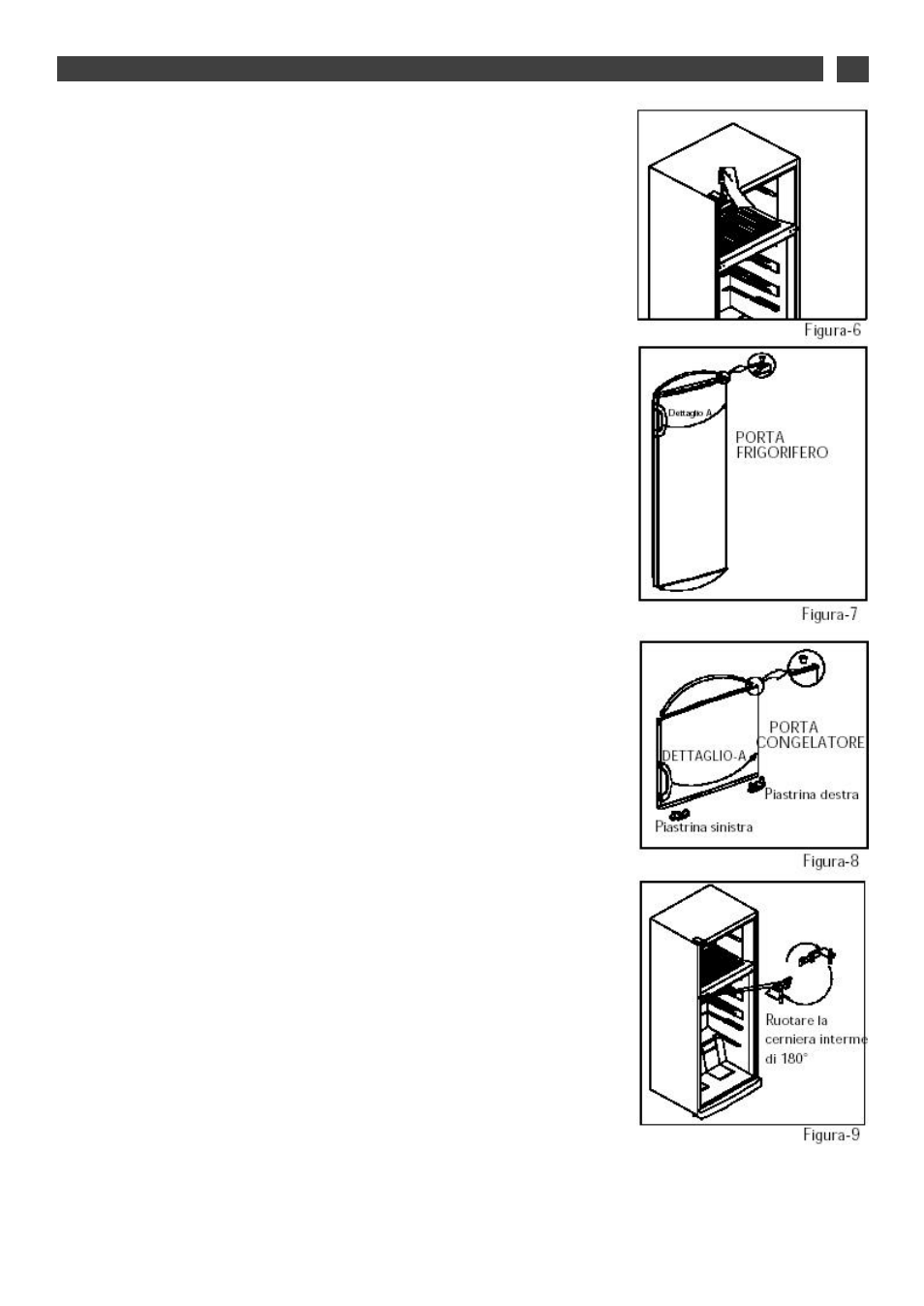

6. Assemblare la cerniera superiore e la corrispondente piastrina di copertura sul lato sinistro.
(FIG.6).
7. Sostituire la boccola superiore e la protezione superiore della stessa. (FIG-7) (è possibile
utilizzare la protezione della boccola fornita nel sacchetto del libretto istruzioni).
Rimuovere la boccola inferiore ed il tappo inferiore ed assemblateli alla parte sinistra. (FIG-7)
Rimuovere le protezioni della maniglia della porta.
Svitare le viti di fissaggio della maniglia. Assemblare la cerniera della porta al lato destro ese-
guendo le operazioni inverse.(FIG-7/Dettaglio-A).
(Solo per New Emotion design)
8. Rimuovere la boccola superiore ed inserirla nel foro sinistro. Rimuovere la piastrina destra
della porta e montare la piastrina sinistra (fornita nel sacchetto del libretto istruzioni) sul lato
sinistro. (FIG.8)
8. Rimuovere le protezioni della maniglia della porta. Svitare le viti di fissaggio della maniglia.
Montare la cerniera della porta sul lato destro eseguendo le operazioni inverse.
(FIG.8/ Dettaglio-A)
(Solo per New Emotion Design)
9. Ruotare la cerniera intermedia di 180°. Assemblare la porta congelatore e la porta frigori-
fero insieme alla cerniera intermedia. (l’operazione inversa del paragrafo 2).
Fissare la cerniera intermedia serrando le viti.
Infine, usando una lama, tagliare la parte sinistra dello zoccolo e assemblarlo (FIG-9).
