6. Fissare il tubo dell’acqua.
5. Collegare il tubo dell’acqua al frigorifero
1) Rimuovere il coperchio che si trova nella parte bassa del retro del frigorifero.
2) Inserire l’anello di fissaggio sul tubo, facendo attenzione a seguire la
direzione del dado.
3) Collegare il tubo alla parte alta della valvola dell’acqua (che si trova nella
parte destra del frigorifero) e avvitare il dado ruotandolo in senso orario.
4) Controllare che i tubi non presentino strozzature e che non si verifichino
eventuali perdite.
5) Rimontare il coperchio sul retro del frigorifero (il tubo dell’acqua deve essere
posizionato tra la scanalatura sul retro del frigorifero e il coperchio).
1) Fissare il tubo dell’acqua per mezzo della [fascetta A].
2) Controllare che il tubo non sia piegato o schiacciato.
In tal caso, posizionarlo in modo da evitare la sua ostruzione
o eventuali perdite d’acqua.
3.Rimuovere qualsiasi sostanza dal filtro.
1) Sbloccare o aprire il rubinetto e controllare che l’acqua fuoriesca dal tubo.
2) Se l’acqua non dovesse fuoriuscire, controllare che la valvola sia aperta.
3) Lasciare la valvola aperta sino a quando l’acqua che fuoriesce e
completamente limpida.
Il primo quantitativo d’acqua che fuoriesce può contenere eventuali
impurità o residui di lavorazione del filtro.
Disporre il tubo verso l’alto, come indicato nella figura.
7. Al termine dell’installazione.
1) Collegare il frigorifero alla presa di corrente e tenere premuto per
2~3 minuti il pulsante [WATER] sul pannello di controllo, in modo
da riempire il serbatoio, pulire il condotto d’uscita del dispenser
ed evacuare le eventuali bolle d’aria.
2) Controllare che non si verifichino perdite d’acqua.
Ridisporre i tubi ed evitare di muovere il frigorifero.
4. Montare la scatola del filtro
1) Avvitare il supporto del filtro sul lato destro o sinistro del retro del
frigorifero.
Se non si riesce ad avvitare saldamente il supporto, rimuovere il
rivestimento posteriore di carta del nastro, e fissare il supporto in
una posizione idonea.
2) Montare il filtro sul supporto.
Tubo acqua
Tubo acqua
Dado
Valvola acqua
Attenzione
120
Lasciare una sufficiente lunghezza quando si tagliano i tubi.
2. Prepararsi ad installare il filtro dell’acqua.
1) Misurare la distanza approssimativa tra il filtro ed il tubo dell’acqua, e
tagliare verticalmente quest’ultimo.
Quando si taglia il tubo, lasciare una distanza sufficiente.
2) Collegare i tubi al filtro come illustrato nella figura.
Collegamento alla linea di alimentazione dell’acqua
(Per modelli con dispenser)
Kit di erogazione dell’acqua
1. Affinché il dispositivo di produzione del ghiaccio possa funzionare
correttamente, la pressione dell’acqua deve essere pari a
2.0 ~ 12.5 kgf/cm
2
❈ Se un bicchiere da 180cc. viene riempito in non più di 10 secondi,
la pressione dell’acqua è sufficiente.
❈ Se la pressione dell’acqua non fosse adeguata, si dovrà
prevedere una pompa che la porti ad un valore sufficiente.
2. Il tubo dell’acqua non deve essere posizionato in prossimità di fonti di
calore.
3. Il filtro dell’acqua non è in grado di trattenere batteri o germi.
5. La durata del filtro dipende dall’utilizzo del frigorifero.
Si consiglia di sostituirlo all’incirca ogni 6 mesi.
Quando si monta il filtro, scegliere una posizione che ne consenta
un agevole accesso.
6. Al termine dell’installazione del frigorifero, selezionare l’opzione
[WATER] sul pannello di controllo e tenerla premuta per 2~3 minuti,
in modo da riempire il serbatoio e pulire il condotto d’uscita del
dispenser.
7. Sigillare accuratamente le giunzioni dei tubi dell’acqua.
8. Il tubo di carico deve essere collegato ad un rubinetto dell’acqua
fredda.
Per l’installazione della linea di alimentazione dell’acqua,
controllare le parti sottostanti. Qualora fossero
necessarie, altre parti potranno essere fornite dal
Servizio di Assistenza Tecnica.

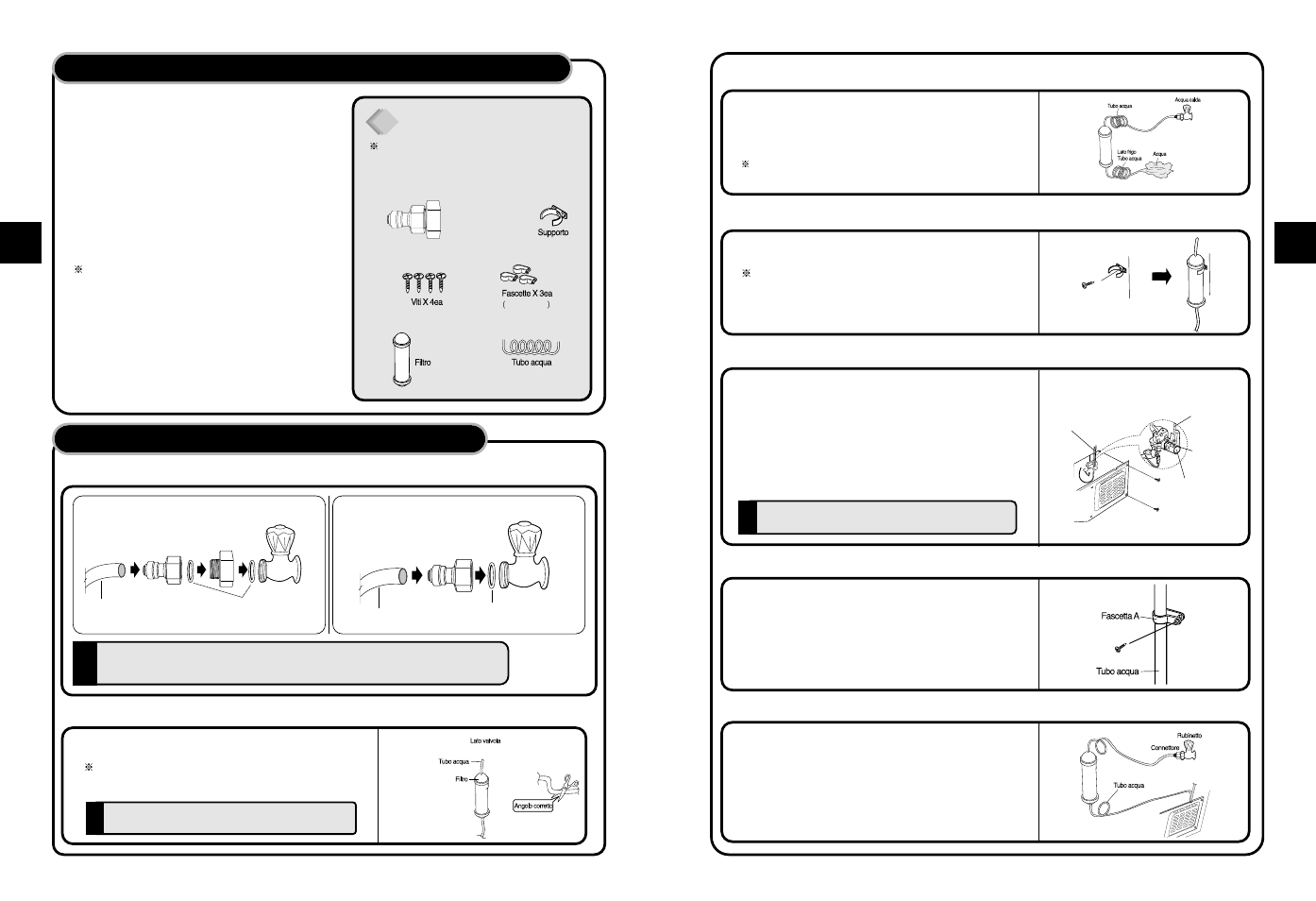

Procedura di installazione (Per modelli con dispenser)
1. Collegare il [Connettore A],il [Connettore B] e la [Valvola dell’acqua] alla linea di alimentazione dell’acqua.
3011202000
(3019974100) (A:3019503200
B:3019503300)
(3012020700)
(7112401211)
Attenzione
Connettore
(3014454520)
<Figure A> <Figure B>
Inserire le guarnizioni di gomma nella valvola principale dell'acqua e stringerne il connettore.
Attenzione
Connettore A Connettore A
Tobo acqua
Tobo acqua
Guarnizione
Guarnizione
Connettore B
Rubinetto
Rubinetto
