50

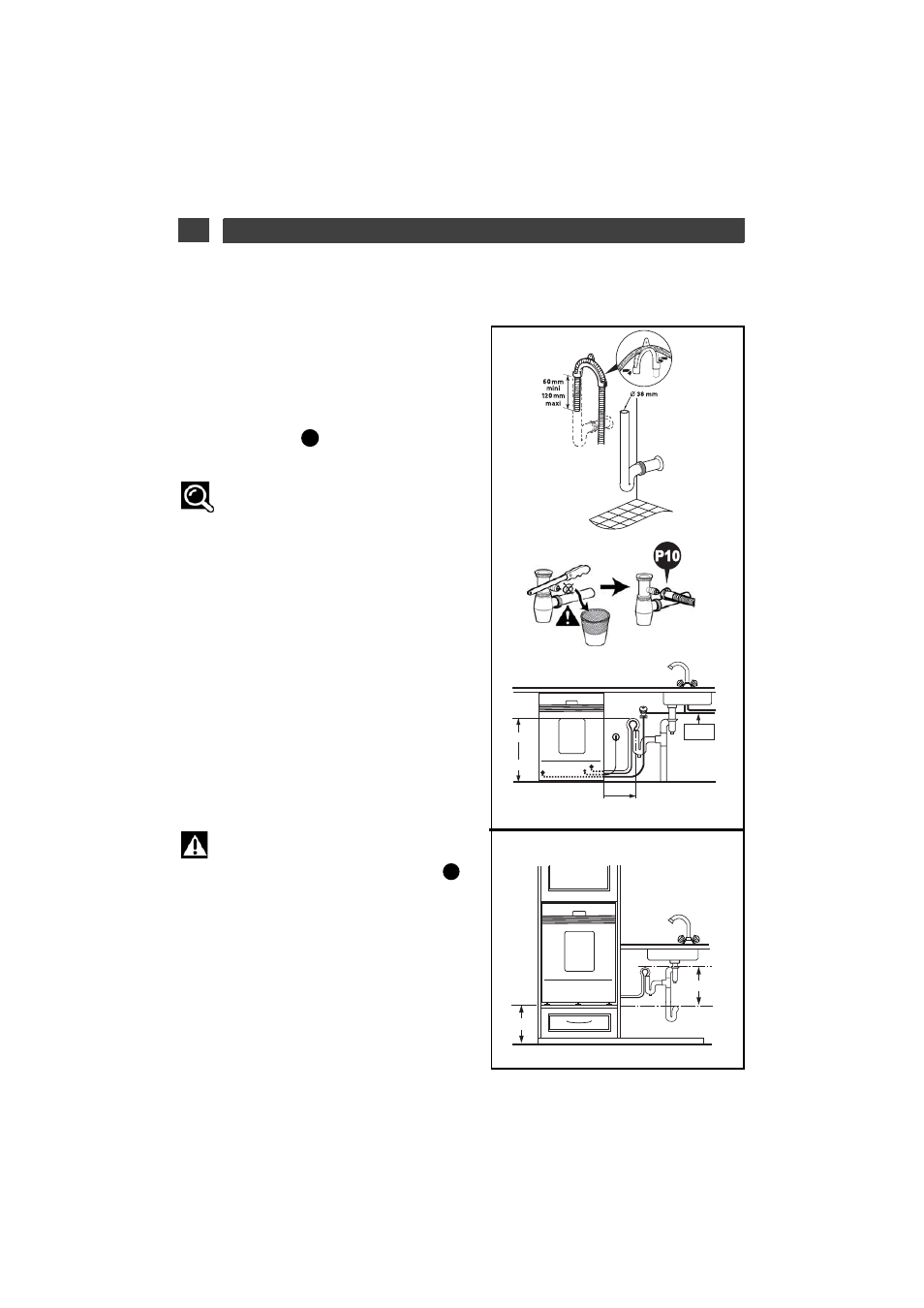

IT 2 / INSTALLAZIONE DELLA VOSTRA LAVASTOVIGLIE
• ELIMINAZIONE DELLE ACQUE DI SCARICO
Potete collegare l’estremità del tubo di scarico o :
- Su un sifone aerato (Fig. 2-1).
- Su un sifone ad s (Fig. 2-1).
Al momento di un collegamento su un sifone,
dovete togliere l’otturatore del sifone. Accoppiate
poi il manicotto in gomma a fondo. Aggiungete un
collare di serraggio
.
Consiglio :
Fate in modo di sostenere bene il tubo di
scarico per mezzo di un connettore per evitare
qualsiasi allagamento.
Il collegamento per l’eliminazione deve trovarsi
ad un’altezza compresa tra 0,30 m (minimo) e
0,90 m (massimo) dal pavimento (Fig. 2-1).
La lunghezza standard del tubo di scarico è di
1.50 m. Potete, se necessario, aumentare la lun-
ghezza del vostro tubo di scarico (3 m mas-
simo). In questo caso verificate che lo scarico
sia corretto. Il tubo deve poggiare al suolo e
salire in verticale solo in prossimità del sistema
di scarico.
Per gli apparecchi installati in colonna il sistema di
scarico non deve superare la parte superiore della
lavastoviglie e situarsi a 30 cm minimo rispetto alla
parte inferiore dell’apparecchio (Fig. 2-2).
Importante :
Al momento dell’installazione del tubo,
tirate progressivamente per non piegarlo ..
Evitate ogni piegatura o strozzatura che
potrebbe impedire o rallentare lo scorrimento
dell’acqua.
B B
P P1 10 0
0.90m max
0.4m max
0.30m min
65°C max
1-10 bars
0 - 40 cm
30 cm mini
Fig. 2 - 2
Fig. 2 - 1
