IT 2 / INSTALLAZIONE DELLA VOSTRA LAVASTOVIGLIE
• ELIMINAZIONE DELLE ACQUE DI SCARICO

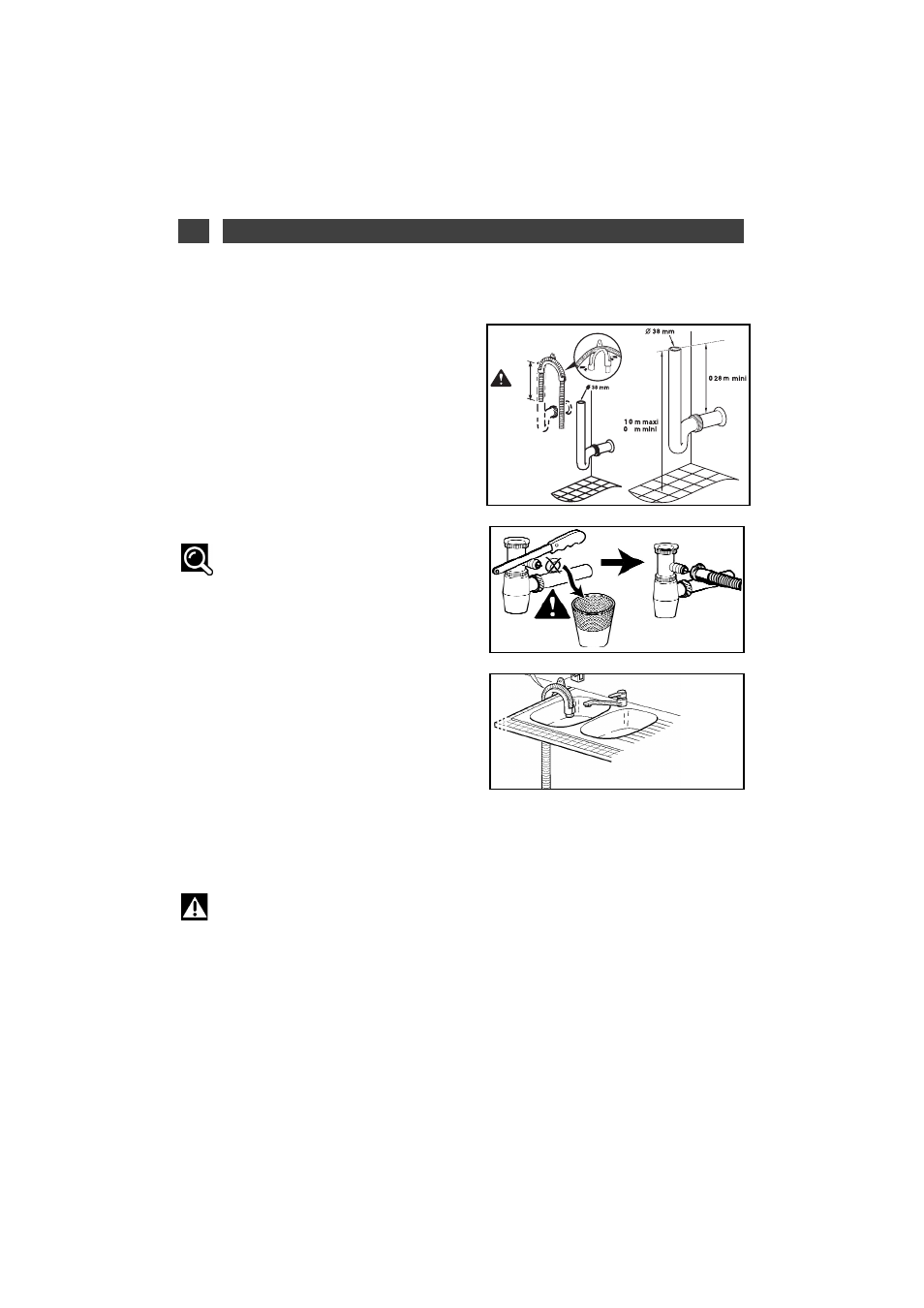

Fig. 11
Fig. 12
Potete collegare l’estremità del tubo di scarico o :
- Su un sifone ventilato (Fig.10).
- Su un sifone di lavello (Fig.10).
- Sul bordo del lavello utilizzando un gancio in
plastica speciale previsto a questo scopo (for-
nito secondo modello) (Fig. 12).
Al momento di un collegamento su un sifone,
dovete togliere l’otturatore del sifone. Accoppiate
poi a fondo il manicotto in gomma. Se necessa-
rio, aggiungete una fascetta stringi-tubo (Fig. 11).
Consiglio:
Fate in modo di tenere ben fermo il tubo
di scarico per mezzo di un laccio per evitare
qualsiasi allagamento.
Il collegamento per l’eliminazione deve trovarsi
ad un’altezza compresa tra 0,40 m (minimo) e 1
m (massimo) dal pavimento (Fig.10).
La lunghezza standard del tubo di scarico è di
1.50 m. Potete se necessario aumentare la lun-
ghezza del vostro tubo di scarico (3 m mas-
simo). In questo caso verificate che lo scarico
sia corretto. Il tubo deve poggiare al suolo e
salire in verticale solo in prossimità del sistema
di scarico.
Per gli apparecchi installati in colonna il sistema di
scarico non deve superare la parte superiore della
lavastoviglie e situarsi a 20 cm minimo rispetto alla
parte inferiore dell’apparecchio.
Importante:
Al momento dell’installazione del tubo,
tirate progressivamente per non piegarlo.
(Fig.9) Evitate qualsiasi piegatura o strozza-
tura del tubo che potrebbe impedire o rallen-
tare lo scorrimento dell’acqua.
15 cm
maxi
,
, 4
,
Fig. 10
