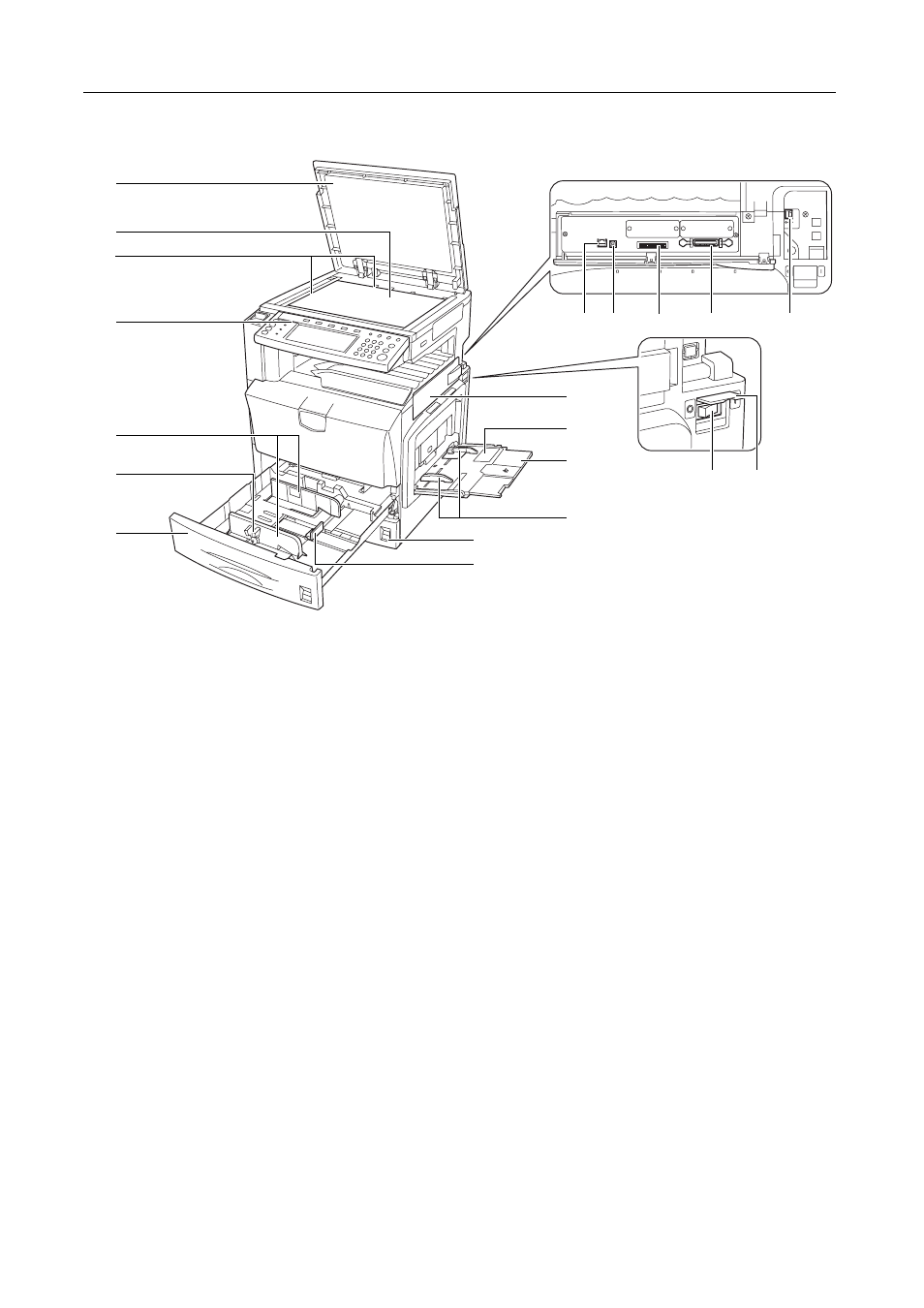

Nomi dei componenti
1-2
Corpo
1 Piano degli originali (opzionale)
2 Lastra di esposizione
3 Targhette indicatrici del formato degli originali
4 Pannello comandi
5 Vassoio universale
6 Guida a scorrimento
7 Prolungamento del vassoio bypass
8 Cassetto 1
9 Cassetto 2
10 Guida della lunghezza della carta
11 Guida della larghezza della carta
12 Linguetta di regolazione larghezza carta
13 Coperchio interfaccia
14 Connettore interfaccia di rete (stampante)
15 Connettore interfaccia USB
16 Connettore interfaccia porta parallela
17 Slot per scheda memoria (CompactFlash)
18 Connettore interfaccia di rete (scanner)
19 Interruttore di alimentazione principale
20 Coperchio dell'interruttore di alimentazione principale
3
1
4
11
2
5
7
6
8
9
10
12
13
14 15 17 16 18
19 20
