CAPITOLO 8 LOCALIZZAZIONE DEI GUASTI
2AX80020A
8-5
1
2
4

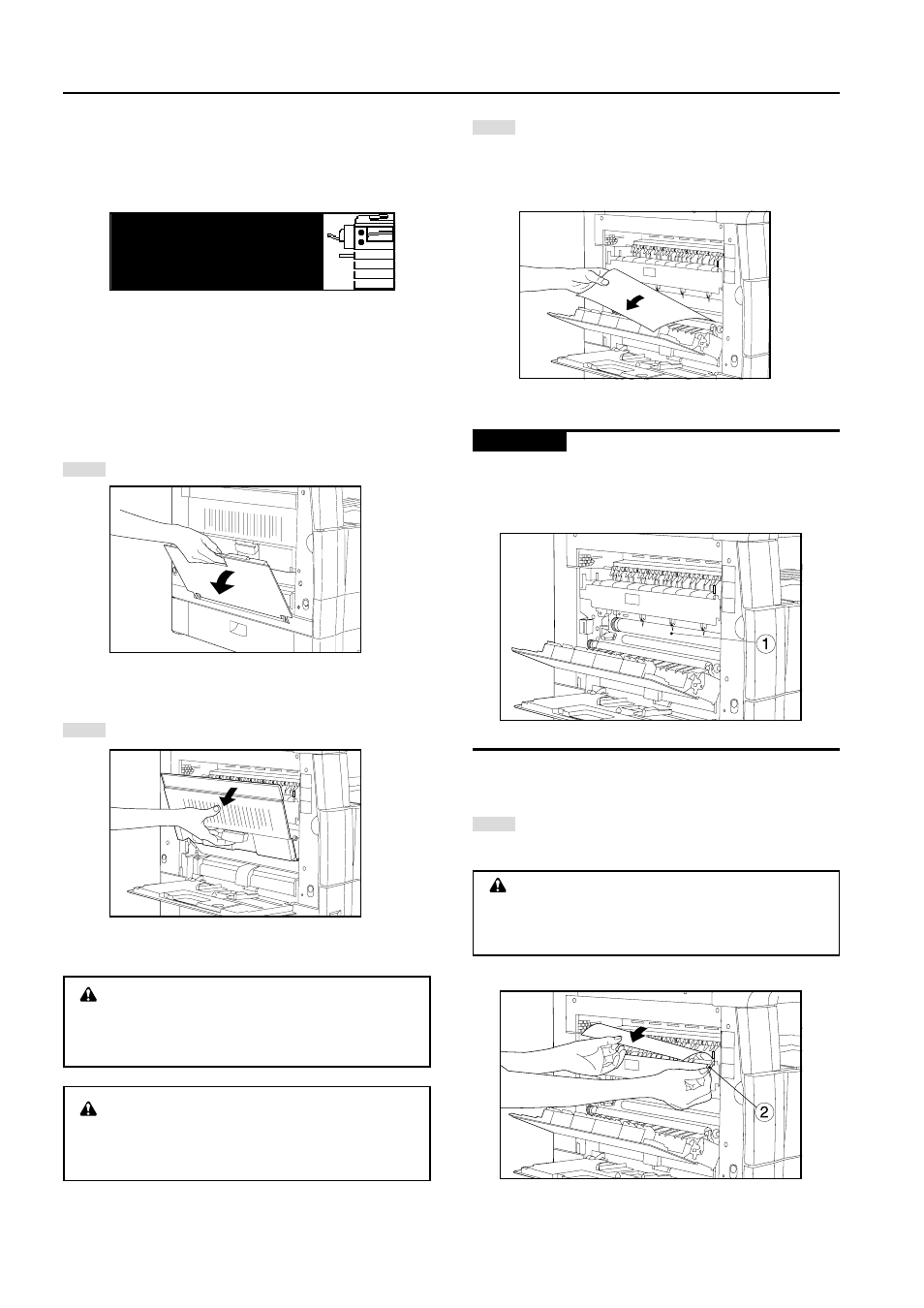

3 2 2 2 2 2 Inceppamento nel coperchio sinistro
Se appare il messaggio “INCEPPAMENTO CARTA. PANNELLO 1
SINISTRO” con l’indicatore dell’ubicazione dell’inceppamento indicato
nell’illustrazione, ciò significa che si è verificato un inceppamento nel
coperchio sinistro. Rimuovete la carta inceppata usando la procedura
fornita qui sotto.
* Quando è stata installata l’unità duplex opzionale, appare sul
display l’indicazione “INCEPPAMENTO CARTA”. Aprite l’unità
duplex, poi seguite la procedura qui sotto.
Aprite il bypass multiplo.
Aprite il coperchio sinistro.
AVVERTENZA
C’è dell’alta tensione nella sezione della corona. Fate
attenzione quando lavorate in quest’area, poiché c’è
rischio di scosse elettriche.
AVVERTENZA
L’unità di fissaggio della fotocopiatrice è estremamente
calda. Fate molta cura quando lavorate in quest’area,
poiché c’è pericolo di scottature.
Rimuovete la carta inceppata facendo attenzione a non strapparla.
Se è difficile rimuovere la carta, procedete al passo successivo.
Se riuscite a rimuovere la carta, procedete al passo 5.
* Se si strappa la carta, rimuovete tutti i pezzi di carta dalla
parte interna della fotocopiatrice.
IMPORTANTE
Il cilindro 1 è molto sensibile alla luce e alla sporcizia. Fate
attenzione a non esporre lo stesso ad una forte luce, ad esempio
l’illuminazione di casa, ed evitate di toccare il cilindro con le mani.
Tenete in mano la maniglia verde 2 ed aprite la guida di
espulsione, poi rimuovete la carta inceppata.
ATTENZIONE
L’unità di fissaggio della fotocopiatrice è estremamente
calda. Fate molta cura quando lavorate in quest’area,
poiché c’è pericolo di scottature.
RIMUOVERE CARTA.
APRIRE PANNELLO 1
SINISTRO.
