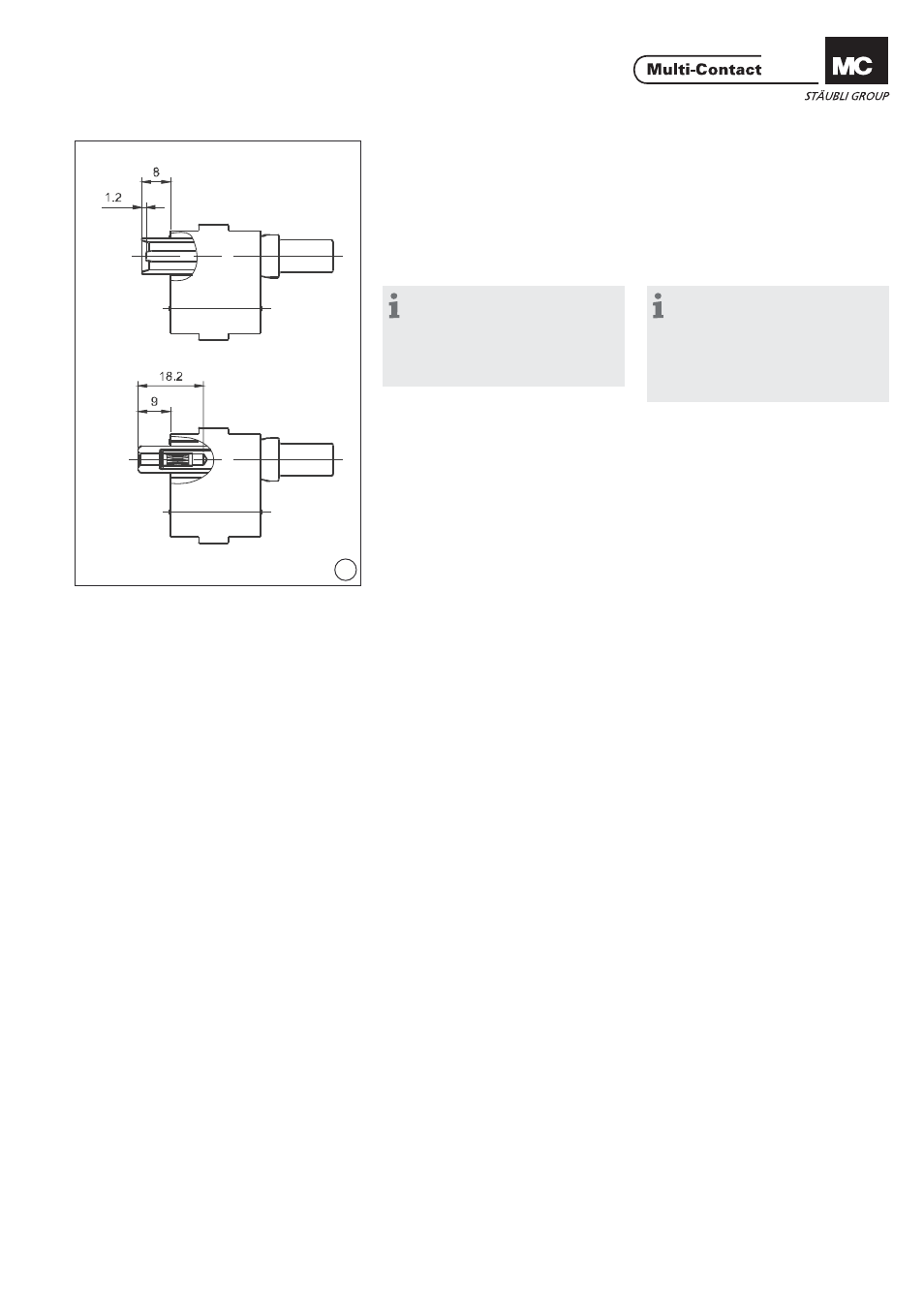

Controllo del montaggio dei
contatti Checking the contact assem-
bly
(ill. 8)
Il corretto inserimento dei contatti
deve essere controllato sulle misure
1,2 mm (maschio) e 18,2mm (femmi-
na). (ill. 6)
The correct engagement of the
contacts must be checked with the
dimensions 1.2mm (pin) and 18.2mm
(socket).
Avvertenza:
In caso di errori di connessione
o di riparazione, i contatti saranno
estratti con l’apposito attrezzo dal
lato di connessione del porta contatti
e poi reinseriti. .
Hinweis:
In the event of pin or socket
assignment errors or repairs the con-
tacts are pushed out of the contact
carriers from the plugging side using
the appropriate extraction tools and
reinserted.
Lato maschio
Pin side
Lato femmina
Socket side
