3.3. FASE 2 – PREPARAZIONE CONTROPARETE
Prima di procedere con il montaggio del rivestimento Picasso è necessario realizzare la controparete: a riguardo
si consideri una distanza esterna dal termocamino di circa 35 mm. Tale misura deve essere verificata in funzione
degli elementi 1 (Struttura in Acciaio), 2 (Cornice Laterale sx) e 3 (Cornice Laterale dx).
Praticare un’apertura nella parte frontale di H=1200 mm e L=850 mm; armare la controparete con montanti in
metallo posizionati a filo foro in direzione verticale ed in appoggio al pavimento. Per una maggior sicurezza si
possono utilizzare n.°2+2 montanti per lato.

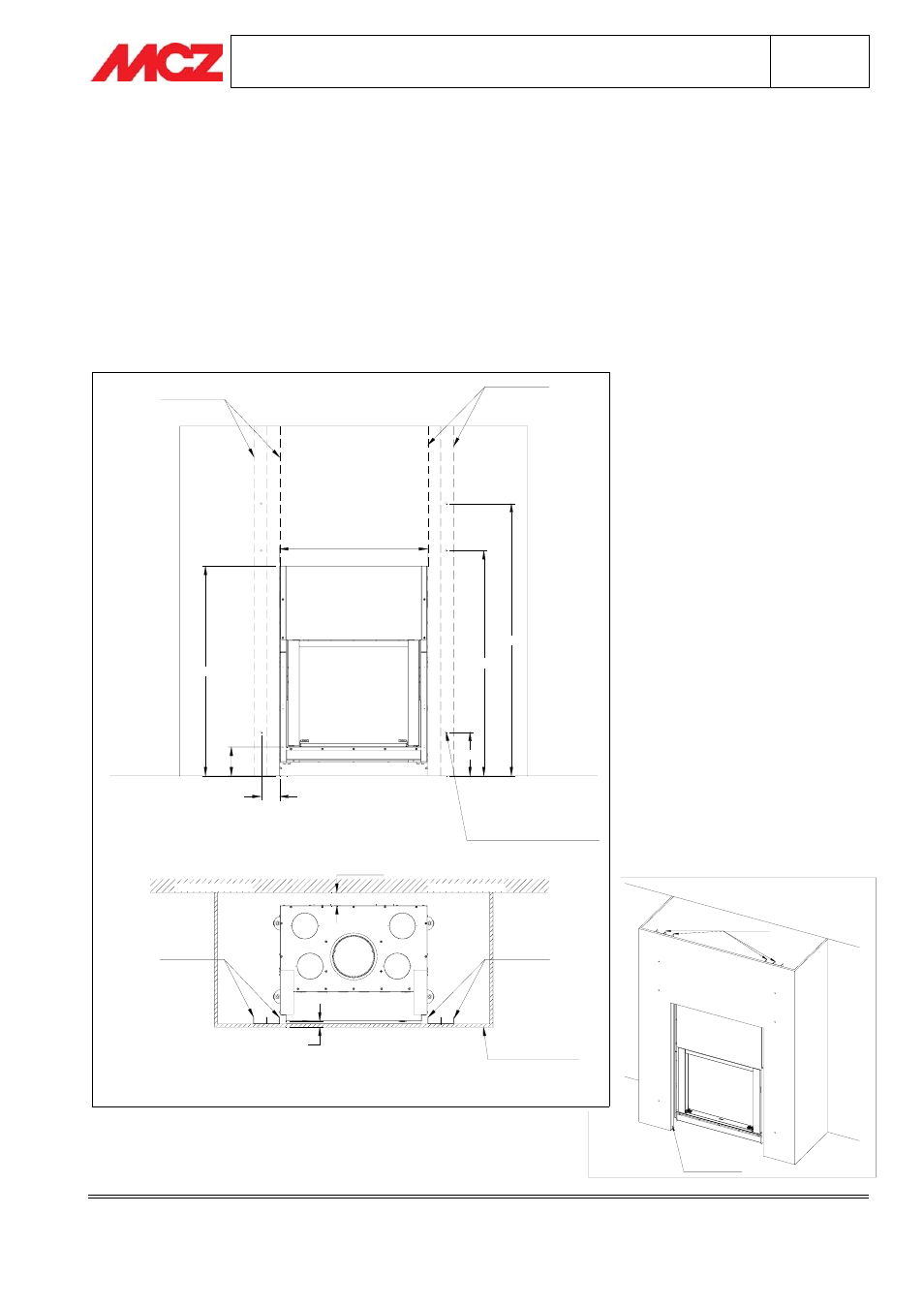

Forare la controparete in corrispondenza delle barre filettate M6 presenti nella parte posteriore di ciascun
componente in marmo. Sono necessari n.°6 fori posizionati come da figura sottostante
N.B. Le quote riportate in figura sono indicative e devono essere verificate in loco
850
1200
250
1288
1558
106
35
MONTANTE
MONTANTE MONTANTE
MONTANTE
FORI DA REALIZZARE
SULLA CONTROPARETE
PER FISSAGGIO PICASSO
1
6
5
MURO PERIMETRALE
CONTROPARETE
MURO PERIMETRALE
DISTANZA DI
SICUREZZA
