MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MODIGLIANI pag. 12
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata
3.6. FASE 5 - MONTAGGIO PIANO FUOCO CON SPALLA TERMOCAMINO (elementi
1 e 2)
N.B. MANEGGIARE CON CURA TUTTI I COMPONENTI IN ACCIAIO VERNICIATO EFFETTO
ALLUMINIO SPAZZOLATO: SU QUESTE SUPERFICI EVENTUALI DANNI DA SCALFITTURE O GRAFFI
SONO DIFFICILMENTE RIPARABILI.

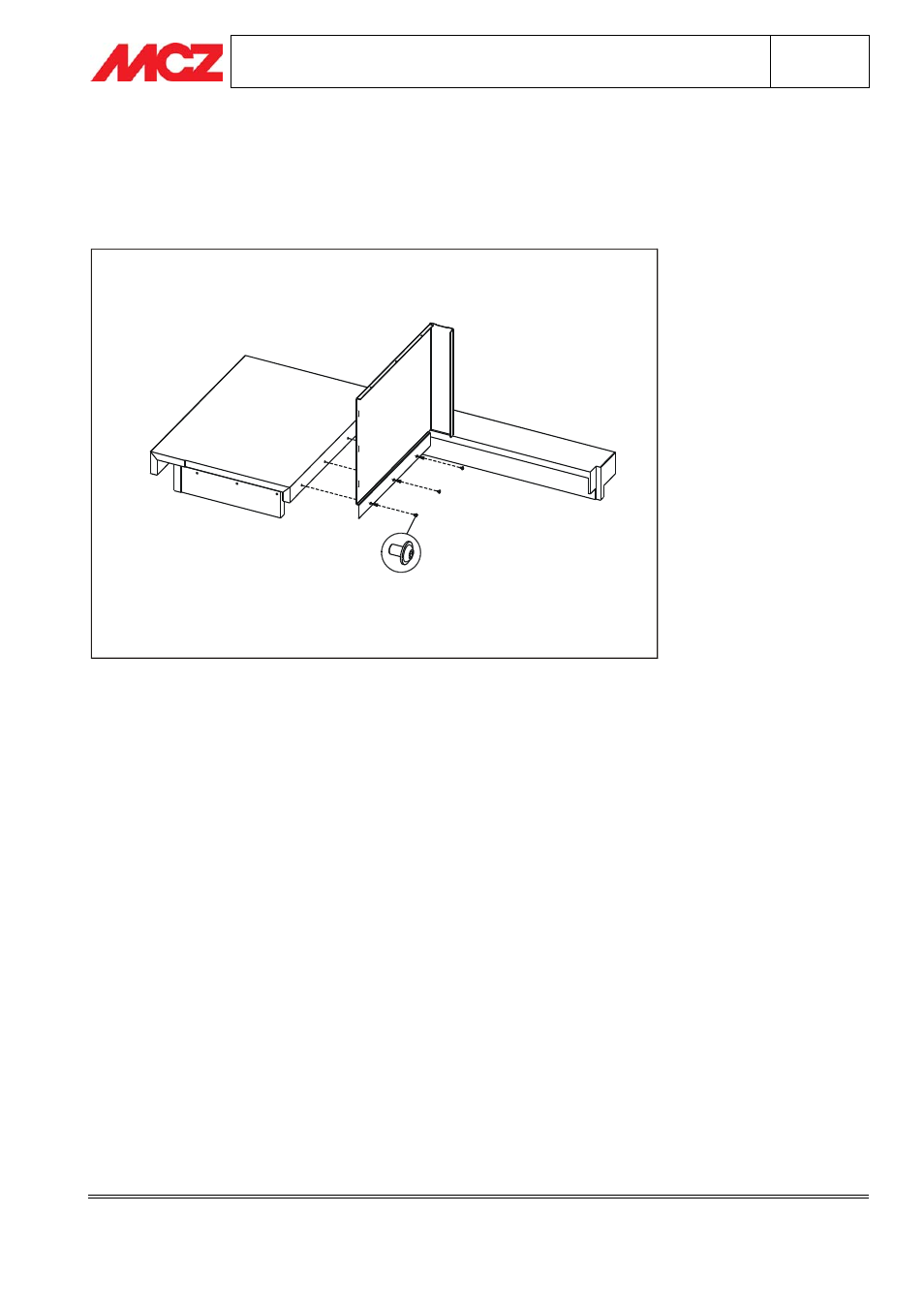

VISTA POSTERIORE
Preassemblare Piano Fuoco (elemento 1) e Spalla Termocamino (elemento 2) utilizzando n.°3 Viti M5x16
Bombate c/flangia.
