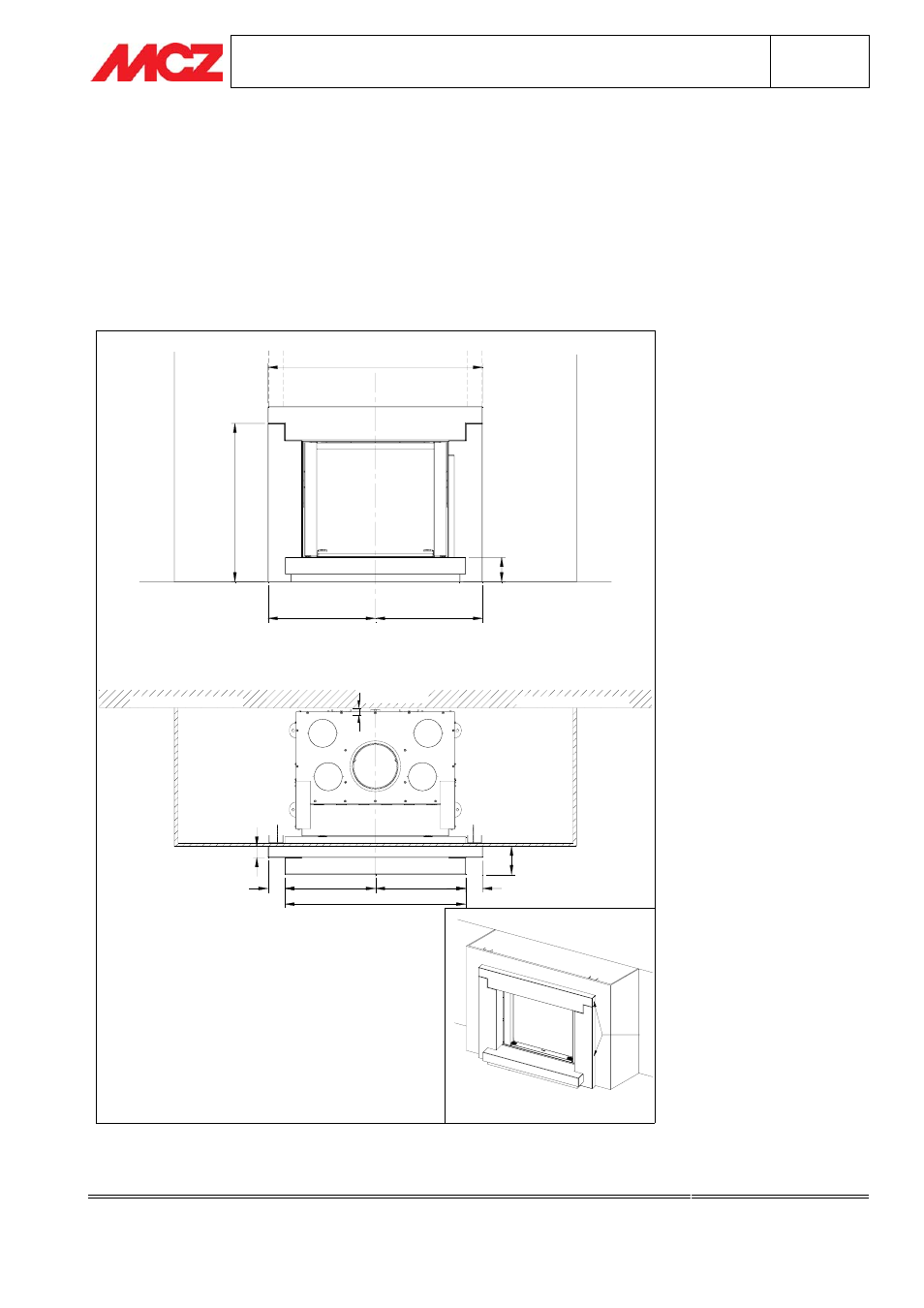

3.7. FASE 6 – MONTAGGIO CORNICE SUPERIORE (elemento 4)
Posizionare la Cornice Superiore in appoggio sulle due Cornici Laterali, assicurandosi che sia correttamente
centrata con l’asse del termocamino (=asse del rivestimento): in questo modo la Cornice Superiore deve risultare
perfettamente a filo con le Cornici Laterali.
Forare (qualora non fosse già stato fatto nella fase 2) in corrispondenza delle barre filettate M6 e fissare la
Cornice Superiore utilizzando la viteria in dotazione, rosette e dadi: per una maggiore sicurezza, si consiglia di
impiegare n.°2 dadi per ciascuna barra filettata (dado e controdado).
Il rivestimento deve risultare aderente alla controparete, a squadra e a livello.
DISTANZA DI
SICUREZZA
MURO PERIMETRALE MURO PERIMETRALE
1
3
0
960
= =
8
4
0
570
6
0
90
1
5
0
90
1140
570
A FILO
