MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MATISSE pag. 7
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

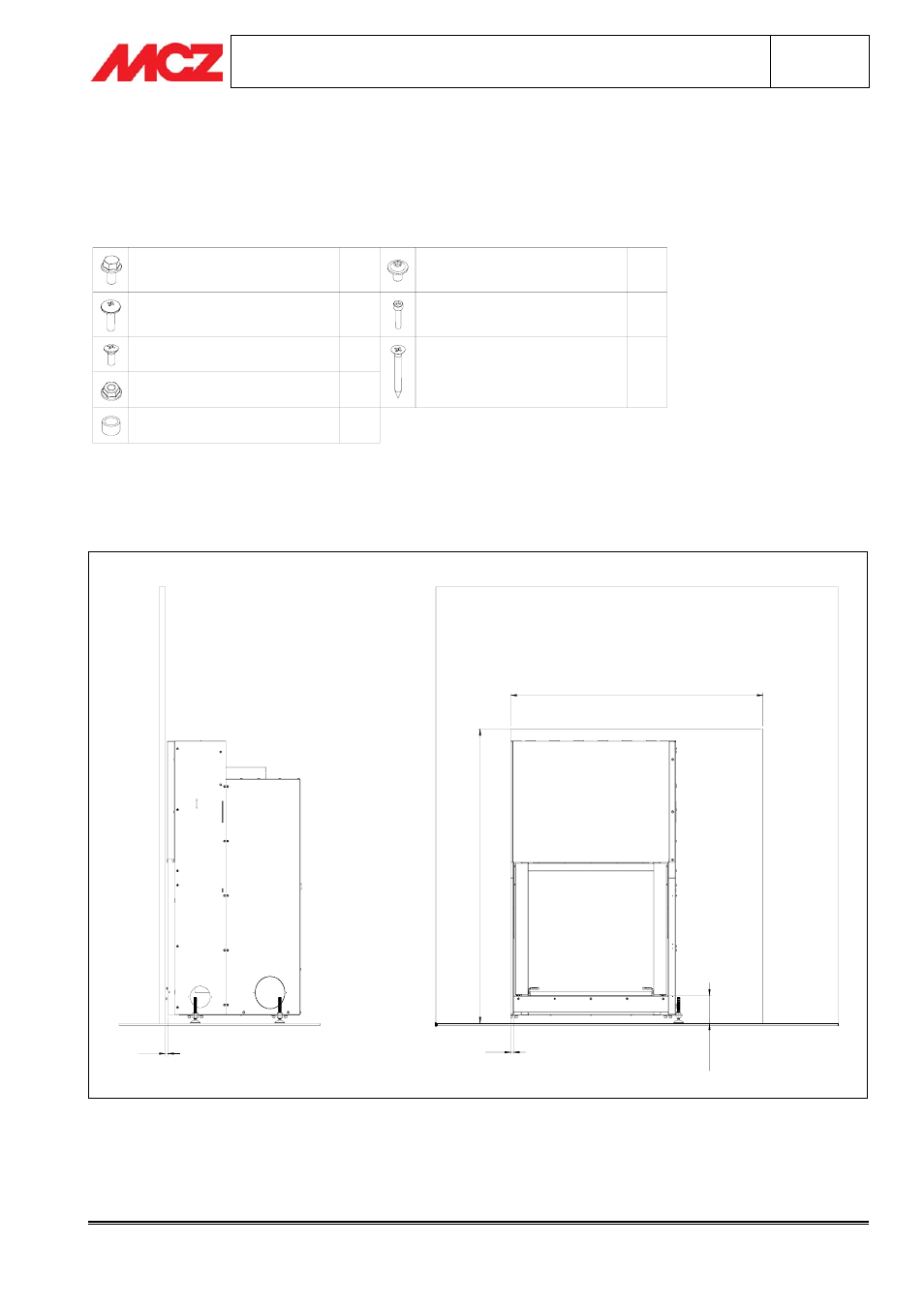

3. MONTAGGIO RIVESTIMENTO MATISSE
3.1. TABELLA VITI
VITE AUTOPERFORANTE 4.2x16
RULLINO AGGANCIO
DADO FLANGIATO M5
VITE M4x10 UNI 7689
VITE M5x10 DIN 6921
N°6
N°5
N°4
N°19
N°6 N°2 VITE M5x8 ISO 7380
VITE M3x16 UNI 5931
VITE CARTONGESSO 3.9x35
N°2
N°10
3.2. PREPARAZIONE PARETE
1255
1350
126
13 12
Bisogna predisporre nella parete un’apertura 1350x1255mm e posizionare il termocamino a una distanza a
sinistra dal bordo della parete e l’interno della spalla di 13mm, un’altezza da terra fino al piano fuoco di 126mm e
posteriormente dalla parete alla spalla di 12mm.
